Stellen Sie die Höhe am äußeren Blech so ein, dass je nach Produkt, ein Eingreifen in den
Leiterplattentransport von unten nicht möglich ist.
Stellen Sie die Höhe am inneren Blech so ein, dass je nach Produkt, ein Eingreifen in den
Leiterplattentransport von oben nicht möglich ist.
Die Höhe muss so eingestellt werden, dass die Leiterplatte mit den Bauelementen sicher
durch transportiert werden kann.
2
HINWEIS
Maximale Höhe der Leiterplatte
Beachten Sie dabei die maximale Höhe der Leiterplatte mit dem höchsten Bauele-
ment.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.713.1 Ausgabe 12/2020
80
2.6.3 Schalter und Taster am Bestückautomaten
2.6.3.1 Lage von Schaltern und Tastern am Bestückautomaten
2

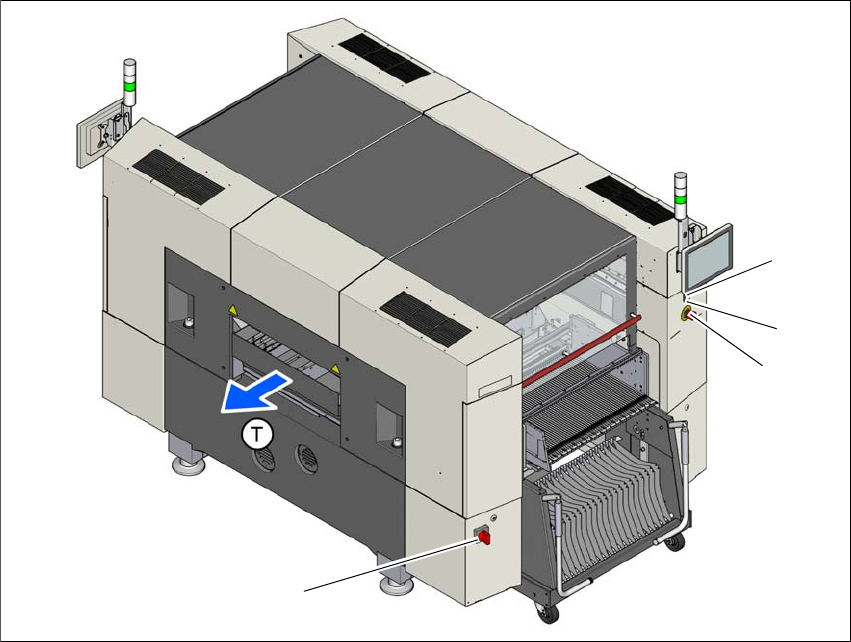

Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Ausgabeseite
(1) Hauptschalter
(2) Starttaster (weiß)
(3) Stopptaster (schwarz)
(4) NOT-HALT-Taster
(T) LP-Transportrichtung
(2)
(1)
(3)
(4)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.6 Sicherheitseinrichtungen
81
2

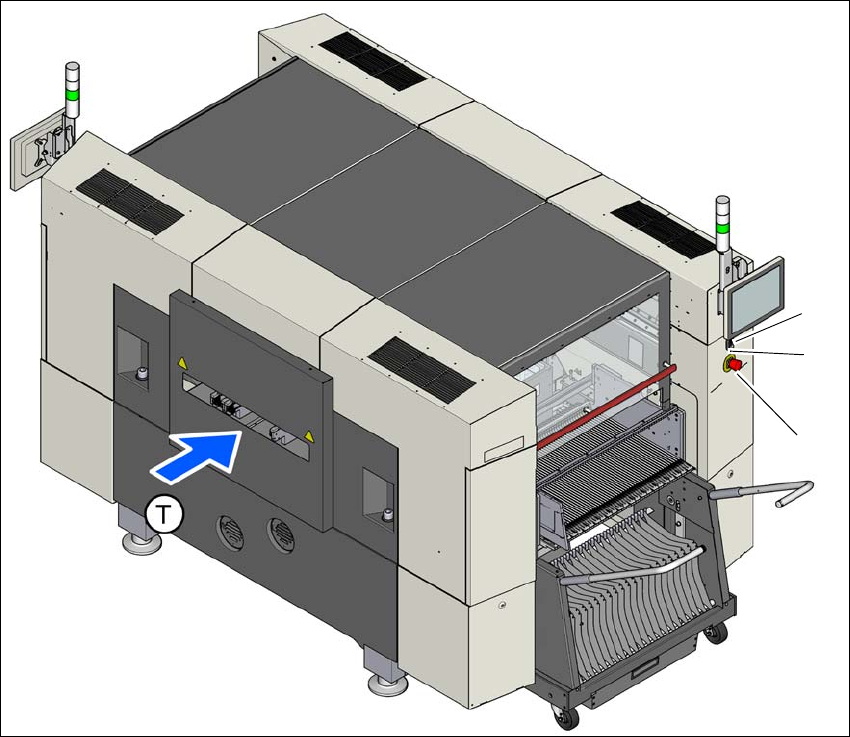

Abb. 2.6 - 5 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
(1) NOT-HALT-Taster
(2) Starttaster (weiß)
(3) Stopptaster (schwarz)
(T) LP-Transportrichtung
(2)
(1)
(3)
