5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 E dition V2 und V3 5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.713.1 Au sga be 12/2020 284 5.15 BE-W agen an- bzw . abdocken 5.15.1 Sicherheitshinw…
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.14 Bauelemente nachfüllen
283
5.14 Bauelemente nachfüllen
Informationen zum Nachfüllen von Bauelementen mit und ohne Barcode finden Sie in der Online-
Hilfe.
Achten Sie bei Gurtzuführmodulen darauf, dass Sie immer rechtzeitig einen neuen Gurt an-
spleißen, so dass die Zuführmodule nicht leer werden.
Spleißen Sie die Gurte allerdings auch nicht zu früh, denn wenn Sie nach dem Spleißen das
Ende des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen
Gurtes zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies würde unter Umstän-
den Abholfehler und erhöhte Stillstandszeiten verursachen.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.713.1 Ausgabe 12/2020
284
5.15 BE-Wagen an- bzw. abdocken
5.15.1 Sicherheitshinweise zum An- und Abdocken der BE-Wagen
5
5

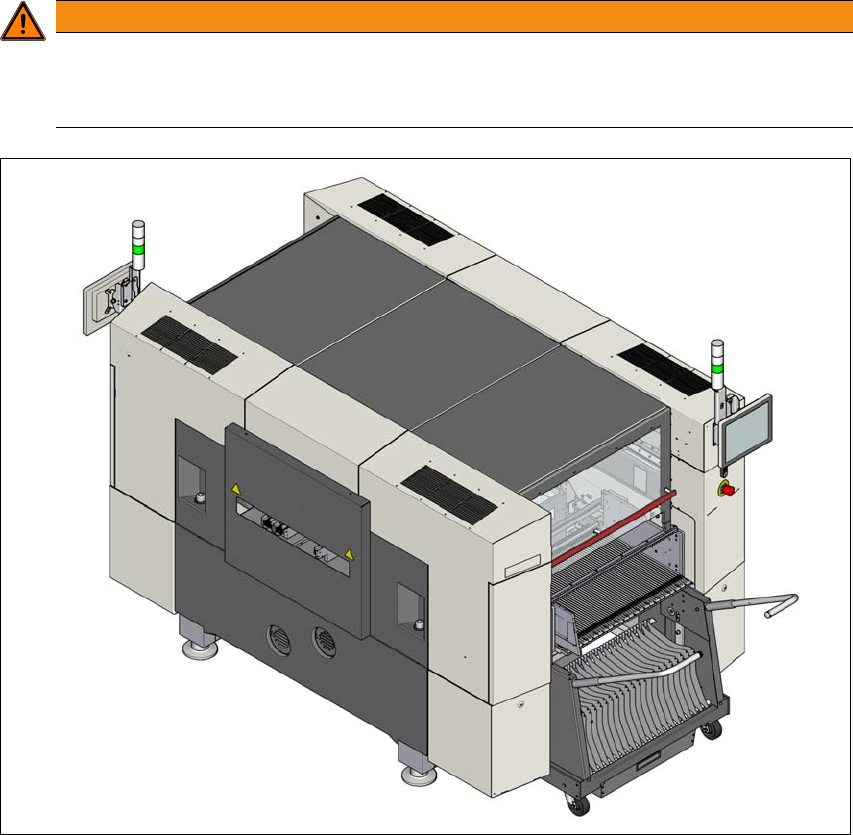

Abb. 5.15 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens
Das Andocken des BE-Wagens ist nur bei geschlossenen Schutzhauben möglich.
WARNUNG
Quetschgefahr!
Beim An- und Abdocken des BE-Wagens besteht Quetschgefahr.
Docken Sie den BE-Wagen immer nur alleine an oder ab.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.15 BE-Wagen an- bzw. abdocken
285
5.15.2 BE-Wagen abdocken
Wählen Sie in der Grundansicht der Stationssoftware die Ikone Zuführmodul... und
die Ikone
Stellplätze.
5

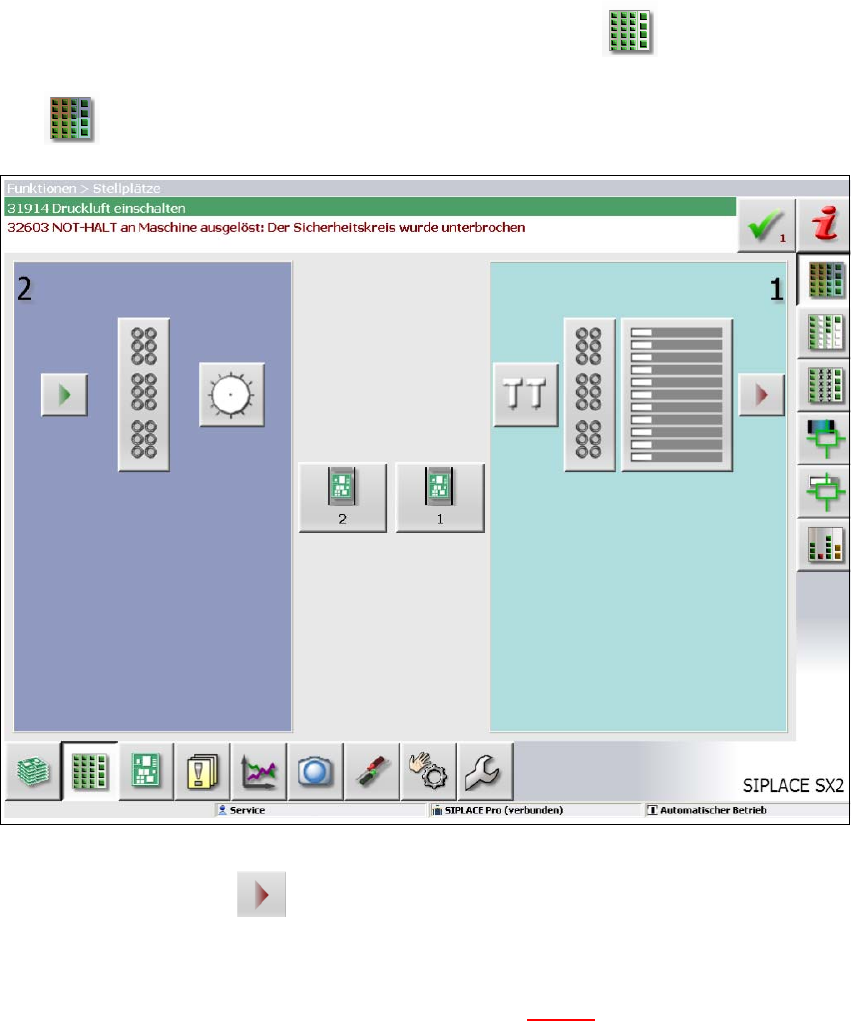

Abb. 5.15 - 2 SR GUI - Stellplätze
5
Klicken Sie die Ikone für das Entriegeln am jeweiligen Stellplatz und warten Sie so
lange bis die Verriegelung geöffnet ist. Weitere Informationen finden Sie in der Online Hilfe
der Stationssoftware.
Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.15 - 3).
