Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.10 X-Zuführmodule
159
3.10.1.5 Technische Daten der SIPLACE Gurtzuführmodule
Generell haben die SIPLACE Gurtzuführmodule eine Länge von ca. 587 mm und eine Höhe von
ca. 200 mm. Die technischen Daten sind in der folgenden Tabelle aufgeführt.
Die maximale Höhe der Störkanten über der Oberkante der Gurttasche ist
≤ 3 mm. Da die SIP-
LACE Gurtzuführmodule keine eventuell hochstehenden Klappen aufweisen und zudem noch
fest am BE-Tisch verankert sind, ist die Kopfcrashgefahr auf ein Minimum reduziert.
Gurtzuführmodul L x H
[mm]
Breite
[mm]
Stellplatz-
Belegung
Transport-
schrittweite
[mm]
Max. Gurt-
höhe
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi
587x200 10,8 1 1 1,1
mit Spleißsensor
SIPLACE SmartFeeder 8 mm Xi
587x200 10,8 1 1/2/4/8 3,5
mit Spleißsensor
SIPLACE SmartFeeder 2x8 mm
Xi
587x200 22,6 2 1/2/4/8 3,5
mit Spleißsensor
SIPLACE SmartFeeder 12 mm X
587x200 22,6 24 - 16
*b
6,5
mit Spleißsensor
SIPLACE SmartFeeder 16 mm X
587x200 22,6 2 4 - 20
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 24 mm X
587x200 34,4 3 4 - 32
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 32 mm x
587x200 46,2 4 4 - 40
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 44 mm X
587x200 58,0 5 4 - 52
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 56 mm X
587x200 69,8 64 - 64
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 72 mm X
587x200 81,6 7 4 - 80
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 88 mm X
587x200 105,2 9 4 - 96
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 104mm X
587x200 128,9 11 4 - 96
*b
25
mit Spleißsensor
Gurtrollen 178 bis max. 483 mm Durchmesser (7“ - 19“)
Wechselzeit
≤ 8 s
*)a Bei 8 mm - Papiergurten darf die Papierdicke maximal 1,6 mm betragen. Die Länge einer Bauelemente-Tasche
in Gurttransportrichtung darf max. 51 mm betragen.
*)b in 4 mm Schritten
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.10 X-Zuführmodule Ab Softwareversion SR.713.1 Ausgabe 12/2020
160
3.10.2 SIPLACE Glue Feeder
Artikel-Nr. 00141400-xx SIPLACE Glue Feeder
3

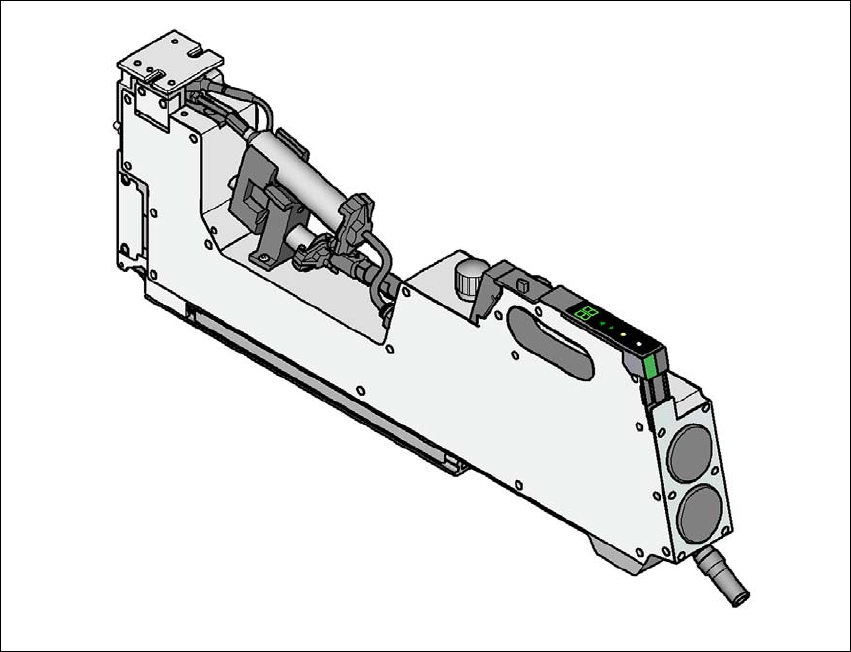

Abb. 3.10 - 3 SIPLACE Glue Feeder
3.10.2.1 Beschreibung
Mit dem SIPLACE Glue Feeder können vor dem Bestücken Klebepunkte auf ein Bauelement auf-
gebracht werden. Diese Klebepunkte können vom SIPLACE Visionsystem überprüft werden. Im
Gehäuseform-Editor von SIPLACE Pro werden die erforderlichen Klebepunkte definiert und Sie
können bestimmen, ob einzelne Klebepunkte von der Inspektion ausgenommen werden sollen.
Im Bauelement-Editor von SIPLACE Pro kann das Kleben ein- und ausgeschaltet werden. Der SI-
PLACE Glue Feeder ist ein spezielles Zuführmodul, das von Ihnen auf eine bestimmte Spur des
Tisches festgerüstet werden muss. Die detaillierte Beschreibung sehen Sie in der "Bedienungs-
anleitung SIPLACE Glue Feeder, deutsch [Art.Nr. 00197218-01-xx.],
englisch [Art.Nr. 00197219-xx]
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.10 X-Zuführmodule
161
3.10.2.2 Technische Daten
Länge 584,9 mm
Höhe 199,5 mm
Breite 57,6 mm
Belegte Zuführmodul-Stellplätze 5 Spuren á 8 mm
Gewicht 4,6 kg
Durchmesser kleinstmöglicher Einzeltropfen
*a
*)a bei 100 µm Düsendurchmesser und Einsatz von Kleber Heraeus PD 205A-Jet (bei 53°C) oder Loctite 3621
(bei 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Durchmesser Tropfen aus 5 Schuß aufgebaut
a
1,0 mm (+/- 0,2 mm)
Höhe Einzeltropfen
a
0,15 mm (+/- 0,02 mm)
Höhe Tropfen aus 5 Schuß aufgebaut
a
0,2 - 0,3 mm
