6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.15 Smart Pin Support Ab Softwareversion SR.713.1 Ausgabe 12/2020
336
6

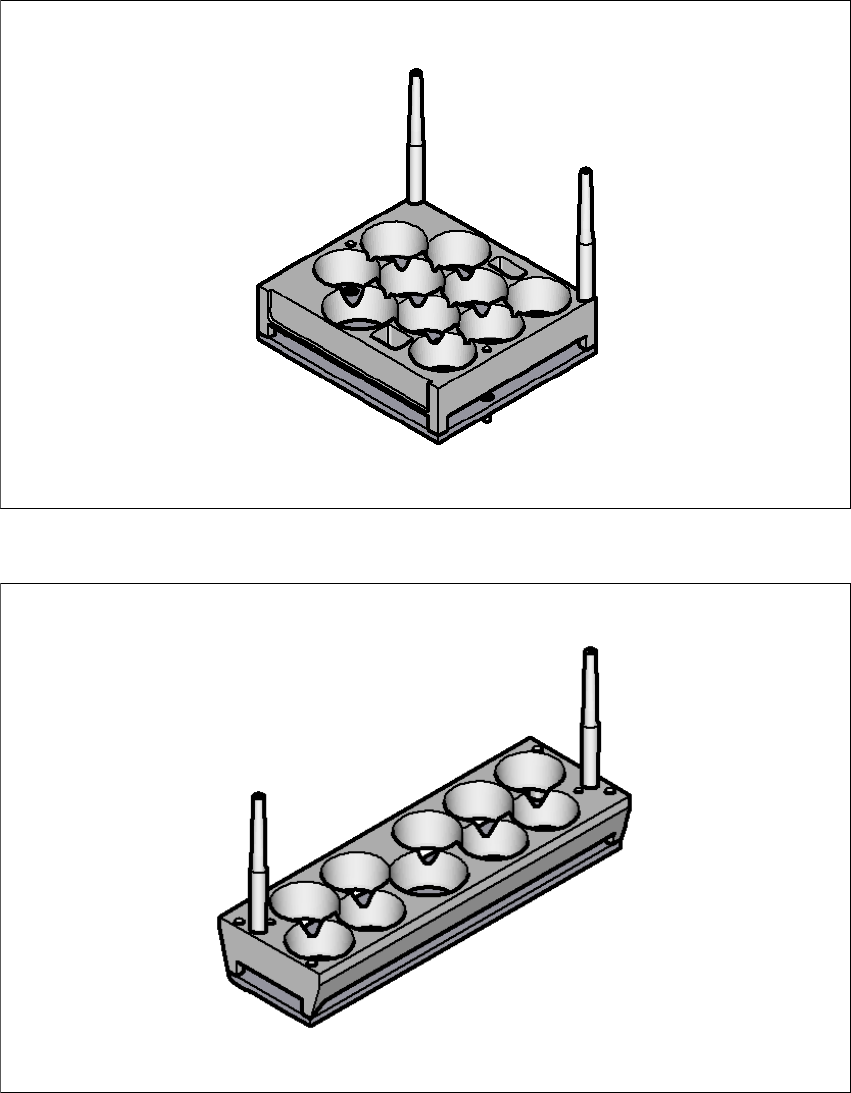

Abb. 6.15 - 3 Smart Pin Support - Magazintyp Q10
6
Abb. 6.15 - 4 Smart Pin Support - Magazintyp L10
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.16 LCD-Bildschirm mit Tastatur
337
6.16 LCD-Bildschirm mit Tastatur
An der SIPLACE SX1/SX2 V2 ist ein 15" LCD-Bildschirm mit einer Tastatur Standard.
An der SIPLACE SX1/SX2 V3 kann anstelle des standardmäßigen Multi-Touch-Bildschirms an
beiden Bedienfeldern ein 15" LCD-Bildschirm mit einer Tastatur konfiguriert werden.
6
Abb. 6.16 - 1 LCD-Bildschirm mit Tastatur
(1) LCD-Bildschirm
(2) Starttaster (weiß) am Bestückautomaten
(3) Stopptaster (schwarz) am Bestückautomaten
(4) Tastatur
(1)
(4)
(2)
(3)
