Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.7 Bestückkopf
127
3.7.4.2 Übersicht - Typ VX4.25/0-47 IE3
Artikel-Nr. 03224400-xx Vakuumpumpe VX4.25/0-47 IE3
3

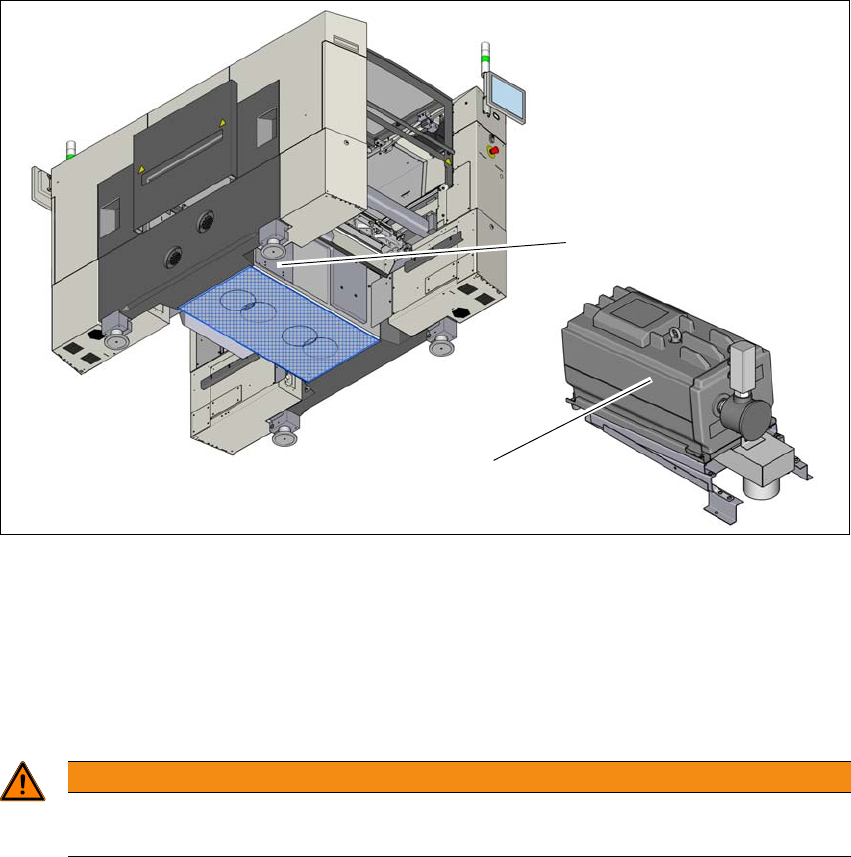

Abb. 3.7 - 4 Übersicht - Vakuumpumpe
(1) Einbauort der Vakuumpumpe
(2) Vakuumpumpe VX 4.25 IE3
3.7.4.3 Sicherheitshinweise zur Vakuumpumpe
3
(1)
(2)
WARNUNG
Sicherheitshinweise beachten
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.7 Bestückkopf Ab Softwareversion SR.713.1 Ausgabe 12/2020
128
3.7.4.4 Beschreibung
Nur der SIPLACE SpeedStar kann mit der Vakuumpumpe betrieben werden. In der SIPLACE
SX1/SX2 ist der SIPLACE SpeedStar mit Vakuumpumpe optional.
In Kombination mit der Vakuumpumpe wird sich beim SpeedStar C&P20P2/C&P20P Kopf der
Druckluftverbrauch erheblich reduzieren. Eine Vakuumpumpe kann bis zu zwei
SpeedStar C&P20 P2 / C&P20 P Köpfe versorgen. Die laufenden Betriebskosten sinken je nach
Höhe der Energiekosten.
Die Vakuumpumpe wird mit dem Bestückautomaten ein- und ausgeschaltet. Von der Stationssoft-
ware wird beim Ausschalten automatisch eine Nachlaufzeit von 6 Minuten berücksichtigt, um ein
Überhitzen des Motors zu verhindern.
3
3.7.4.5 Hinweise zur Wartung
Beachten Sie die zusätzlichen Wartungshinweise für die Vakuumpumpe.
Lesen Sie dazu den entsprechenden Abschnitt in der Instandhaltungsanleitung Ihres Be-
stückautomaten.
HINWEIS
Die Druckluftverbrauchswerte finden Sie in Abschnitt 3.4, Seite 107.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.7 Bestückkopf
129
3.7.5 SIPLACE MultiStar CPP
3
3

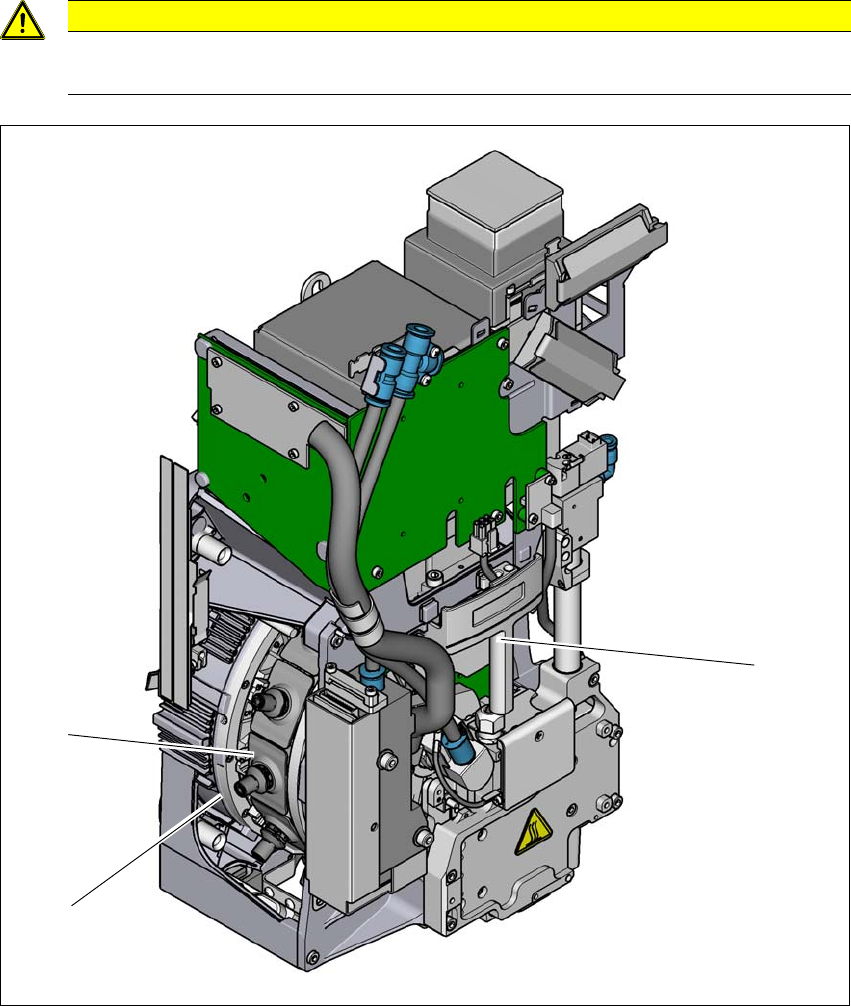

Abb. 3.7 - 5 SIPLACE MultiStar CPP- Vorderansicht, Funktionsgruppen Teil 1
(1) Griff
(2) Stern mit 12 Segmenten
(3) Segment mit integriertem DP-Antrieb
VORSICHT
Bestückkopf nur am Griff verschieben
Der Bestückkopf darf nur an dem dafür vorgesehen Griff von Hand verschoben werden.
(2)
(3)
(1)
