4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
4.6 Den Bestückautomaten in Betrieb nehmen Ab Softwareversion SR.713.1 Ausgabe 12/2020
226
4

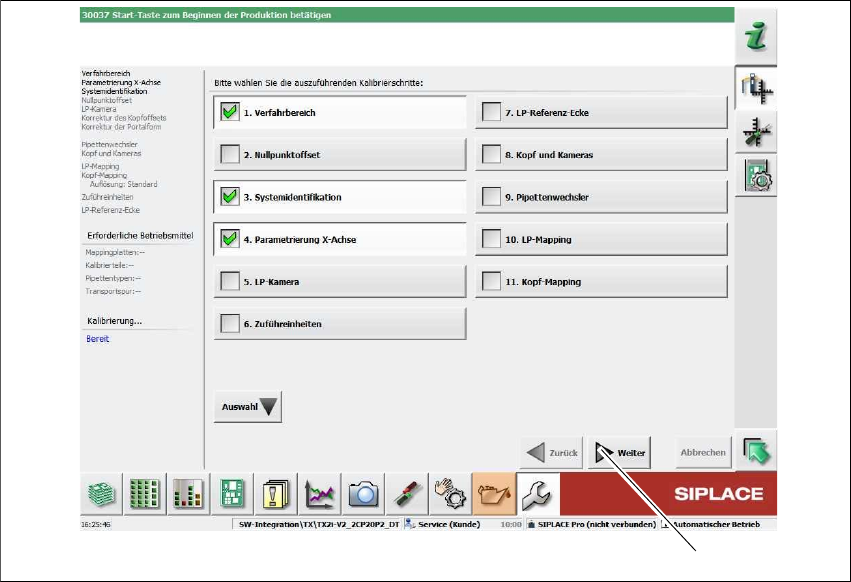

Abb. 4.6 - 2 Service Tools => Automatische Kalibrierung => Portalachsen kalibrieren
Folgende Kalibrierschritte sind aktiviert:
– 1. Verfahrbereich
– 3. Systemidentifikation
– 4. Parametrierung X-Achse
Klicken Sie Weiter (1).
Die Kalibrierung muss fehlerfrei durchlaufen.
(1)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.713.1 Ausgabe 12/2020 4.6 Den Bestückautomaten in Betrieb nehmen
227
4.6.2 Kundenpersonal einweisen
Erläutern Sie alle kundenspezifisch eingebauten Optionen, insbesondere Software / Soft-
warekompatibilität.
Erklären Sie den Programmierern die Editoren von SIPLACE Pro.
Unterweisen Sie Bediener und Einrichter in die Stationssoftware.
Erläutern Sie den Passwortschutz.
Unterweisen Sie das Kundenpersonal entsprechend der Betriebsanleitung und Instandhal-
tung.
4.6.3 Testlauf bzw. Start der Produktion
Testen Sie die Linie mit der Testleiterplatte oder einer Leiterplatte des Kunden.
Nehmen Sie Kundenprodukt- und Leistungsdaten auf, bereiten Sie die Daten auf und doku-
mentieren Sie die Daten im Installation Report.
Sichern Sie die Daten und übergeben Sie dem Kunden die Sicherungskopien.
