Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
43
2.2.2.3 Warnschild W 024
2
Pos. W 024 in Abb. 2.2 - 2, Seite 41 und 2.2 - 2, Seite 41, Artikel-Nr. 03155346-01
(Anzahl pro Bestückautomat: 8)
2.2.2.4 Warnschild W 012
2
Pos. W 024 in Abb. 2.2 - 2, Seite 41 und 2.2 - 2, Seite 41, Artikel-Nr. 03155378-01 oder
Pos. W 024 in Abb. 2.2 - 3
, Seite 44 und 2.2 - 4, Seite 45, Artikel-Nr. 03155378-0
(Anzahl pro Bestückautomat: 3)
2.2.2.5 Warnschild W 210
2
Pos. W 210 in Abb. 2.2 - 1, Seite 40 und 2.2 - 2, Seite 41, Artikel-Nr. 03233439-01
(Anzahl pro Bestückautomat: 2)
2
2
2
Warnung vor Handverletzungen
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Nicht in den laufenden Bestückautomaten greifen.
Nicht in den Innenbereich des Nachbar-Bestückautomaten
greifen.
Gefährliche Spannungen
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter und gezogenem Netzstecker zunächst noch unter Netz-
spannung.
Vor öffnen der Abdeckung den Bestückautomaten vom Netz tren-
nen.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Warnschild am NOT-HALT-Taster
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
44
2.2.3 Warnschilder am Bestückautomaten (Beschilderung für China)

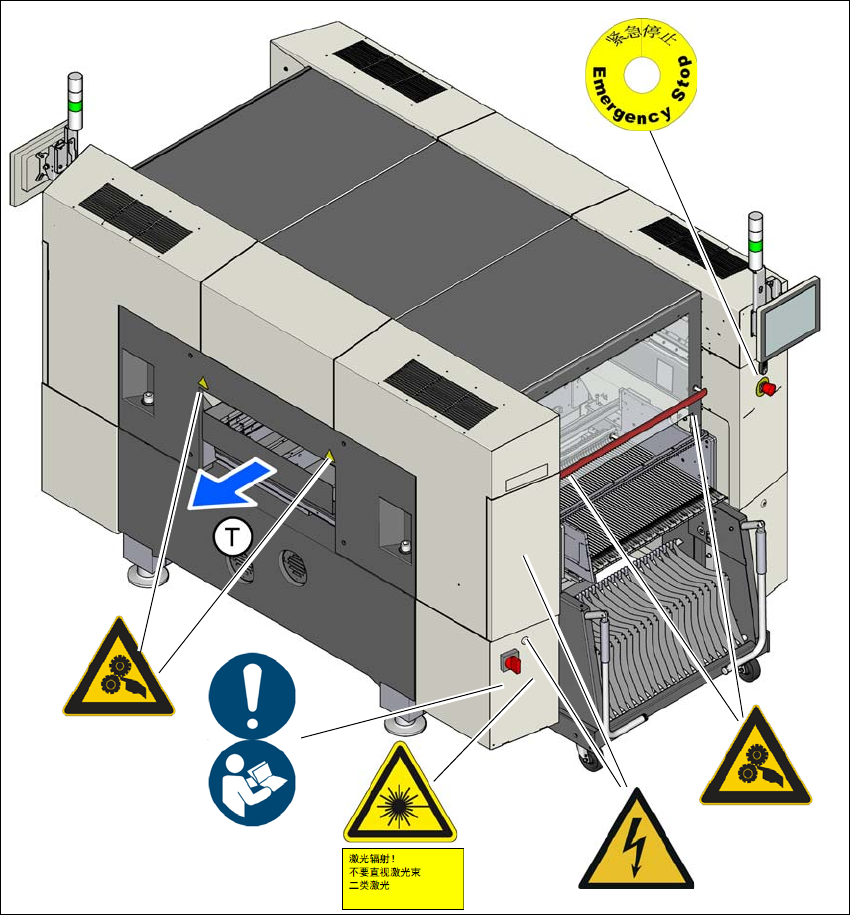

Abb. 2.2 - 3 Warnschilder am Bestückautomaten - Stellplatz 1 - Beschilderung für China
Pos. M 002, Artikel-Nr. 03155798-01
Pos. W 204-CN, Artikel-Nr. 03149290-01
Pos. W 209-CN, Artikel-Nr. 03149080 -01
Pos. W 012, Artikel-Nr. 03155378-01
Pos. W 004-CN, Artikel-Nr. 03155348-01
(1) Textschild Laser, Artikel-Nr. 03155432-01
(T) Leiterplatten-Transportrichtung
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
45
Abb. 2.2 - 4 Warnschilder am Bestückautomaten - Stellplatz 2 - Beschilderung für China
Pos. W 204-CN, Artikel-Nr. 03149290-01
Pos. W 209-CN, Artikel-Nr. 03149080 -01
Pos. W 012, Artikel-Nr. 03155378-01
(T) Leiterplatten-Transportrichtung
W 204-CN
W 204-CN
W 209-CN
W 012
