Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben a m Bestückautomat Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.10 Zuführmodule rüs ten 271 Achten Sie dabei auf den Z entrierstift "hi nten" (P…
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.10 Zuführmodule rüsten Ab Softwareversion SR.713.1 Ausgabe 12/2020
270
5.10.3.2 X-Zuführmodul am BE-Tisch einsetzen
5

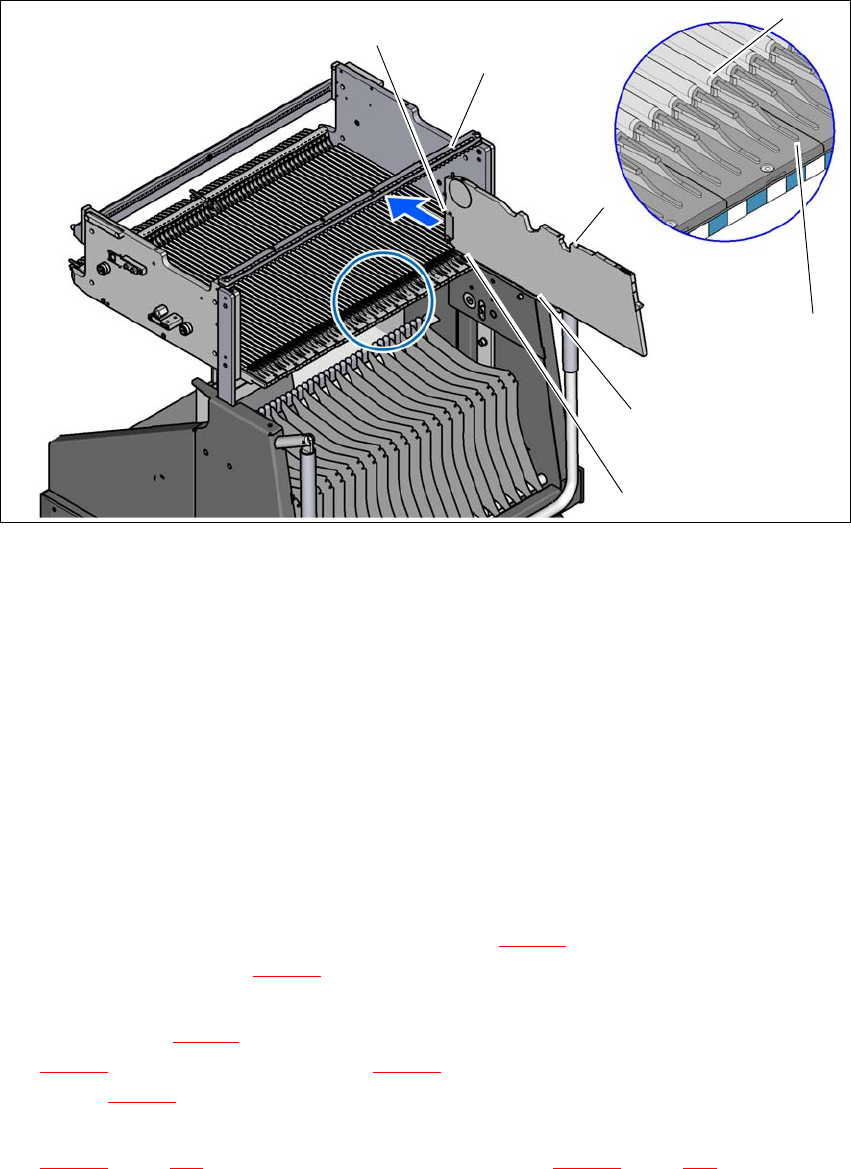

Abb. 5.10 - 3 X-Zuführmodul am BE-Tisch einsetzen
(1) Vordere Gleitführung des X-Zuführmoduls
(2) Hintere Gleitführung des X-Zuführmoduls
(3) Zentrierstift "hinten" am X-Zuführmodul
(4) Zentrierstift "vorne" am X-Zuführmodul
(5) Aussparungen in der Zentrierleiste zur Aufnahme des Zentrierstifts "hinten"
(6) Zentrierbohrungen am BE-Tisch zur Aufnahme des Zentrierstifts "vorne"
(7) Verriegelungsklinken
(8) Führungsprofil des BE-Tisches (
Ω-Profil)
(9) Einführhilfe für das Zuführmodul
5
Setzen Sie die vordere Gleitführung (Pos. 1 in Abb. 5.10 - 3) des Zuführmoduls auf die Ein-
führhilfe (Pos. 9 in Abb. 5.10 - 3
) des BE-Tisches.
Halten Sie das Zuführmodul senkrecht und schieben Sie es entlang dem Führungsprofil
(Pos. 8 in Abb. 5.10 - 3
) nach vorne. Das Zuführmodul gleitet mit der vorderen (Pos. 1 in Abb.
5.10 - 3
) und hinteren (Pos. 2 in Abb. 5.10 - 3) Gleitführung auf dem Führungsprofil (Pos. 8
in Abb. 5.10 - 3
).
Schieben Sie das Zuführmodul vorsichtig weiter, bis der Zentrierstift "vorne" (Pos. 4 in Abb.
5.10 - 3
, Seite 270) in die Zentrierbohrung (Pos. 6 in Abb. 5.10 - 3, Seite 270) taucht.
(8)
(9)
(5)
(3)
(2)
(1)
(4)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 5 Aufgaben am Bestückautomat
Ab Softwareversion SR.713.1 Ausgabe 12/2020 5.10 Zuführmodule rüsten
271
Achten Sie dabei auf den Zentrierstift "hinten" (Pos. 3 in Abb. 5.10 - 3, Seite 270) des Zuführ-
moduls. Er muss problemlos in die Aussparung (Pos. 5) der Zentrierleiste gleiten, sonst steht
das Zuführmodul nicht senkrecht auf dem BE-Tisch oder es wurde nicht richtig auf das Füh-
rungsprofil (Pos. 8 in Abb. 5.10 - 3
, Seite 270) aufgesetzt.
An der Anschlagposition des Zuführmoduls rastet die Verriegelungsklinke (Pos. 7 in Abb.
5.10 - 3
, Seite 270) an der Verriegelungsrolle des Zuführmoduls ein. Falls Sie vergessen hat-
ten, den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2
, Seite 269) einzurasten, leuchtet nach ein paar
Sekunden die Statusanzeige am Bedienfeld des Zuführmoduls rot auf.
Rasten Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2, Seite 269) ein. Die Statusanzeige des
Zuführmoduls leuchtet nun grün und das Zuführmodul ist betriebsbereit.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
5.10 Zuführmodule rüsten Ab Softwareversion SR.713.1 Ausgabe 12/2020
272
5.10.4 Bauelemente-Gurt am X-Zuführmodul einlegen
5.10.4.1 X-Gurtzuführmodul überprüfen
Wenn Sie den Gurt in das Zuführmodul einlegen, überprüfen Sie zunächst, ob sich Bauele-
mente im Bereich des Abholfensters (Pos. 2 in Abb. 5.10 - 5
, Seite 274) befinden.
Entfernen Sie auf jeden Fall eventuell vorhandene Bauelemente, da dies zu Störungen füh-
ren kann.
5.10.4.2 BE-Gurt zum Einlegen vorbereiten
Kontrollieren Sie, dass der Gurt am Anfang eine gerade Schnittkante hat.
Sind die Transportlöcher eingerissen oder geknickt, so schneiden Sie diesen Teil des Gurtes
ab.
Achten Sie zudem darauf, dass an der Deckfolie kein Klebestreifen haftet.
Ziehen Sie vom Gurt etwa 30 cm Deckfolie ab, wenn dabei keine Bauelemente freigelegt wer-
den.
5
Kürzen Sie den Gurt mit den jetzt freiliegenden BE-Taschen auf etwa 3 cm.
Entfernen Sie die Bauelemente aus den offenen Gurttaschen.
Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.
HINWEIS
Verlust von Bauelementen vermeiden
Wenn nicht genügend Deckfolie vorhanden ist, verwenden Sie den SMD-Gurtein-
fädler:
für den 8 mm - Gurt: Artikel-Nr. 00355265-xx
5
für den 12 mm - Gurt: Artikel-Nr. 00356342-xx 5
