3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.7 Bestückkopf Ab Softwareversion SR.713.1 Ausgabe 12/2020
120
3.7 Bestückkopf
3.7.1 SIPLACE SpeedStar C&P20 P2 an der SIPLACE SX1/SX2 V3
Bei der SIPLACE SX1/SX2 V3 steht der SIPLACE SpeedStar C&P20 P2 für höchste Bestückleis-
tung zur Verfügung.
3
VORSICHT
Bestückkopf nur am Griff verschieben
Der Bestückkopf darf nur an dem dafür vorgesehen Griff von Hand verschoben werden.
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 3 Technische Daten und Baugruppen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 3.7 Bestückkopf
121
3.7.1.1 Übersicht
3
3

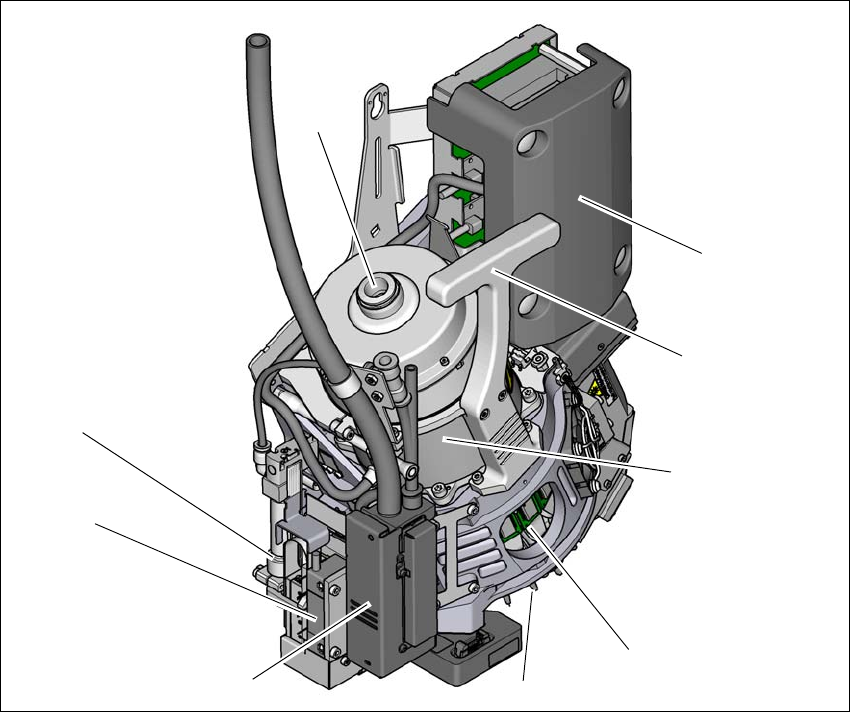

Abb. 3.7 - 1 SIPLACE SpeedStar- Übersicht
(1) Anschluss für den Haltekreis von der Vakuumpumpe
(2) Platine "Zwischenverteiler" (unter der Abdeckung)
(3) Griff
(4) Sternmotor
(5) DP-Antrieb
(6) Pipette
(7) Druckregelventil
(8) Z-Motor (Linearmotor)
(9) Rückholzylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
3.7 Bestückkopf Ab Softwareversion SR.713.1 Ausgabe 12/2020
122

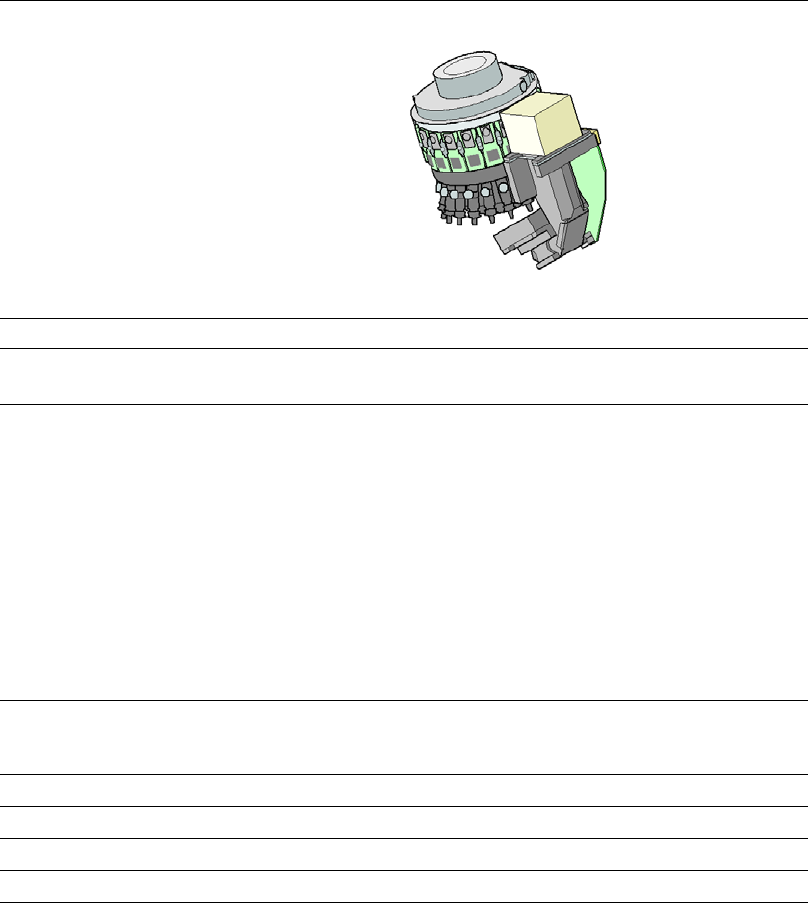

3.7.1.2 Technische Daten SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
mit BE-Kameratyp 48
BE-Spektrum
*a
*)a Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kun-
denspezifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst
wird.
0,12 mm x 0,12 mm (0201 metrisch) bis 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmes-
ser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Aufsetzkraft
1,3 N ± 0,5 N (Standardwert)
0,5 N- 4,5 N
Touchless Placement
Pipettentypen
40xx/60xx
X/Y-Genauigkeit
*b
*)b Die Genauigkeitswerte entsprechen den Bedingungen aus dem SIPLACE Liefer- und Leistungsum-
fang.
± 34µm / 3σ
Winkelgenauigkeit
± 0,5° / 3σ
Beleuchtungsebenen
5
