Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationser weiterungen Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler 295 6.1.2.2 Pipettenmagazin mit 20 Garagen für 2 0xx-Pipetten 6 Abb. 6.1 - 4 P…
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
294
6.1.2 Pipettenwechsler für den SIPLACE MultiStar CPP
6.1.2.1 Pipettenwechsler mit 4 Magazinen
Artikel-Nr. 03147925-xx Pipettenwechsler Grundaufbau CPx kurz
Artikel-Nr. 03135469-xx Pipettenmagazin 20xx mit 20 Garagen
Artikel-Nr. 03065782-xx Pipettenmagazin 28xx mit 9 Garagen
Artikel-Nr. 03226630-01 Pipettenmagazin Typ 20xx mit 20 Garagen und mit 3 Marken
6
Abb. 6.1 - 3 Pipettenwechsler für den SIPLACE MultiStar mit 4 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
(1)
(2)
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.1 Pipettenwechsler
295
6.1.2.2 Pipettenmagazin mit 20 Garagen für 20xx-Pipetten
6
Abb. 6.1 - 4 Pipettenmagazin für 20xx-Pipetten mit 20 Garagen - Verriegelungsplatte geöffnet
(1) 20 Garagen für 20xx-Pipetten
(2) Marken (nur bei geöffneter Verriegelungsplatte sichtbar)
(2)
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.1 Pipettenwechsler Ab Softwareversion SR.713.1 Ausgabe 12/2020
296
6.1.2.3 Pipettenmagazin mit 9 Garagen für 28xx-Pipetten
6

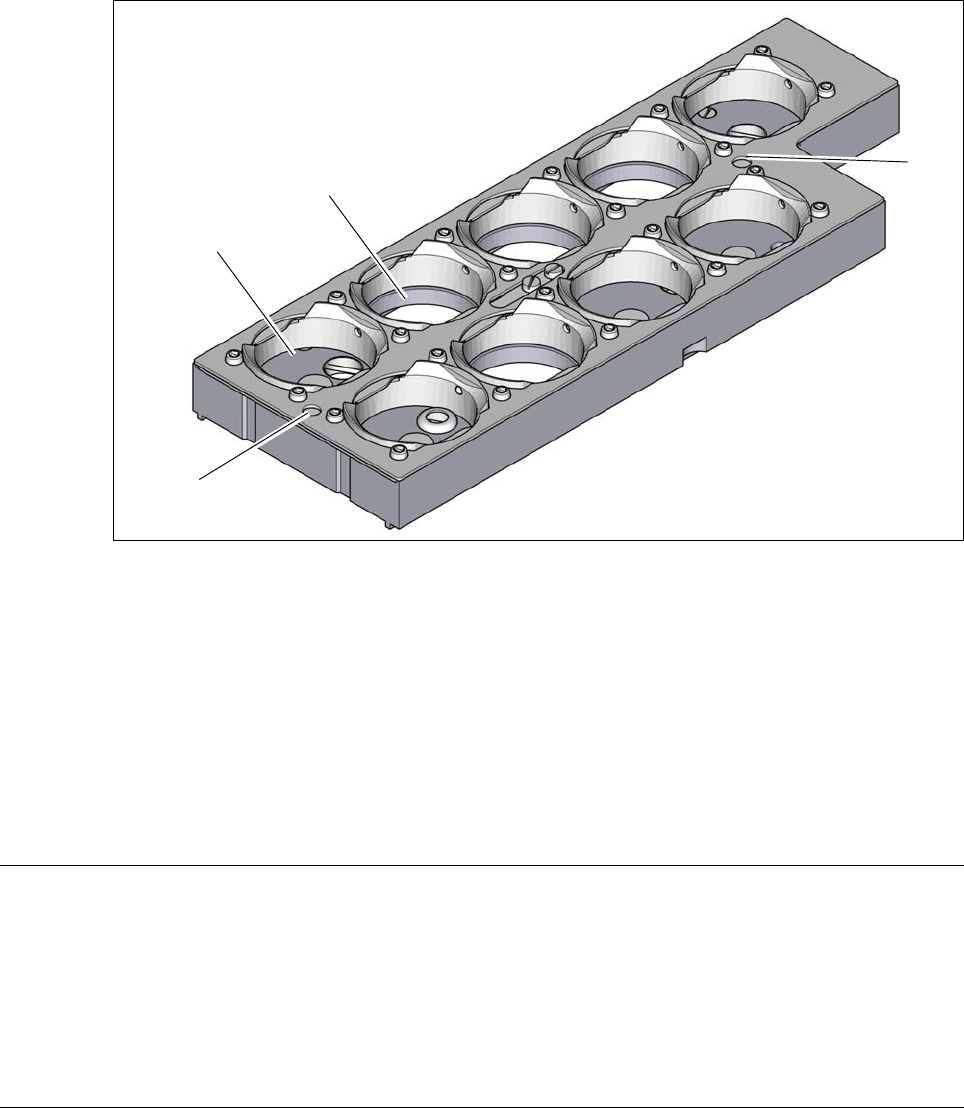

Abb. 6.1 - 5 Pipettenmagazin für 28xx-Pipetten
(1) 5 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 12,5 mm
(Garagennummern 1, 5, 6, 8 und 9)
(2) 4 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 16,5 mm
(Garagennummern 2, 3, 4 und 7)
(3) Marken (nur bei geöffneter Verriegelungsplatte sichtbar)
6.1.2.4 Technische Daten
6
(1)
(2)
(3)
(3)
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine pro Stellplatz
*a
4
Max. Anzahl der Pipettengaragen pro Stellplatz 69
Standardkonfiguration pro Stellplatz 3 Magazine mit 60 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Pipettentypen 20xx, 28xx
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
