2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
46
2.2.4 Bedeutung und Beschreibung der Warnschilder (China Beschilderung)
Für chinesische Kunden sind nachfolgende Schilder anders als in der Standard-Beschilderung
(Rest of world).
2.2.4.1 Warnschild W 210-CN
2
Pos. W 209-CN in Abb. 2.2 - 3, Seite 2.2 - 3 und 2.2 - 4, Seite 2.2 - 4, Artikel-Nr. 03149080-01
(Anzahl pro Bestückautomat: 2)
2.2.4.2 Warnschild W 204-CN
2
Pos. W 204 in den Abb. 2.2 - 3, Seite 44 und 2.2 - 4, Seite 45,
Artikel-Nr. 03149290-01 (Anzahl pro Bestückautomat: 8)
2.2.4.3 Warnschild W 004-CN mit Textschild Laser
2
Pos. W 004-CN in Abb. 2.2 - 3, Seite 44, Artikel-Nr. 03155348-01 (Anzahl pro Bestückautomat: 1)
Textschild Laser in Abb 2.2 - 3
, Seite 44, Artikel-Nr. 03155432-01 (Anzahl pro Bestückautomat: 1)
2
2
2
2
2
2
Warnschild am NOT-HALT-Taster
2
2
2
Warnung vor Handverletzungen
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Nicht in den laufenden Bestückautomaten greifen.
Nicht in den Innenbereich des Nachbar-Bestückautomaten
greifen.
2
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 2 Betriebssicherheit
Ab Softwareversion SR.713.1 Ausgabe 12/2020 2.2 Warnschilder
47

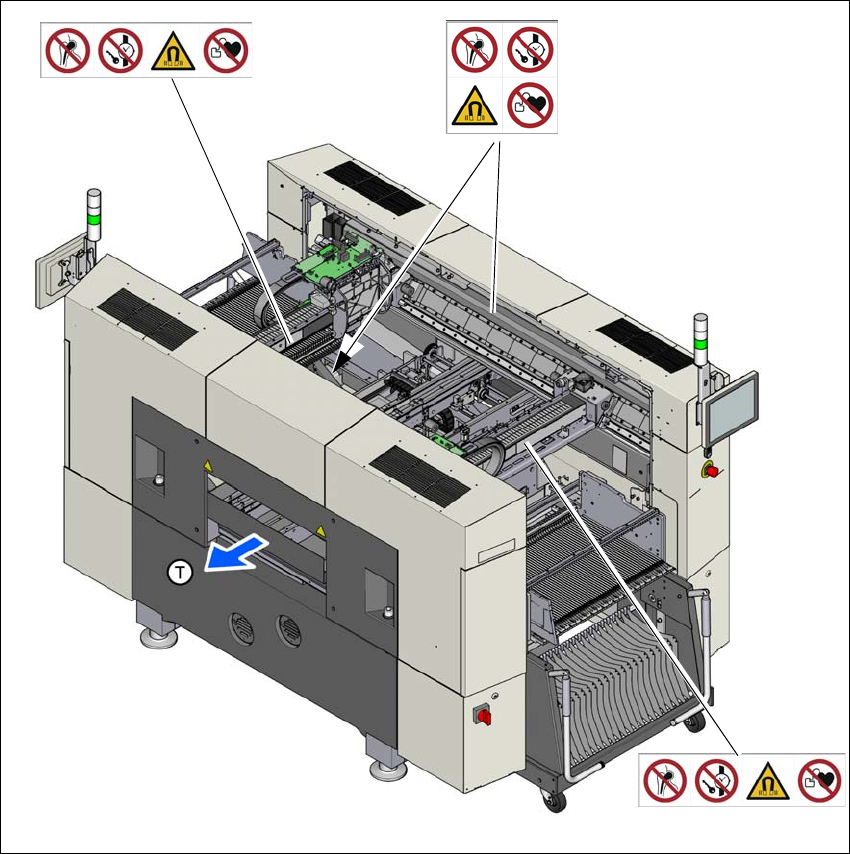

2.2.5 Warnschilder im Bestückautomaten
Abb. 2.2 - 5 Warnschilder im Bestückautomaten
2
Pos. W 006, Artikel-Nr. 03155812-01 (am Seitenteil, mittig über dem Y-Portal)
Pos. W 006-P007, Artikel-Nr. 03155831-01 (vorne und hinten am X-Portal)
W 006
W 006-P007
W 006-P007
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
2.2 Warnschilder Ab Softwareversion SR.713.1 Ausgabe 12/2020
48
2.2.5.1 Warnschild W 006 und W 006-P007
2
Pos. W 006 in Abb. 2.2 - 5, Seite 47, Artikel-Nr. 03155812-01
(Anzahl pro SX1-Bestückautomat: 2, SX2-Bestückautomat: 2)
Pos. W 006-P007 in Abb. 2.2 - 5
, Seite 47, Artikel-Nr. 03155831-01
(Anzahl pro SX1-Bestückautomat: 2, SX2 -Bestückautomat: 4)
2
2
GEFAHR
Lebensgefahr durch starke Permanenttmagnetfelder innerhalb des Bestückautomaten!
Bei geöffneten Schutzhauben innerhalb des Bestückautomaten besteht Lebensgefahr bei
Personen mit passiven oder aktiven Implantaten wie
– Herzschrittmacher
– Defibrillatoren
– Insulinpumpen, etc.
Gefährdete Personen müssen die unmittelbare Nähe des Bestückautomaten mei-
den.
WARNUNG
Quetschgefahr!
Für Personen mit passiven, metallischen Implantaten (z.B. Platten, Schrauben usw.) be-
steht Quetschgefahr.
Greifen Sie bei geöffneten Schutzhauben nicht in den Bestückautomaten oder beu-
gen Sie sich nicht über den offenen Bestückautomaten.
Bringen Sie keine metallischen Gegenstände in den Gefahrenbereich.
