Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.15 Smart Pin Support
335
6

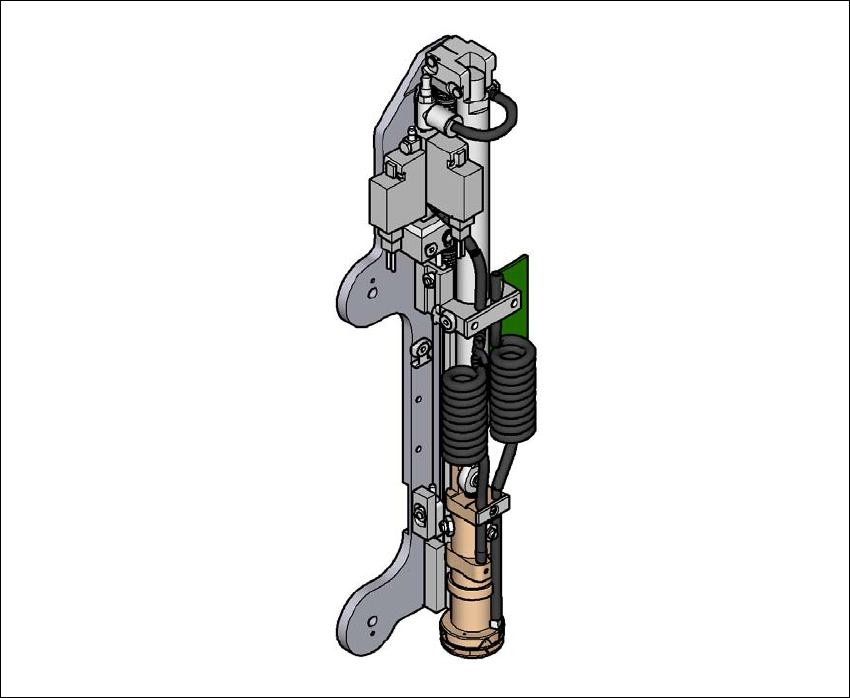

Abb. 6.15 - 2 Greifereinheit von Smart Pin Support
Die Greifereinheit ist am Portal montiert. Diese Greifereinheit holt die Support Pins aus den dafür
vorgesehenen Magazinen ab und positioniert diese auf den Hubtisch. Die Positionen der Support
Pins im Bestückautomat, werden im Leiterplatten-Editor von SIPLACE Pro für jede Leiterplatten-
seite festgelegt.
Für verschiedene Maschinenkonfigurationen stehen Ihnen zwei verschiedene Magazine für den
automatischen Wechsel von max. 10 Support Pins zur Verfügung. Diese Magazine sind auf einem
Magazinhalter befestigt und werden an der BE-Wagen-Einzugsvorrichtung montiert.
– Smart Pin Support - Magazintyp Q10 [Artikel-Nr. 03087404-xx]
– Smart Pin Support - Magazintyp L10 [Artikel-Nr. 03087508-xx]
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3
6.15 Smart Pin Support Ab Softwareversion SR.713.1 Ausgabe 12/2020
336
6
Abb. 6.15 - 3 Smart Pin Support - Magazintyp Q10
6
Abb. 6.15 - 4 Smart Pin Support - Magazintyp L10
Betriebsanleitung SIPLACE SX1/SX2 Edition V2 und V3 6 Stationserweiterungen
Ab Softwareversion SR.713.1 Ausgabe 12/2020 6.16 LCD-Bildschirm mit Tastatur
337
6.16 LCD-Bildschirm mit Tastatur
An der SIPLACE SX1/SX2 V2 ist ein 15" LCD-Bildschirm mit einer Tastatur Standard.
An der SIPLACE SX1/SX2 V3 kann anstelle des standardmäßigen Multi-Touch-Bildschirms an
beiden Bedienfeldern ein 15" LCD-Bildschirm mit einer Tastatur konfiguriert werden.
6
Abb. 6.16 - 1 LCD-Bildschirm mit Tastatur
(1) LCD-Bildschirm
(2) Starttaster (weiß) am Bestückautomaten
(3) Stopptaster (schwarz) am Bestückautomaten
(4) Tastatur
(1)
(4)
(2)
(3)
