Kommunikation und Steuerung LP-Kennung Was ist Leiterplattenkennung? 139 Student Guide SIPLACE X-Serie und X4I FSE Die Einfüh rung einer BIO S-Version auf den TQ M-Module n der versc hiedenen Subsysteme war auch notwendi…
Kommunikation und Steuerung
Was ist Leiterplattenkennung? LP-Kennung
Student Guide SIPLACE X-Serie und X4I FSE 138
Übersich t Initialisierung des One-Wire-Bus
4.5.3.2 Übersicht Initialisierung des One-Wire-Bus
LP-Kennung
4.6 LP-Kennung
Was ist Leiterpla ttenkennung?
4.6.1 Was ist Leiterplattenkennung?
LP-Kennung ist eine ID (Identifikationsnummer), die in einem EEPROM hinterlegt wird. Diese ID dient
zur eindeutigen Identifizierung von Leiterplatten (Kopfinterface, Kopfadapter, ...) über die Software. Jede
Leiterplatte, die mit einem TQM-Module kommuniziert, besitzt ein EEPROM mit einer eindeutigen ID.
Diese Leiterplattenkennungs-ID wird vom BIOS des TQM-Moduls ausgelesen und ausgewertet.
Warum wu rde die Leiterplat tenkennung eingeführt?
4.6.1.1 Warum wurde die Leiterplattenkennung eingeführt?
Die Einführung der LP-Kennung hat den Vorteil nur eine BIOS-Version für alle TQM-Module in der
Maschine einsetzten zu können.
Daraus folgt:
▪ einfache Handhabung für Entwickler, Inbetriebnehmer und Servicetechniker
▪ Pflege einer BIOS-Version durch die Entwicklung
▪ Lagerhaltung, eine SAP-Nummer der TQM-Module (16-Bit-Prozessor)

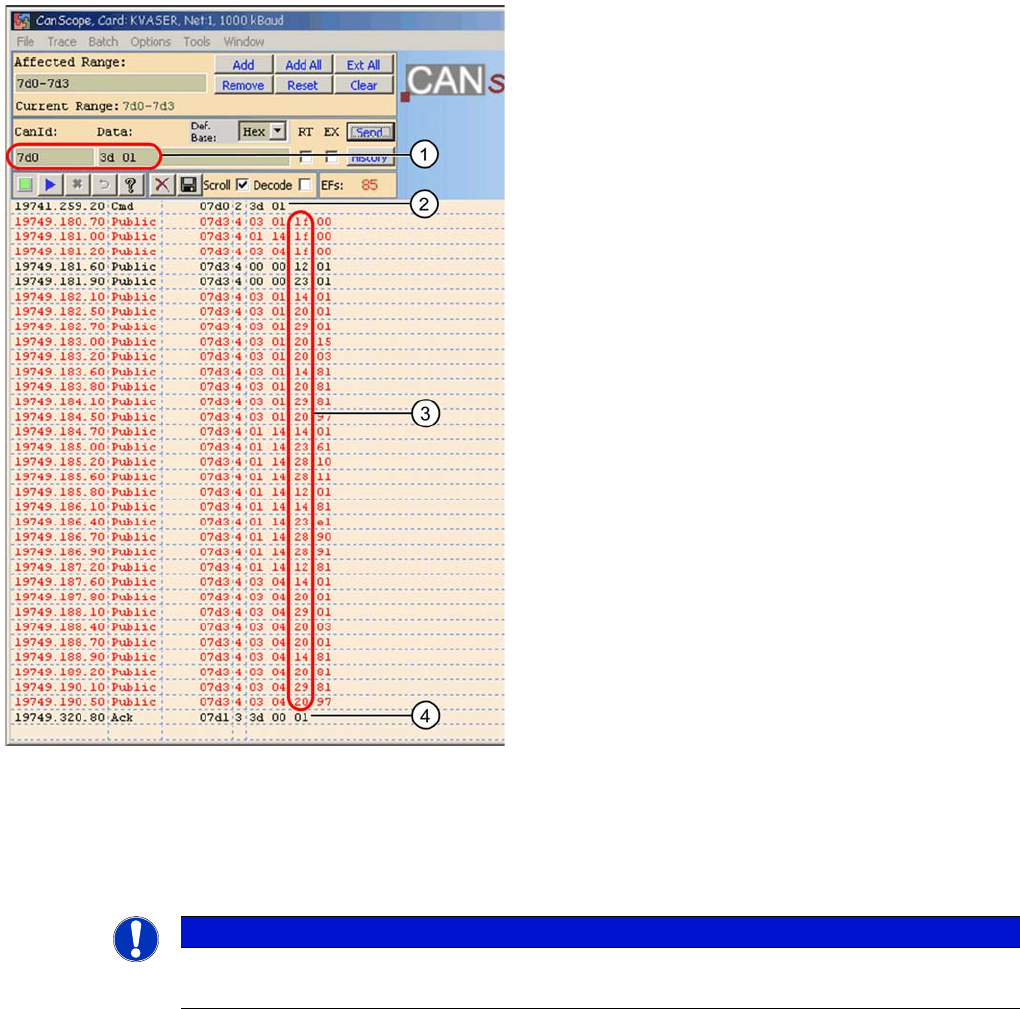

Legende
1. CAN-Bus-Kommando für die Initialisierung
2. CAN-Bus-Kommando wurde gesendet.
3. Subsysteme melden sich, Public Bytes
1f --> Coupler
12 --> IO-Baustein mit EEPROM
14 --> 1k EEPROM
20 --> 4 channel A/D
23 --> 4k EEPROM
28 --> Temperatur
29 --> 8-fach IO-Baustein
4. Ack Initialisierung erfolgreich
HINWEIS
Die Leiterplattenkennung hat nichts mit der Erkennung der Leiterplatten durch die Option
LP Barcode zu tun.
Kommunikation und Steuerung
LP-Kennung Was ist Leiterplattenkennung?
139 Student Guide SIPLACE X-Serie und X4I FSE
Die Einführung einer BIOS-Version auf den TQM-Modulen der verschiedenen Subsysteme war auch
notwendig für die Handhabung der Option Head Modularity.
Funktionsweise
4.6.1.2 Funktionsweise
Das BIOS des TQM-Moduls fragt während der Hochlaufphase die LP-Kennungs-ID ab und erkennt z. B.
welche Leiterplatten abhängig vom Bestückkopf angeschlossen sind oder auf welcher Leiterplatte das
TQM-Modul eingesetzt ist. Werden alle IDs erkannt und sind diese plausibel, wird die
Applikationssoftware geladen. Werden keine IDs oder nicht plausible IDs erkannt, wird über die
Stationssoftware eine Fehlermeldung ausgegeben (ab SW 601.02). Zur Zeit ist der Fehler auf der 7-
Segmentanzeige des TQM-Moduls zu sehen.
Fehlerbe schreibung bei fe hlenden IDs:
4.6.1.3 Fehlerbeschreibung bei fehlenden IDs:
Befindet sich auf dem TQM-Modul bereits BIOS- und Applikationssoftware und wird eine ID nicht
erkannt, wird eine Fehlermeldung auf der 7-Segmentanzeige kurzzeitig angezeigt. Die Fehlermeldung
erscheint dreimal und danach wird die Applikationssoftware geladen. Die Maschine läuft hoch und es
kann produziert werden. Werden zwei IDs nicht erkannt, bleibt das TQM-Modul im BIOS stehen, die
Applikationssoftware wird nicht geladen. Die Maschine läuft nicht hoch und eine Fehlermeldung
erscheint an der Station und auf der 7-Segmentanzeige des TQM-Moduls (siehe Fehlerliste).
Folgende Leiterplatten haben auf einem EEPROM LP-Kennungs-IDs gespeichert:
SIPLACE D-Serie:
▪ Portalkopfverteiler
▪ Visionplatine
Überblick LP-Kennung, die vom TQM-Modul überprüft werden (SIPLACE D)
LP-Kennung Vision-Boards (SIPLACE D)
Kommunikation und Steuerung
Was ist Leiterplattenkennung? LP-Kennung
Student Guide SIPLACE X-Serie und X4I FSE 140
SIPLACE X-Serie:
▪ Kopfinterface (Portal 1 - 4)
▪ Kopfadapter (C&P20, C&P6/12, TwinHead)
▪ Zwischenverteiler C&P20
▪ Hauptplatine TwinHead
▪ Visionplatine (Portale 1 - 4)
▪ Beleuchtungsplatine für stationäre Kameras (Sektor 2/4)
▪ Platine Vakuumsensor Haltekreis C&P20
Überblick LP-Kennung, die vom TQM-Modul überprüft werden (SIPLACE X-Serie und X4I mit SW70x)
▪ Bei X-Serien Maschinen mit TQM wird die LP-Kennung vom BIOS ausgelesen.
▪ Bei X-Serien Maschinen mit HCU wird die LP-Kennung von der Applikation ausgelesen.
LP-Kennung Vision-Boards (SIPLACE X)
HINWEIS
Für die SIPLACE X4I gelten die selben LP-IDs, auch wenn keine Kopfmodularität möglich ist.
HINWEIS
Die LP-Kennung der Visionplatinen (Portale 1 - 4), Beleuchtungsplatine für stationäre Kameras
(Sektor 2/4) und der Platine Vakuumsensor Haltekreis C&P20 werden zur Zeit nicht
ausgewertet.
