Energie- und Druckluftversorgung
Überblick
Student Guide SIPLACE X-Serie und X4I FSE 152
Energie- und Druckluftversorgung
5 Energie- und Druckluftversorgung
Überblic k
5.1 Überblick

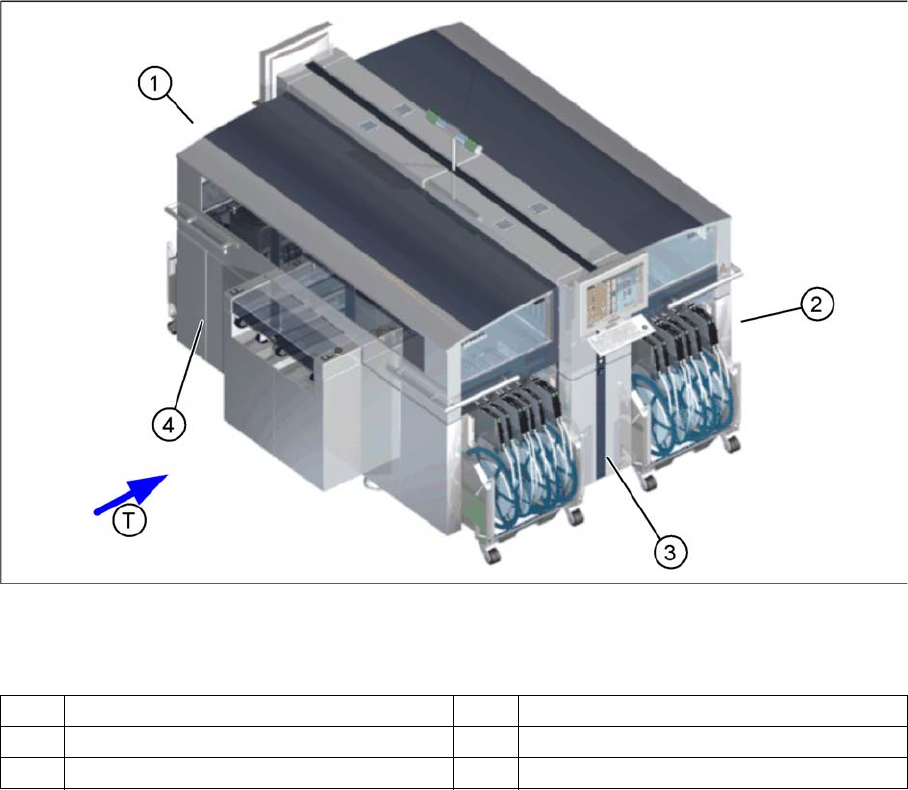

Die Abbildung unten zeigt, wo die zum Betrieb des Systems erforderlichen energieliefernden und
-verteilenden Komponenten untergebracht sind:
Hauptkomponenten
Legende:
1 Stromversorgung 3 Pneumatikeinheit
2 Sektorenverteiler Sektor 2 4 Sektorverteiler Sektor 4
T Transportrichtung
Energie- und Druckluftversorgung
Stromversorgung Festgelegte Bezeichnungen für Anschlüsse und Kabel
153 Student Guide SIPLACE X-Serie und X4I FSE
Stromversorgung
5.2 Stromversorgung
Haupt-Stromversorgung
Legende
Festgelegte Bezeichnungen für Anschlüsse und Kabel
5.2.1 Festgelegte Bezeichnungen für Anschlüsse und Kabel
Die Kabel und Leitungen der SIPLACE X sind deutlich gekennzeichnet. Jedes Kabel, jeder Anschluss,
oder Verteiler besitzt eine genaue Bezeichnung, die sich auf die betreffenden Sektoren und
Komponenten bezieht:
Sektor 2: Bezeichnung q+
▪ Hauptverteiler Sektor 2: Bezeichnung X1qa, X2qa, X3qa, ...
▪ CAN-E/A-Modul (A1): Bezeichnung X1qb, X2qb, X3qb, ...
▪ DC/DC-Wandler Vision (A3): Bezeichnung X1qc, X2qc, X3qc, ...
▪ Vision-Steuermodul (A4): Bezeichnung X1qd, X2qd, X3qd, ...
▪ Platine 8-fach UND-Verknüpfung (A5): Bezeichnung X1qe, X2qe und X3qe
Sektor 4: Bezeichnung r+
▪ Zwischenverteiler Sektor 4: Bezeichnung X1ra, X2ra, X3ra, ...
▪ CAN-E/A-Modul (A1): Bezeichnung X1rb, X2rb, X3rb, ...
▪ Vision-DC-Verteiler (A3): Bezeichnung X1rc, X2rc, X3rc, ...
1 Gleichspannungswandler 24 V 7 Trafo T2
2 Gleichspannungswandler 5 V und
zusätzlich 24 V
8 Trafo T1
3 Sicherheitsschutzkombination K6 (SSK) 9 Sicherung F61 – Sicherung F142
4 F5(10 A) für Sternachse 10 Hauptverteiler Spannungsversorgung
5 F11(1 A) für Einschaltstrombegrenzer
Transformator
11 Einschaltstrombegrenzung
a: Trafo: EST
b: Servo: Ess
6 L20 Entladedrossel
Energie- und Druckluftversorgung
Festgelegte Bezeichnungen für Anschlüsse und Kabel Stromversorgung
Student Guide SIPLACE X-Serie und X4I FSE 154
▪ Vision-Steuermodul (A4): Bezeichnung X1rd, X2rd, X3rd, ...
▪ Platine 8-fach UND-Verknüpfung (A5): Bezeichnung X1re, X2re und X3re
▪ Übergabe-Baustein (A2) : Bezeichnung X30ra und X31ra
Bestückkopf Portal 1: Bezeichnung a+
▪ Portalverteiler: 00 353593 aa
▪ Portalschnittstelle: 00 363330 ab
▪ Kopfschnittstelle: 03000900 ac
▪ Vision-Board: 03 321469 au
Bestückkopf Portal 3: Bezeichnung b+ / c+
(bei Maschinen bis MA.-Nr. xx ist die Bezeichnung b+ /
bei Maschinen ab MA.-Nr. xx ist die Bezeichnung c+)
▪ Portalverteiler: 00 353593 ba
▪ Portalschnittstelle: 00 363330 bb
▪ Kopfschnittstelle: 03000900 bc
▪ Vision-Board: 03 321469 bu
Bestückkopf Portal 4: Bezeichnung d+
▪ Portalverteiler: 00 353593 da
▪ Portalschnittstelle: 00 363330 db
▪ Kopfschnittstelle: 03000900 dc;
▪ Vision-Board: 03 321469 du;
▪ Computer Unit: X1p+
