Modularer Transport
Funktionsbeschreibung Option I-Placement
421 Student Guide SIPLACE X-Serie und X4I FSE
Option I-Placement
11.1.10 Option I-Placement
Mit dieser Option werden beim Doppeltransport jeweils die beiden äußeren Transportwangen als feste
Wangen definiert. Die beiden inneren Transportwangen sind beweglich und können entsprechend der
Leiterplattenbreite angepasst werden. Bei der SIPLACE X4I entstehen somit kürzere Verfahrwege
zwischen Abholen und Bestücken. Darüber hinaus können beide Portale in einem Bestückbereich
unabhängig voneinander Abholen und Bestücken. Jedes Portal bearbeitet dabei eine Leiterplatte auf
einer Spur, unabhängig vom anderen Portal in diesem Bestückbereich.
Steuerun gsaufgaben der Firmware (embedded Software)
11.1.11 Steuerungsaufgaben der Firmware (embedded Software)
▪ Transportieren, Klemmen, Zwischenpuffern der Leiterplatten, Positionieren der Leiterplatte mit Hilfe
einer Laser-Lichtschranke, mechanischer Stopper für lange Leiterplatten als Option
▪ Einzelfunktionen zum Ansteuern des Transports
▪ Verstellung der Transportbreite
▪ Ansteuern der Ein-/Ausgänge
▪ Download der Firmware über SITEST
▪ Einstellen der Transportparameter (Bandgeschwindigkeit)
▪ Synchroner Transportmodus
Transportsteuerung TSP 301
11.1.12 Transportsteuerung TSP 301
Die Transportsteuerung TSP 301 unterstützt folgende Optionen:
▪ Linke Wange fest, (Standard: Rechte Wange fest)
▪ Option "Lange Leiterplatte“
▪ Option "Leiterplatten Ausrichtung"
▪ Keramikzentrierung,
▪ Vakuum-Tooling
▪LP-Barcode
▪ Schnittstelle SMEMA, Option Siemens
▪ Combined PCB
▪I-Placement
Modularer Transport
Aufbau Funktionsbeschreibung
Student Guide SIPLACE X-Serie und X4I FSE 422
Aufbau
11.1.13 Aufbau
Aufbau d es Einfachtransp ort
11.1.13.1 Aufbau des Einfachtransport
LP-Transport – Einfachtransport
Legende
Der Einfachtransport besteht bei SIPLACE X-Maschinen sowie D4 und D3 aus dem Eingabeband, zwei
Bestückbereichen, dem Zwischenband und dem Ausgabeband. Der Transport verfügt über eine
automatische Breitenverstellung und dem Hubtisch zur Klemmung der Leiterplatte.
1 Eingabeband 5 Ausgabeband
2 Bestückbereich 1 6 Hubtisch Bestückbereich 1
3 Zwischenband 7 Hubtisch Bestückbereich 2
4 Bestückbereich 2 8 Montagewanne
Modularer Transport
Funktionsbeschreibung Aufbau
423 Student Guide SIPLACE X-Serie und X4I FSE
Aufbau d es Doppeltransports
11.1.13.2 Aufbau des Doppeltransports

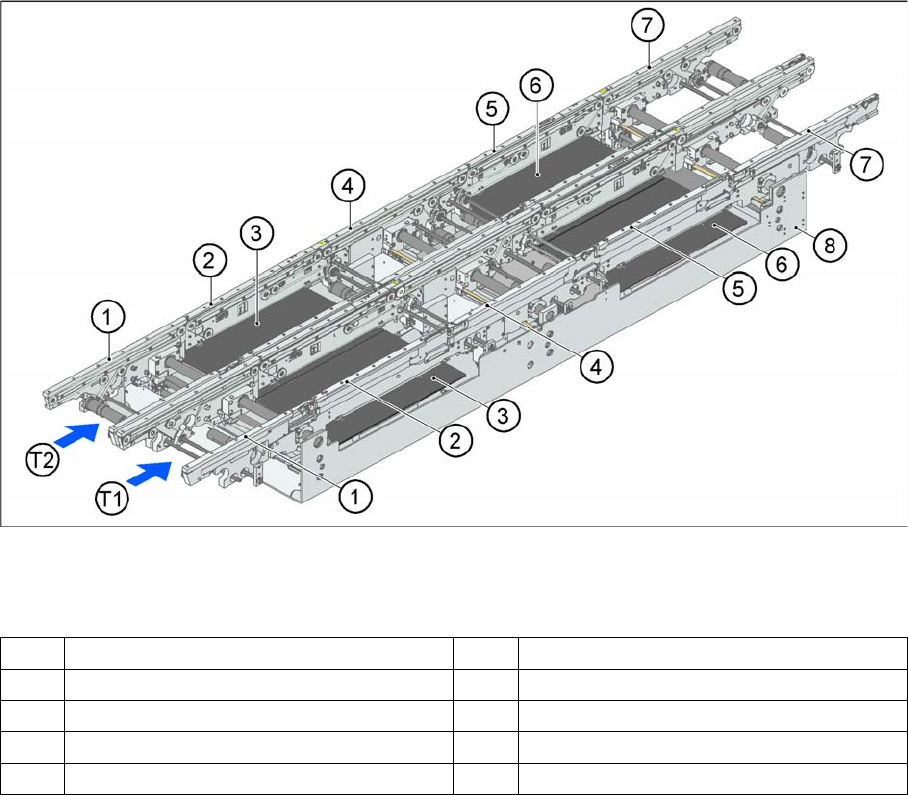

LP-Transport - Doppeltransport
Legende
Der Doppeltransport besitzt zwei Transportspuren. Je nach Bestückmodus, Linienkonzept und
Leiterplattengröße können die linke, rechte oder die beiden äußeren Transportwangen als feste Seite
gewählt werden.
1 Eingabeband 6 Hubtisch Bestückbereich 2
2 Bestückbereich 1 7 Ausgabeband
3 Hubtisch Bestückbereich 1 8 Montagewanne
4 Zwischenband T1 Transportspur 1
5 Bestückbereich 2 T2 Transportspur 2
