C&P20A Ansteuerung der Pipettenwechsler mit CAN-Knoten Pipettenwechsler Student Guide SIPLACE X-Serie und X4I FSE 266 Ansteue rung der P ipettenwe chsler mit CAN-Kn oten 7.6.3 Ansteuerung der Pipet tenwechsler mit CA…
C&P20A
Pipettenwechsler Pipettenstationen
265 Student Guide SIPLACE X-Serie und X4I FSE
▪ Abblasstation für C&P20A- und CPP-Pipetten
▪ Abziehen von 20xx-Pipetten
▪ Abziehen von 28xx-Pipetten
Abwurfbehälter
Bauteile und Pipetten können in folgende Abwurfbehälter abgeworfen werden:
▪ Abwurfrinne für BE-Größen bis zu 6x6 mm
▪ Abwurfbehälter in der Pipettenstation:
– Alle Pipettentypen (10xx-, 20xx- und 28xx-Pipetten)
– BE-Größe: 6x6 bis 27x27 mm
▪ Abwurfbehälter zusammen mit stationärer Kamera
– BE-Größe: größer als 27x27 mm
Pipetten station X4I für C& P20A-Kopf

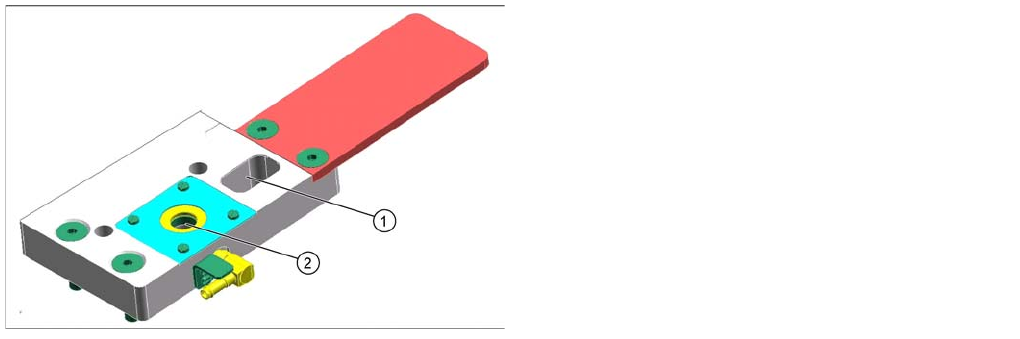

7.6.2.2 Pipettenstation X4I für C&P20A-Kopf
Legende
1. Abziehen von 10xx-Pipetten
2. Abblasstation für C&P20A-Pipetten
C&P20A
Ansteuerung der Pipettenwechsler mit CAN-Knoten Pipettenwechsler
Student Guide SIPLACE X-Serie und X4I FSE 266
Ansteuerung der Pipettenwe chsler mit CAN-Kn oten
7.6.3 Ansteuerung der Pipettenwechsler mit CAN-Knoten
Steuerung Pipettenwechsler
Die Ansteuerung des Pipettenwechslers erfolgt über einen so genannten CAN Knoten (engl.: CAN
node). Dieser ist in den Maschinen-CAN-Bus integriert.
Das Modul
CAN Node NC tape cutter
hat folgende Aufgaben:
1. Steuerung des Schneidgerätes (siehe Kapitel BE-Handling)
2. Steuerung der Pipettenwechsler (Reihe 1/2)
3. Steuerung Ventil in der Pipettenstation
4. Überwachung der Sensoren am BE- und Pipettenabwurfbehälter
Sehen Sie dazu auch...
4.3.11 Kommunikation Gurtschneider und Pipettenwechsler [ ➙ 113]
HINWEIS
Alte Pipettenwechsler, welche über den One-Wire-Bus gesteuert wurden, können nicht über
den CAN-Knoten kommunizieren. Die neuen PPW können über One-Wire und CAN-Knoten
angesteuert werden.
C&P20A
Pipettenwechsler Pneumatikplan für Pipettenwechsler
267 Student Guide SIPLACE X-Serie und X4I FSE
Pneumatikplan für Pipettenwe chsler
7.6.4 Pneumatikplan für Pipettenwechsler
Druckluftversorgung für die Pipettenwechsler
Die Druckluftversorgung von 4,5 bar für den C&P20-Pipettenwechsler wird über ein T-Stück (siehe Abb.
unten) angeschlossen. Der optionale 2. Magazinträger wird über ein weiteres Y-Stück mit Druckluft
versorgt. (Nicht bei X4I)
Druckluftanschluss (T-Stück) des Pipettenwechslers
HINWEIS
Die Ansteuerung des PPW bei SX1/2 und SX4 sowie bei neuen X-Serie-Maschinen erfolgt über
die FCU am jeweiligen Stellplatz (siehe Kapitel BE-Handling).
