Energie- und Druckluftversorgung
Proportionalventil, Proportionalregler X58 Pneumatiksystem
Student Guide SIPLACE X-Serie und X4I FSE 180
Proportionalventil, Proportionalregler X58

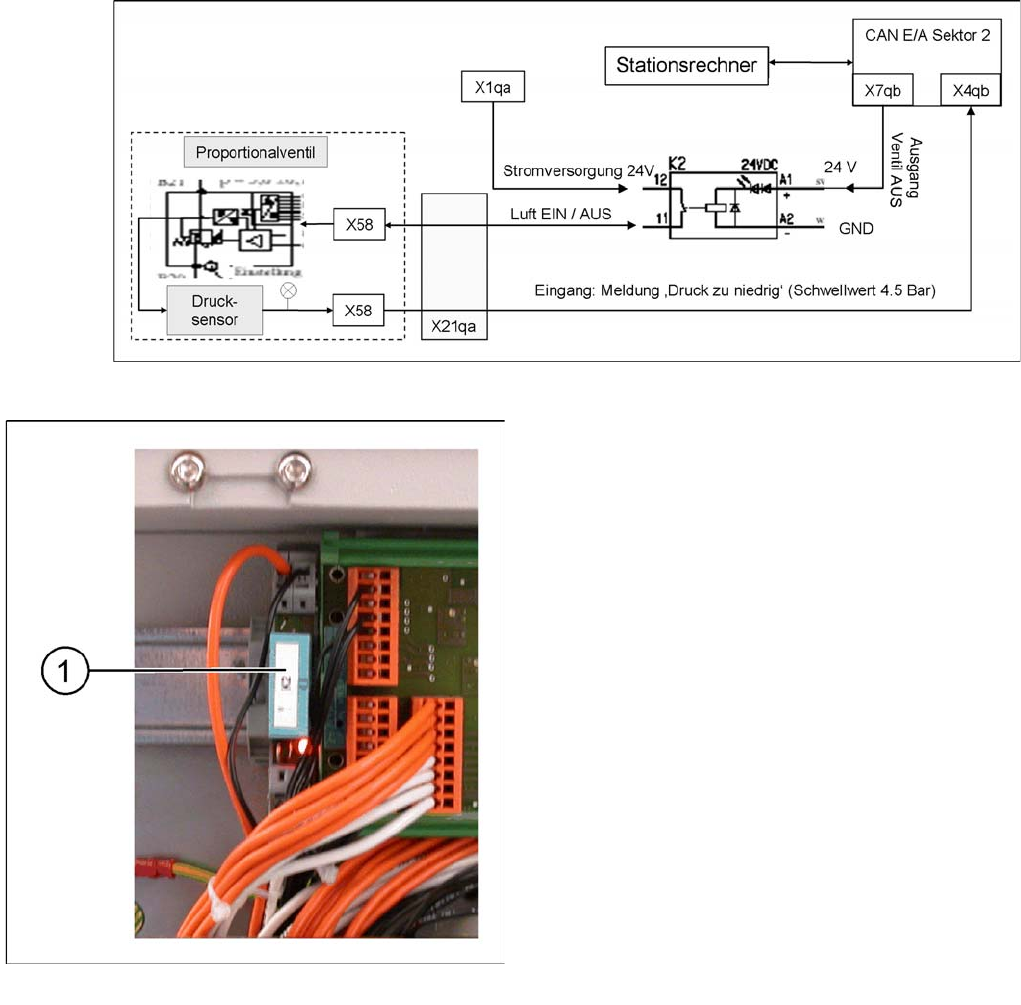

5.3.5 Proportionalventil, Proportionalregler X58
Durch das Einschalten der Maschine am Hauptschalter werden alle Bestückköpfe mit Druckluft versorgt.
Nach Beendigung des Referenzlauf kann die Druckluftzufuhr nach einer bestimmten Zeit
(standardmäßig 2 Min.) softwaremäßig abgeschaltet werden und somit strömt keine Luft mehr durch das
Vakuumsystem der Bestückköpfe.
Die Druckluft wird über das Proportionalventil X58 auf 4,8 +0,1 bar am Bestückkopf geregelt. Diese
Reglereinheit enthält auch einen Drucksensor, der den ausgehenden Luftdruck überwacht. Falls der
Druck unter 4,5 bar fällt, wird über den CAN-Bus eine Meldung ausgegeben. Das Ventil wird über Relais
K2 in Sektor 2, Hauptverteiler, gesteuert.
Proportionalventil X59 EIN/AUS Prozess
Sicherheitsventil X60
5.3.6 Sicherheitsventil X60
Sicherheitsventil zur Steuerung der Druckluft für Transport und Gurtschneider. Diese Module werden
nur dann mit Druckluft versorgt, nachdem der Startknopf betätigt wurde und alle
Sicherheitsanforderungen erfüllt sind (Sicherheitsschleife geschlossen).
Main Distributor (Sektor 2) Relais K2
Legende
1. Relais K2
Energie- und Druckluftversorgung
Pneumatiksystem Druckluftversorgung Gurtschneider
181 Student Guide SIPLACE X-Serie und X4I FSE
Sicherheitsventil Gurtschneider
Druckluf tversorgung Gurt schneider
5.3.7 Druckluftversorgung Gurtschneider
Druckluf tversorgung Trans port
5.3.8 Druckluftversorgung Transport
Wie auch bei den Gurtschneidern wird die Druckluft für den Transport über das Sicherheitsventil
geschaltet. D. h. erst wenn alle Sicherheitskreise geschlossen sind, wird über die Steuerung-EIN-
Funktion das Sicherheitsventil geschaltet.
Beim Transport wird der Hubtisch und der Mitnehmer für die Breitenverstellung mit Druckluft versorgt.
Druckluftversorgung Gurtschneider
Legende:
1. Zylinder für das Verfahren (40 mm) der Schneidkante
2. Einstellbare Drossel für den entsprechenden Zylinder
3. 5/2-Wegeventil
4. Luftversorgung - geschaltete 5 bar über SSK (wenn
SSK betätigt)
Energie- und Druckluftversorgung
Druckluftversorgung Docking Unit (BE-Tisch) Pneumatiksystem
Student Guide SIPLACE X-Serie und X4I FSE 182
Druckluf tversorgung Dock ing Unit (BE-Tisc h)
5.3.9 Druckluftversorgung Docking Unit (BE-Tisch)
Bulk Case-System und Pipettenwechsler
5.3.10 Bulk Case-System und Pipettenwechsler
Ein weiterer verstellbarer Regler wird verwendet, um die 5,0 bar auf 2,5 +0,5 bar zu reduzieren. Diese
Luftversorgung wird für die Bulk Case und für den Pipettenwechsler am C&P6/12 benutzt.
Druckluf tversorgung C&P2 0A
5.3.11 Druckluftversorgung C&P20A
Die Druckluftversorgung des C&P20A mit 4,8 bar ist für folgende Funktionen erforderlich:
Vakuumversorgung im Haltekreis
Vakuum- und Blasluftversorgung für den Bestückkreis (Druckregelventil)
Kühlung des Motors der X-Achse.
Druckluftversorgung Docking Unit (BE-Tisch)
Legende:
1. Zylinder für Docking Unit, Tischbewegung 43 mm
2. Einstellbare Drossel am Zylinder
3. Zylinder für Tischfreigabe ("Ausfahren") 10 mm
Bewegung (Hub)
4. Luftversorgung 5 +/-0,1 bar
Legende
1. Rückansicht des Pneumatikverteilers
Eingang:
- 7-fach Pneumatikschlauch (PK 6)
- 2-fach Pneumatikschlauch
- Option Vakuumpumpe (PK 10)
2. Vorderansicht des Pneumatikverteilers
Ausgang:
C&P20A-Kopf
3. Druckregelventil
4. Rückholzylinder
5. Haltekreis
HINWEIS
Mit der Einführung von "Fast head exchange" wird die Rückholeinheit und das Druckregelventil
über einen PK6-Anschluss vom Pneumatikverteiler versorgt.
