Kalibrierung Maschinenpositionen teachen – Tisch Maschinenpositionen teachen Student Guide SIPLACE X-Serie und X4I FSE 470 Erklärung einiger Begriffe und Definitionen Beispiel 1 Beispiel 2 Maschine npositionen teac hen –…
Kalibrierung
Maschinenpositionen teachen Allgemeiner Ablauf
469 Student Guide SIPLACE X-Serie und X4I FSE
Allgemeiner Ablauf
12.5.1 Allgemeiner Ablauf
Die Maschinenpositionen sind unterteilt in folgende
Positionen:
▪ Transport
▪ Bearbeitungsbereich
▪Tisch
▪Portal
▪ Pipettenwechsler

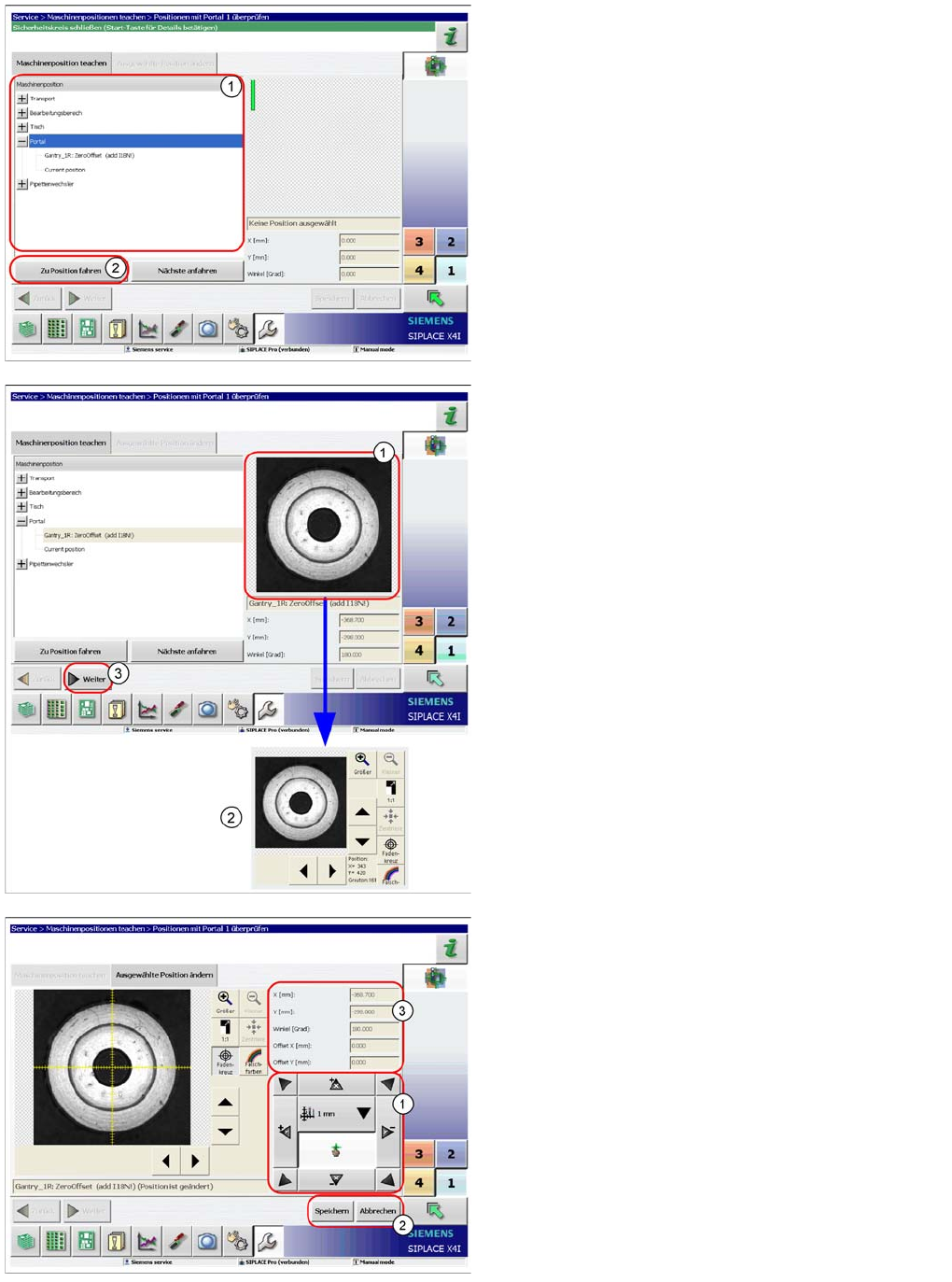

► Wählen Sie die zu teachende Position aus (1).
► Drücken Sie den Button Zur Position
fahren (2).
Die Maschinenposition wird angefahren.
► Durch einen Klick auf das Markenfenster (1)
erscheinen weitere Funktionen (2), wie z. B.
Markenfenster verschieben oder zentrieren.
► Drücken Sie den Button Weiter (3) um die Marke
(Position) zu teachen.
► Wählen Sie die Schrittweite und teachen Sie das
Portal, so dass die LP Kamera mittig über der Marke
steht (1).
► Drücken Sie den Button Speichern (2).
Das Feld (3) zeigt die Sollwerte aus den MA-Daten und
den geteachten Offset.
Kalibrierung
Maschinenpositionen teachen – Tisch Maschinenpositionen teachen
Student Guide SIPLACE X-Serie und X4I FSE 470
Erklärung einiger Begriffe und Definitionen
Beispiel 1
Beispiel 2
Maschine npositionen teachen – Tisch
12.5.2 Maschinenpositionen teachen – Tisch
Zero Offset Fid_1L
Zero Offset Fid 1 L
Maschinen-Nullpunkt Passmarke Bestückbereich 1 L = Linkes Portal (Portal 4)
R = Rechtes Portal (Portal 1)
CalibrationPart_5_Location_L
CalibrationPart 5 Location_L
Kalibriertasche Kleines Kalibrierteil für C&P20A Stellplatz auf der linken Seite, Portal 3 oder
4
Je nach Auswahl des Portals (Stellplatz) kann der
dazugehörige Tisch (Passmarke) geteacht werden.
Namenskonvention:
1. DeviceLocation_1_L.XTable: Fiducial 1 (Wird nur an
den Stellplätzen 1 und 3 verwendet.)
2. DeviceLocation_1_L.XTable: Fiducial 2
3. DeviceLocation_1_L.XTable: Fiducial 3 (Wird nur an
den Stellplätzen 2 und 4 verwendet.)
4. DeviceLocation_1_L.XTable: Fiducial 4 (Wird nicht
verwendet.)
Kalibrierung
Maschinenpositionen teachen Maschinenpositionen teachen – Transport
471 Student Guide SIPLACE X-Serie und X4I FSE
Maschine npositionen teachen – Förd erer
12.5.2.1 Maschinenpositionen teachen – Förderer
Maschine npositionen teac hen – Tran sport
12.5.3 Maschinenpositionen teachen – Transport
Zusätzlich zu den Tischen (Passmarken) können alle
Abholpositionen von gerüsteten Förderern überprüft und
geteacht werden.
► Wählen Sie z. B. Slot 02: Position
Correction (1)
► Die Abholposition wird angefahren (2).
► Teachen Sie mit dem Button Weiter (3).
Namenskonventionen am Beispiel Portal 1
1. Lane_R: NozzleRef_1_L
Position Höhenreferenzlauf bei fester
Transportwange links
2. Lane_R: NozzleRef_1_R
Position Höhenreferenzlauf bei fester
Transportwange rechts
3. Lane_R: PA1 standard fiducial
Passmarke für die Kalibrierung der LP-Referenzecke
4. Lane_R: PA1 combined PCB fiducial
Passmarke für die Kalibrierung der LP-
Referenzecke, wenn die Hardwareoption "Combined
PCB" installiert ist
5. Lane_R: ReferenceCorner1
Teachen der realen LP-Referenzecke
