TwinHead Pipettenwechsler Montage der Pipettenwechsler-Magazine 365 Student Guide SIPLACE X-Serie und X4I FSE Pipettenwech sler 9.5 Pipettenwechsler Montage de r Pipette nwechsler -Magazine 9.5.1 Montage der Pipe ttenwec…
TwinHead
Manuelles Absenken der Z-Achse Einstellungen
Student Guide SIPLACE X-Serie und X4I FSE 364
Manuelle s Absenken der Z -Achse
9.4.3 Manuelles Absenken der Z-Achse
Der TwinHead ist für eine Bestückkraft von 0,5 bis 15 N (bis 30 N für den High Force TwinHead)
ausgelegt.
Besonders um kleine Bestückkräfte realisieren zu können, musste die Drehachse besonders
leichtgängig ausgelegt werden. Die Drehachse wurde daher nicht auf Zugkräfte ausgelegt.
Da die beiden Segmente des TwinHead um 180° verdreht montiert sind, gibt es zwei unterschiedliche
Methoden um die Z-Achse nach unten zu bewegen.
VORSICHT
Beim manuellen Absenken der Z-Achse, kann es sehr leicht zur Beschädigung der TwinHead-
Module kommen!
► Das manuelle Absenken darf nur durch geschultes Personal durchgeführt werden!
VORSICHT
Vor dem manuellen Absenken der Z-Achse muss diese an der entsprechenden Achskarte
unbedingt freigeschaltet werden.
► Beim Freischalten der Z-Achse fährt der Rückholzylinder der Z-Achse nach oben.
► Wird die Achse nicht freigeschaltet, fährt der Rückholzylinder beim manuellen Absenken
der Z-Achse automatisch nach oben und kann hierbei zu Verletzungen und
Beschädigungen am Bestückkopf führen.
Absenken der Z-Achse an P&P-Modul 1
Durch manuellen Druck im dargestellten Bereich des
Mitnehmers der Rückholeinheit, kann die Z-Achse sicher
nach unten abgesenkt werden.
TwinHead
Pipettenwechsler Montage der Pipettenwechsler-Magazine
365 Student Guide SIPLACE X-Serie und X4I FSE
Pipettenwechsler
9.5 Pipettenwechsler
Montage der Pipettenwechsler-Magazine
9.5.1 Montage der Pipettenwechsler-Magazine
Absenken der Z-Achse an P&P-Modul 2
Am Segment 2 kann die Z-Achse nach unten bewegt
werden, indem man den Trägerarm von beiden Seiten
greift und diesen nach unten schiebt.
Montage der Magazine (X/D3-Maschinen)
Der Pipettenwechsler ist zusammen mit dem
Leergurtleitkanal an der Docking Unit befestigt. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie
sind jeweils mit zwei Zylinderstiften zentriert und mit zwei
Senkkopfschrauben fixiert.
Legende
1. Markierungsbohrung PPW
2. Bedienerseite (BE-Tischseite)
3. Pfeil zeigt in Richtung LP-Transport
Richten Sie den Pipettenwechsler so aus, dass die
Markierungsbohrung (Pos. 1) vom Bediener (BE-
Tischseite) her gesehen links liegt.
HINWEIS
Bei X-Maschinen mit MTC ist ein spezieller Adapter für den Pipettenwechsler des TwinHead
notwendig.
TwinHead
Funktionsbeschreibung Pipettenwechsler
Student Guide SIPLACE X-Serie und X4I FSE 366
Funktionsbeschreibung
9.5.2 Funktionsbeschreibung
Das Magazin für Standardpipetten hat eine Positionsmarke für die Lageerkennung, das Magazin für
Sonderpipetten/Greifer hat zwei Positionsmarken. In der Garage werden die Pipetten durch Kugeln
fixiert. Je nach Drehrichtung der D-Achse werden die Pipetten entweder verriegelt oder zur Entnahme
freigegeben.
Lage der Pipetten in den Magazinen
Pipettenwechsler TwinHead
9.5.3 Pipettenwechsler TwinHead
Alle SIPLACE-Maschinen werden bei einer Konfiguration mit einem TwinHead standardmäßig mit
Pipettenwechsler ausgeliefert. Dieser Pipettenwechsler kann bis zu 12 Pipettenmagazine aufnehmen.
Dabei stehen zwei Magazintypen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten
oder Greifer. Der Pipettenwechsler kann je nach Maschinentyp mit Magazinen frei konfiguriert werden.
Er besteht aus einem Standardmodul mit 3 Garagen à zwei Pipetten und einer Garage für eine
Sonderpipette. Diese Konfiguration ist wie in der Abbildung unten gezeigt erweiterbar.

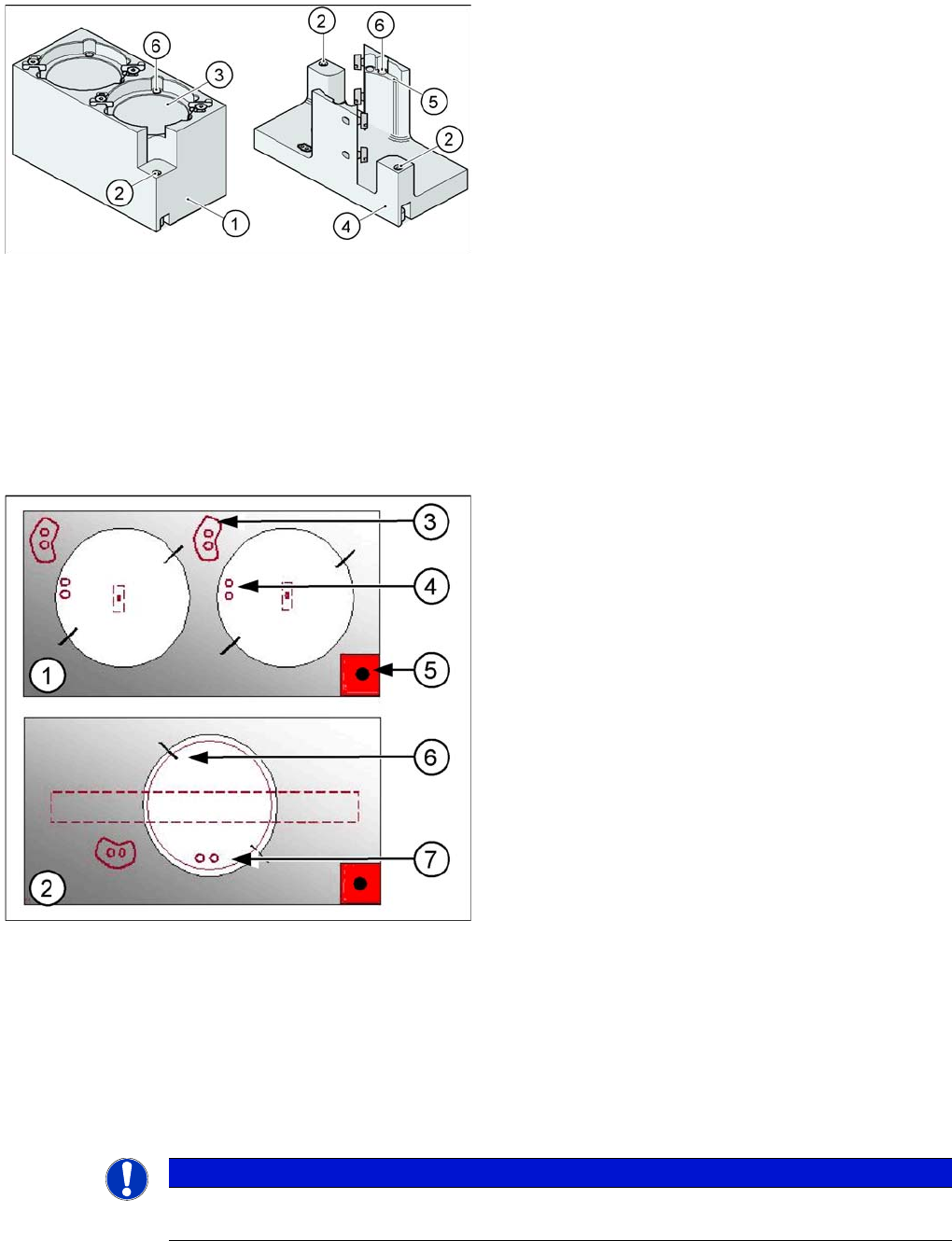

Magazin für Standard- und Sonderpipetten (am Beispiel
HF-/X-/D3-Maschine)
Legende
1. Standardmagazin
2. Positionsmarke
3. Pipettengarage
4. Magazin für Sonderpipetten
5. Pipettengarage
6. Kugeln zum Fixieren der Pipetten
Legende
1. Doppelmagazin für Standardpipetten (Abholwinkel
SW 505 = 184°)
2. Magazin für Sonderpipetten oder Greifer
(Abholwinkel SW 505 = 275°)
3. Indexstifte für die richtige Position der Pipette im
Magazin
4. Position der Pipette mit den Löchern für die
Indexstifte
5. Marke für die Kalibrierung, dient zur
Positionsermittlung des Magazins
6. Zentrierstifte für die Pipetten
7. Die Magazine für die Sonderpipetten sind um 90°
gedreht.
HINWEIS
Ab der SW 505 und höher sind die Magazine für Standard- und Sonderpipetten frei
konfigurierbar.
