TwinHead
Achsansteuerung (FSE) Achsansteuerung TwinHead D-Achse
385 Student Guide SIPLACE X-Serie und X4I FSE
SITEST
► Wählen Sie TwinHead ==> Achsfunktionen ==> Segment
==> DP-Achse auswählen ==> Achsdauerlauf ==> Werte editieren und übernehmen.
Zielposition: 1000 1/100° = 10° = 10000 Digits;
Positionierart: absolut.
Wartezeit: 200 ms
► Betätigen Sie gegebenenfalls die START-Taste.
Verfahrkurven der D-Achse 10-Grad-Drehung
TwinHead - Darstellung für D-Achse 10 Grad
1. Stromsollwert 200 mV/Div
2. Positionsabweichung 500 mV/Div
3. Endemeldung 5 V/Div
Soll-Positionierzeit: ca. 90 ms +/-10, Weg 10000 Digits
Zeitbasis: 50 ms/Div
TwinHead - Darstellung für D-Achse 90 Grad
1. Stromsollwert 200 mV/Div
2. Positionsabweichung 500 mV/Div
3. Endemeldung 5 V/Div
Soll-Positionierzeit: ca. 160 ms +/-20, Weg 90000 Digits
Zeitbasis: 50 ms/Div
Verfahrkurven der D-Achse 180-Grad-Drehung
TwinHead - Darstellung für D-Achse 180 Grad
1. Stromsollwert 200 mV/Div
2. Positionsabweichung 500 mV/Div
3. Endemeldung 5 V/Div
Soll-Positionierzeit: ca. 200 ms +/-20, Weg 190000 Digits
Zeitbasis: 50 ms/Div
TwinHead
Achsansteuerung TwinHead D-Achse Achsansteuerung (FSE)
Student Guide SIPLACE X-Serie und X4I FSE 386
HINWEIS
Die Positionierzeiten der D-Achse des TwinHead sind aus Sicht der Bestückleistung als
unkritisch anzusehen, wenn die Positionierzeit unterhalb 230 ms liegt. Liegt die Zeit darüber,
geht sie in die Bestückleistung ein.
BE-Handling
BE-Wechseltisch Übersicht
387 Student Guide SIPLACE X-Serie und X4I FSE
BE-Handling
10 BE-Handling
BE-Wechs eltisch
10.1 BE-Wechseltisch
Übersicht
10.1.1 Übersicht
Dieses Kapitel beinhaltet die Bereitstellung von Bauelementen durch die Bauelementewechseltische,
die dazugehörige Docking Unit und das pneumatische Schneidgerät.
An der X-Maschine können bis zu vier fahrbare BE-Wechseltische angedockt werden. Die BE-
Wechseltische werden automatisch durch Betätigen von einem Taster mechanisch und elektrisch mit
der Docking Unit verbunden und getrennt. Darüber hinaus können an allen X-Maschinen (außer X4I)
MTC2 eingesetzt werden.

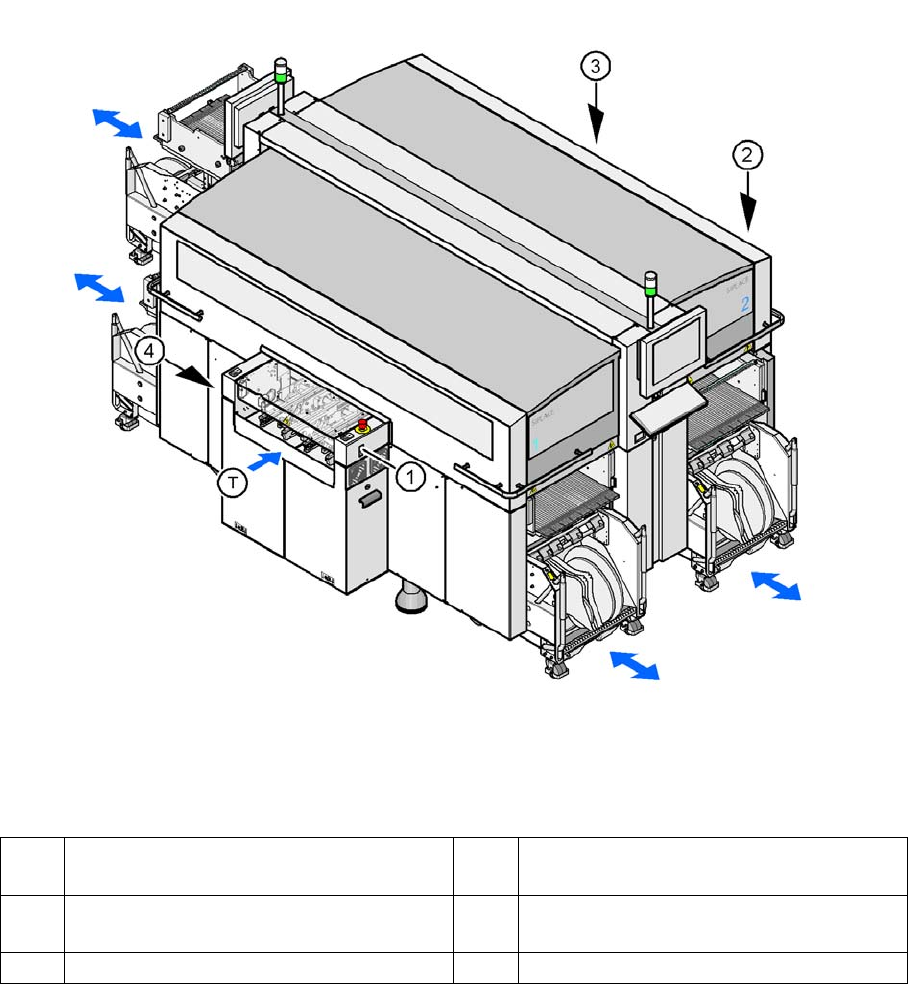

Positionen der Wechseltische und Taster zum An- und Abdocken
Legende
BE- Wechseltisch (X-Tisch)
10.1.1.1 BE- Wechseltisch (X-Tisch)
Der BE-Wechseltisch und die Einzugseinrichtung bilden eine Einheit zur Bauelementebereitstellung.
1 Taster zum An- und Abdocken des BE-
Wagens an Stellplatz 1
3 Taster zum An- und Abdocken des BE-
Wagens an Stellplatz 3
2 Taster zum An- und Abdocken des BE-
Wagens an Stellplatz 2
4 Taster zum An- und Abdocken des BE-
Wagens an Stellplatz 4
T Leiterplattentransportrichtung
