Aimex3C系统手册.pdf - 第104页
4. 生产准备 SYS-AIMEX3C-007S0 88 AIMEX III/AIMEX IIIc 系统手册 4.6 供料器的成批更换 移动式料站的机器时，能够批量更换 供料器。 请以 MFU-65(II) 为单位更换供料器。将用于下一次生产的供 料器搭载到备用 MFU-65(II) 上，然后替换下 当前使用的 MFU-65(II)。通过上述手段缩短换线时间。 4.6.1 供料器成批更换的向导画面 4.6.2 供料器成批更换的方法 供料…
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
87
4.5.5 吸嘴置放台一览表
适用吸嘴置放台种类如下所示。
识别记号
（pit 数）
使用工作头 备考
NC03C (3） H01/H02(F) 工作头
NC08C (8）
NC8LC (8） 料盘单元 -LTW(2), 料盘单元 -M
NCPTC (16） 料盘单元 -LTW(2), Long
NCKTC (11） 料盘单元 -LTW(2), Long
NCFTC (6） 料盘单元 -LTW(2), Short
NCETC (5） 料盘单元 -LTW(2), Short
NL30A (30） H08M(Q) 工作头
NL16A (16） 料盘单元 -LTW(2), 料盘单元 -M
NL17A (17） 料盘单元 -LTW(2), 料盘单元 -M
NL18A (18） 料盘单元 -LTW(2),Short
NL36A (36）
NA74A (74） H24(G, S) 工作头
NB12A DX 工作头
NB14A 料盘单元 -LTW(2)
NB15A
NB16A 料盘单元 -LTW(2), 带共面性检测传感器
NB23A
䇼ࡡ䇦ਭ
䇼ࡡ䇦ਭ
01SYS-0377-S
䇼ࡡ䇦ਭ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
88 AIMEX III/AIMEX IIIc 系统手册
4.6 供料器的成批更换
移动式料站的机器时，能够批量更换供料器。
请以 MFU-65(II) 为单位更换供料器。将用于下一次生产的供料器搭载到备用 MFU-65(II) 上，然后替换下
当前使用的 MFU-65(II)。通过上述手段缩短换线时间。
4.6.1 供料器成批更换的向导画面
4.6.2 供料器成批更换的方法
供料器的批量更换通过换线菜单画面开始实行。请将批量更换的操作权设置为有效并进行以下作业。
1. 请选择 [Batch feeder change] 菜单。
2. 显示更换向导画面。请根据指示更换 MFU-65。
3URFHGXUHV
30SYS-0925-S
㔕䇗ഴ㺞ᱴ⽰ᗻ㾷Ⲻ֒ѐȾ䈭ԄᐜםⲺ֒ѐᔶခ䘑㺂Ⱦ
֒ѐ↛僚
֒ѐ↛僚
30SYS-0926
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
89

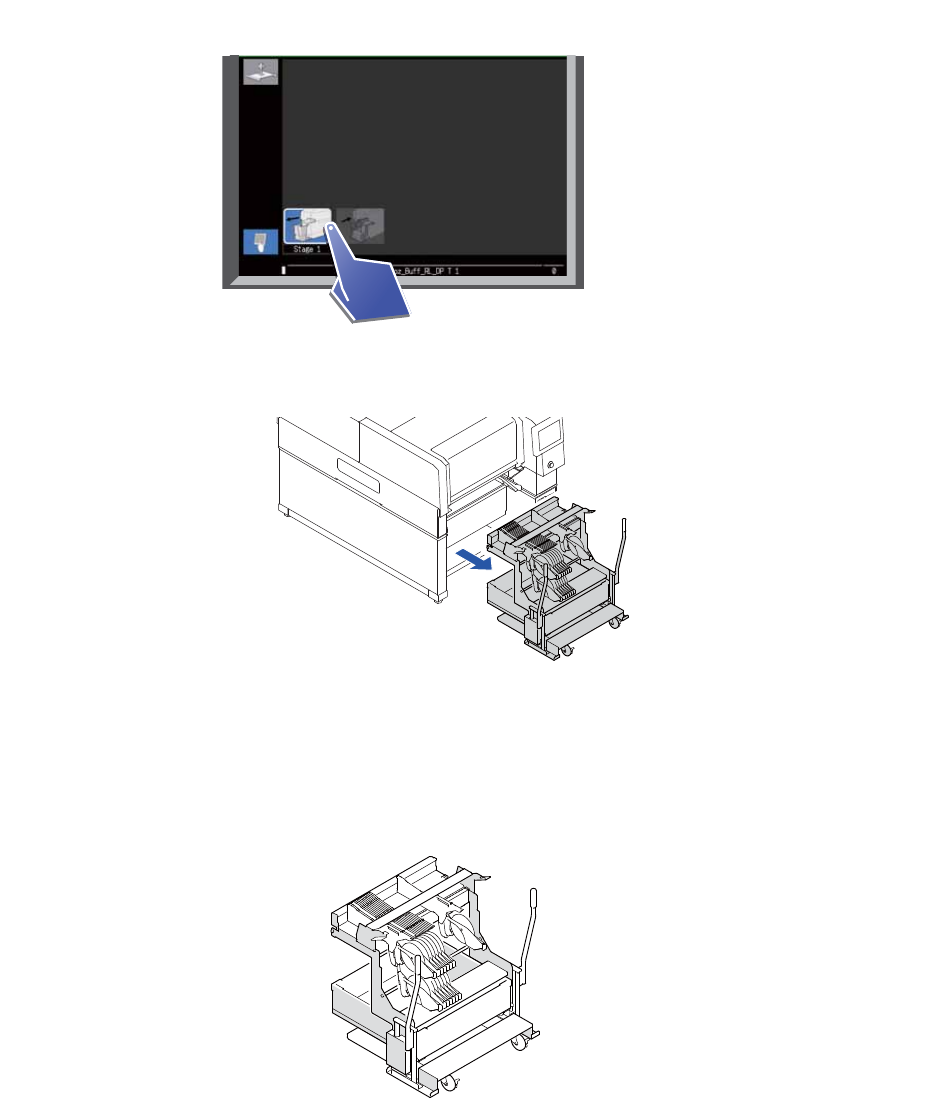

MFU-65(II) 的卸载
1. 请点击 [ 卸载料站 ] 按键。
2. 慢慢地将 MFU-65(II) 从机器中拉出。
MFU-65(II) 的卸载
1. 准备搭载了供料器的 MFU-65(II)。
30SYS-0927
30SYS-0955
30SYS-0958
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
