Aimex3C系统手册.pdf - 第169页
SYS-AIMEX3C-007S0 5. 生产 AIMEX III/AIMEX IIIc 系统手册 153 拉出料盘托架 1. 打来料盘单元 -LTW(2 ) 的正面安全门。正面安全门分为上下 2 层。请打开补充料盘侧的拉门。 2. 请确认要补充的料 槽。需要补充料盘的料槽显 示为亮灯。或者向导画面中所选择 的料槽显示为灭灯。 3. 请打开挡板的锁扣 。 备注 上述操作只适用于料盘单元 -LTW2。如果使用料盘单元 -LTW，请捏住提纽…
5. 生产 SYS-AIMEX3C-007S0
152 AIMEX III/AIMEX IIIc 系统手册
5.5.2 向导画面和补充步骤 （Verify OFF 时）
请确认元件补充向导画面。
请将进行元件补充的一侧的操作权变成有效，然后进行以下的作业。
注意 39
• 不抬起托架档块就进行元件的补充作业时，有可能损坏料盘托架或者料盘箱。
ᖉс㇣ཪ䭤δрсεθቧ㜳ཕ䘿ᯏ″ȾԄࡦⲺᮦᆍѰᯏ″
1RȾ
ԛ㬓㢨Ⲻᮦᆍ㜂Ქᱴ⽰㻡䘿Ⲻᯏ″Ⱦ
ć$Ĉૂć%Ĉ㺞⽰ᯏⴎⲺփ㖤Ⱦδ$φрቸθ%φсቸε
ᑜᴿ㓘㢨䇦ਭⲺᯏ″р䴶㾷ᆿ㻻ᯏⴎȾᇂᡆᆿ㻻㓘㢨Ѱ㔵㢨Ⱦ
30SYS-0997-S
ᱴ⽰㻡䘿Ⲻᯏ″Ⲻᯏ″ਭ⸷Ⱦ
ᱴ⽰㻡䘿Ⲻᯏ″Ⲻᯏㄏ⌞䠀Ƚ੮ᯯੇૂ੮ᔶခ⛯δθεȾ
ᱴ⽰㻡䘿Ⲻᯏ″Ⲻ֒ѐੇሲȾ
ć$Ĉ㺞⽰рቸᯏⴎⲺᯏ″Ƚ⅗ᯏ″ⲺᯏⴎȾ
ࡓခᯏㄏ ੮ѣⲺᯏㄏ
ᇂᡆᯏⴎݹԬᆿ㻻
⅗ᯏㄏ
ঋ࠱䭤࠽ᦘ⭱䶘Ⱦ
ᆿ㻻ᯏⴎݹԬδᯏⴎ%ε
ᆿ㻻ᯏⴎݹԬδᯏⴎ$ε
ᯏ″
ᯏ″
⭱䶘࠽ᦘੇሲ
⭱䶘࠽ᦘੇሲ
֒ѐੇሲ
ᯏㄏؗᚥ
֒ѐੇሲ
ᯏㄏؗᚥ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
153

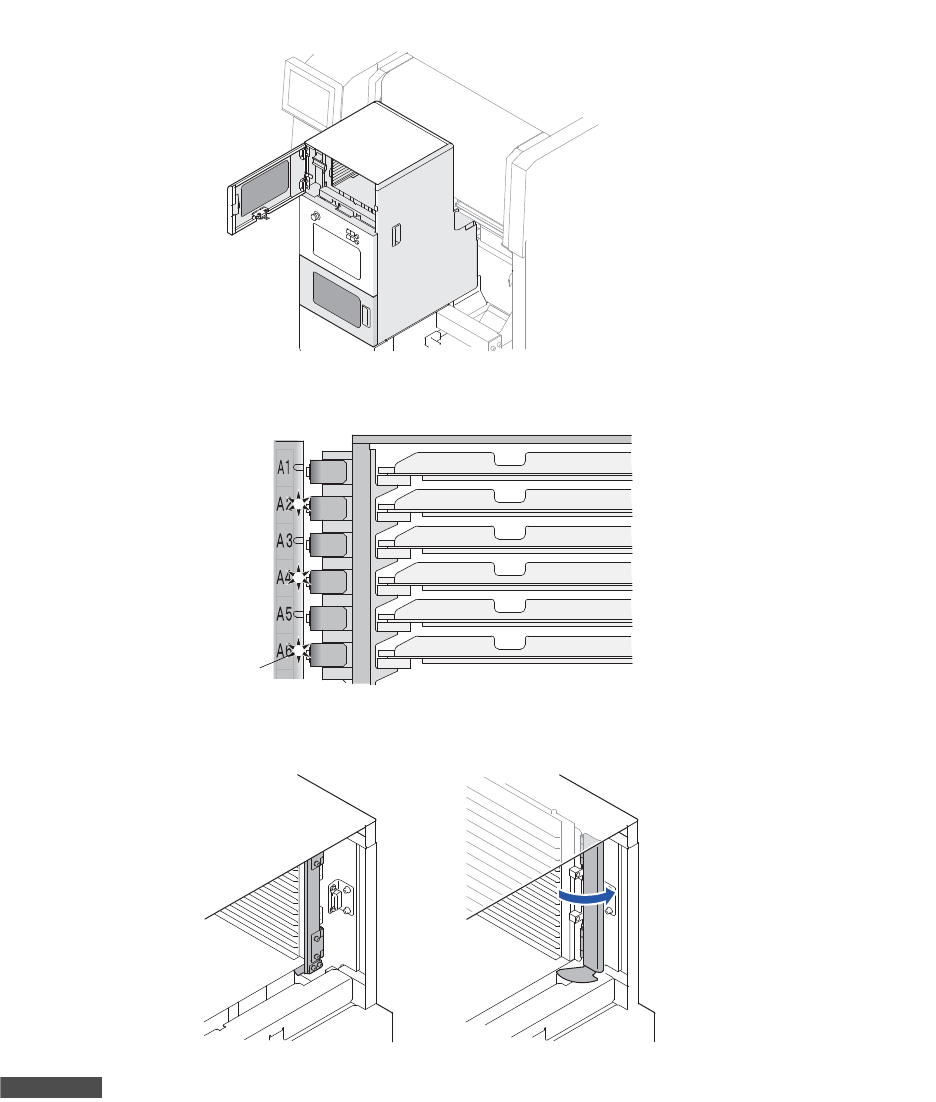

拉出料盘托架
1. 打来料盘单元 -LTW(2) 的正面安全门。正面安全门分为上下 2 层。请打开补充料盘侧的拉门。
2. 请确认要补充的料槽。需要补充料盘的料槽显示为亮灯。或者向导画面中所选择的料槽显示为灭灯。
3. 请打开挡板的锁扣。
备注
上述操作只适用于料盘单元 -LTW2。如果使用料盘单元 -LTW，请捏住提纽将料盘托盘提上去。
30SYS-0960
01SYS-0246
LED
30SYS-0961
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
5. 生产 SYS-AIMEX3C-007S0
154 AIMEX III/AIMEX IIIc 系统手册

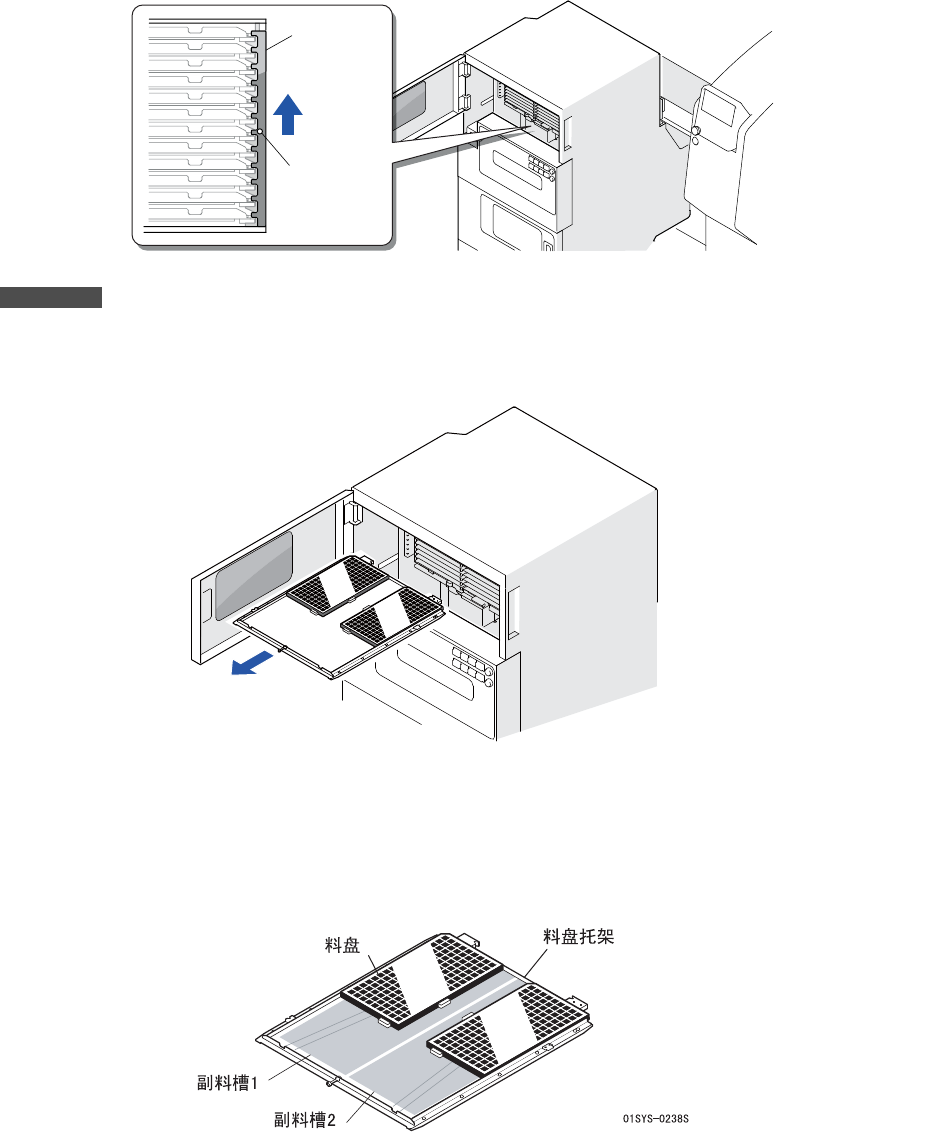

备注
即时在托架挡块下降的状态下，也能拉出一半料盘托架。该设计是为了方便操作人员确认元件状态。补充料盘元件时，务必提升料盘托架。
4. 从需要补充元件得了槽内抽出托盘。
将料盘元件插入料槽。
1. 将料盘搭载到料盘托盘上。
30SYS-0736S
ᤣ
ᠬᶊᣵഫ
01SYS-0719
