4.9.2 料盘的安装步骤

请将要进行料盘安装的一侧的操作权变成有效。然后进行以下的作业。

拉出料盘

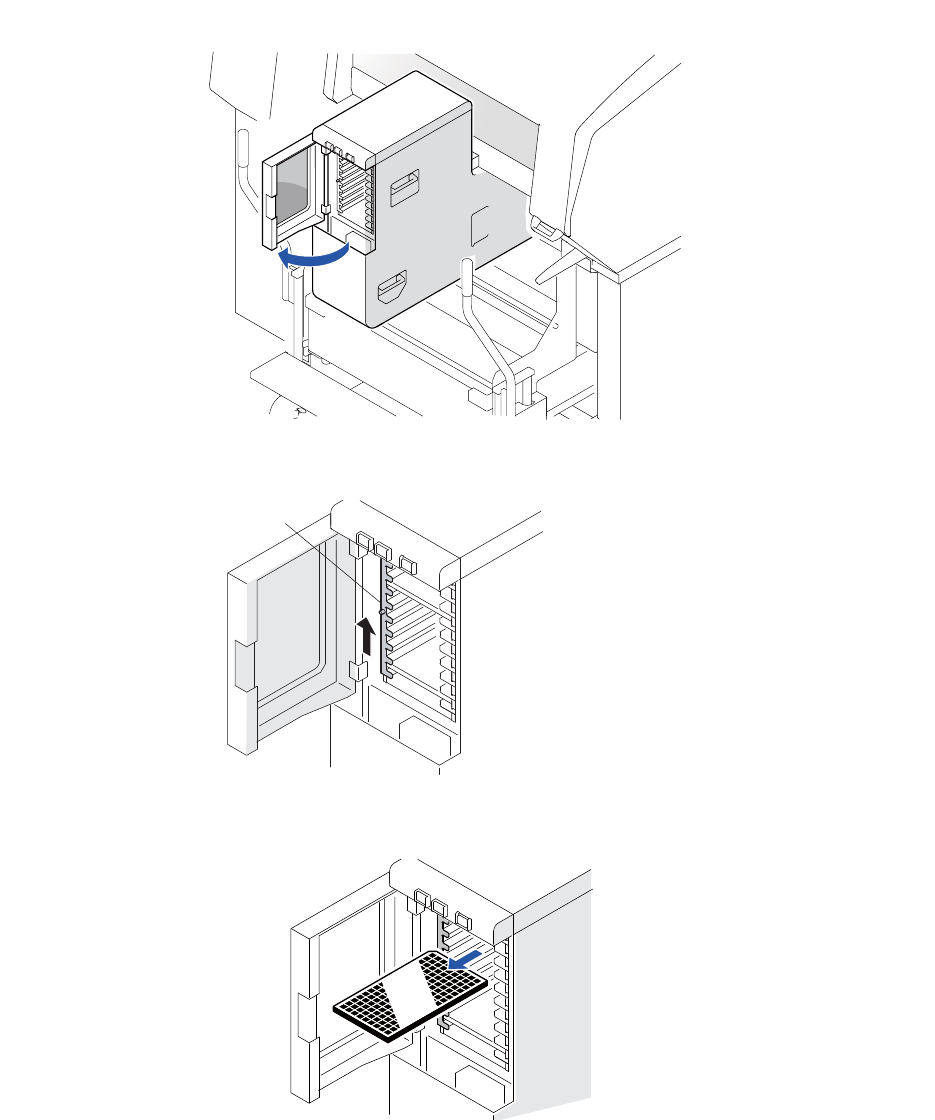

1. 打开料盘单元 -M 的正面门。

2. 请提起料盘挡块。

3. 如果要补充元件的料槽上有料盘，请取出。

30SYS-0702a

6<66

᭭Ⲭᣵഫ

30SYS-0721

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

115

扫描元件。

不使用 Verify 功能时，不需要该操作。

1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。

a. 请在 KIT Handy 或 KIT Manager 的画面上选择要补料的料槽。

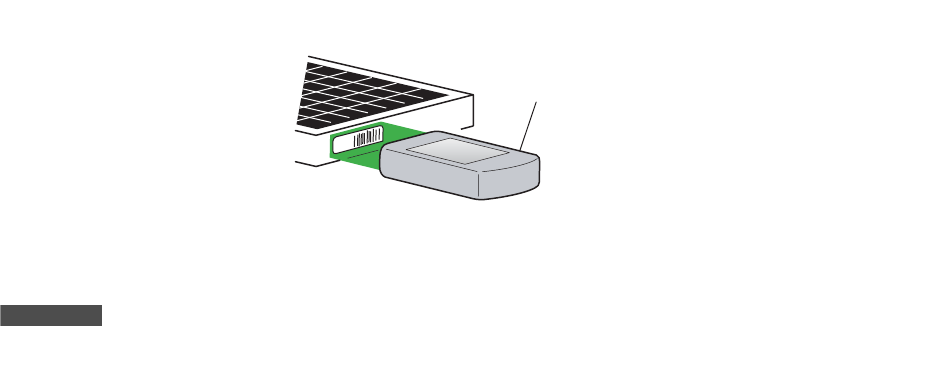

b. 请利用 KIT Handy 或手持式扫描器扫描元件的条形码或 DID。

备注

料盘验证的详细请参考「Nexim 使用说明时」。使用 Fujitrax 时，清参考「Fujitrax Verifier 用户手册」的「5. 料盘元件的验证方法」。

2. 通过向 KIT Handy 输入第一个吸取元件的 X, Y 坐标，可以指定料盘元件的吸取开始点。详细请参考

「4.9.3 指定料盘元件的吸取开始点」。

30SYS-0157S

Kit Handy

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

116 AIMEX III/AIMEX IIIc 系统手册

将料盘元件插入料槽。

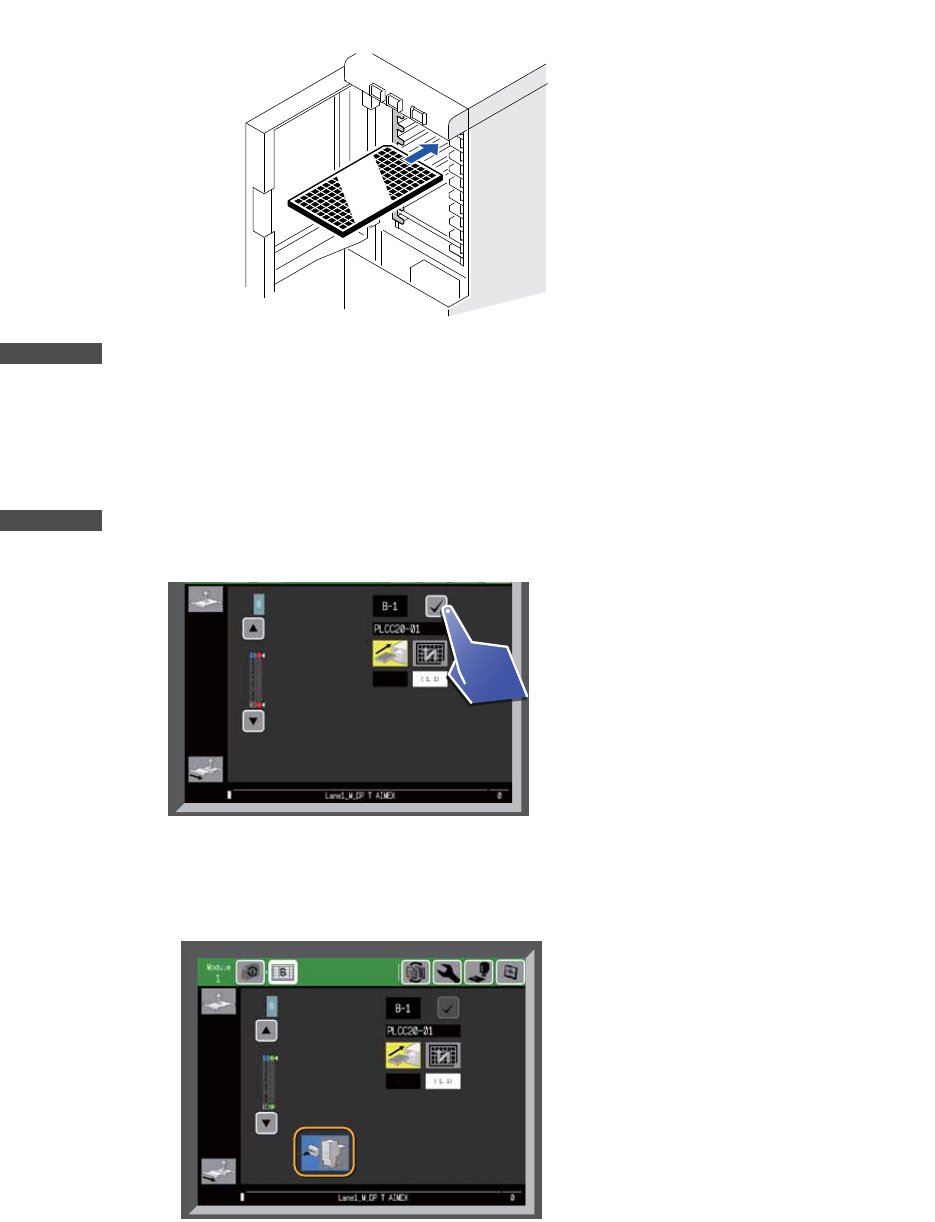

1. 请在作业向导画面上确认料槽位置，然后安搭载料盘。

备注

请将料盘安静地插入料槽，插入时避免料盘与料槽碰撞。此外，避免料盘与料槽内部的挡块接触，如果接触，请稍稍撤回料盘。

2. 此处指定最初吸取的元件。详细操作请参考 " 4.9.3 指定料盘元件的吸取开始点 "。

3. 请再完成补充的料槽的被选状态下，点击 [ 搭载料盘 ] 按键。

备注

运用 Verify 功能时，不需要第 2、3 步。

4. 如果还有其他更换料盘的指示，请从此处开始重复操作。

5. 完成全部的补料作业后，请按 [COMPLETE] 按钮显示向导画面。

30SYS-0176

30SYS-0972

30SYS-0973
