Aimex3C系统手册.pdf - 第196页
5. 生产 SYS-AIMEX3C-007S0 180 AIMEX III/AIMEX IIIc 系统手册 5.6.3 有效利用供应预约功能时 根据机器的向导画面，能够高效率地 进行料盘单元 -M 的元件补充即使取消机器 的向导，通过按下 [SUPPLY PARTS] 按钮也能够高效率地进行元件 补充。请在以下的情况下利用本功能。 • 操作员暂时离开机器，为了不发生料 尽，现在就想要完成次料站 的元件补充。 1. 在自动运转中，请 按下…
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
179

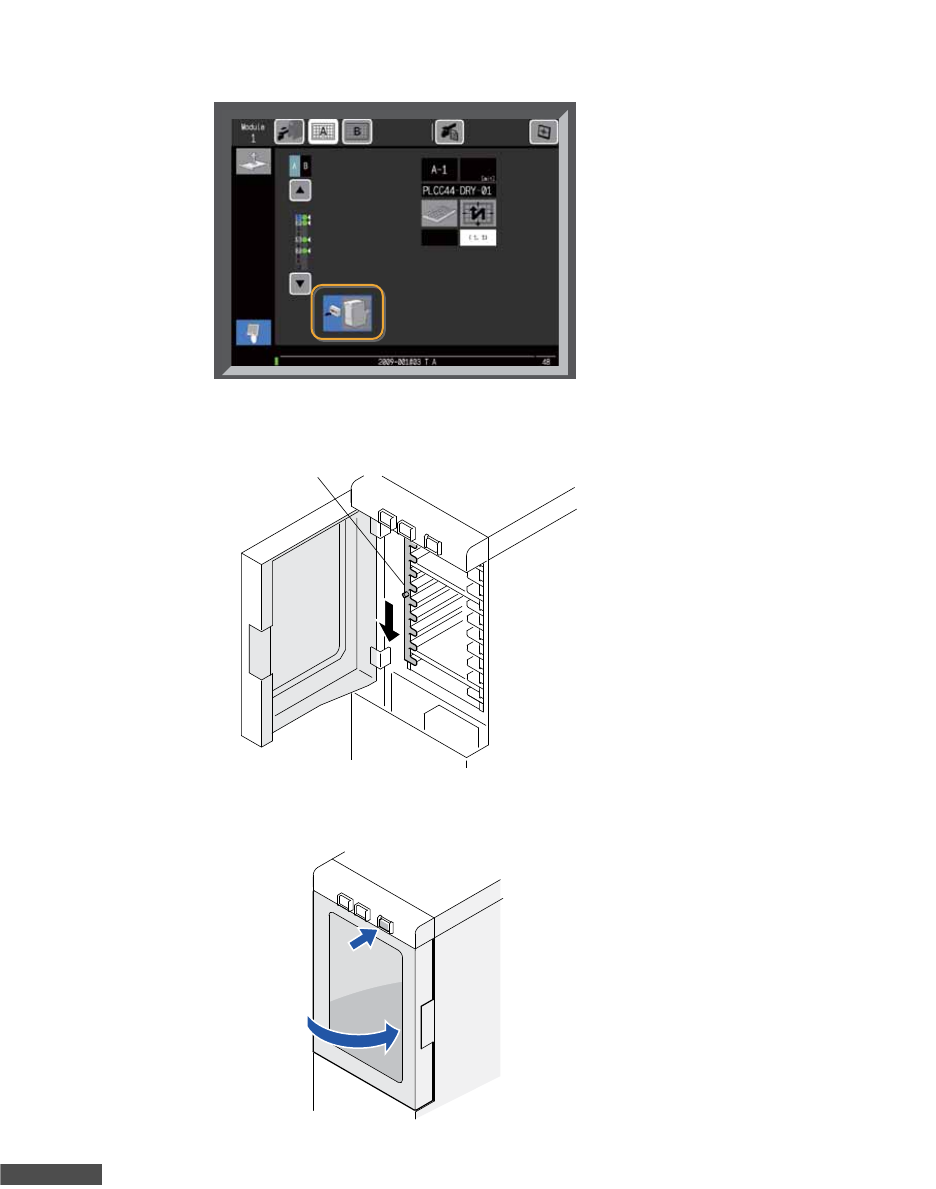

6. 对于料尽的料槽，如果不需要补充时，请取出空料盘。
7. 完成所有的补充后，就会显示 COMPLETE 按钮按下的向导画面。
8. 请下降料盘挡块。
9. 请关闭正面门，按下 COMPLETE 按钮。开始生产。
备注
请轻轻关闭正面门，以免料盘单元 -M 受到冲击。
30SYS-1010
6<66
᭭Ⲭᣵᴵ
30SYS-0179
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
5. 生产 SYS-AIMEX3C-007S0
180 AIMEX III/AIMEX IIIc 系统手册
5.6.3 有效利用供应预约功能时
根据机器的向导画面，能够高效率地进行料盘单元 -M 的元件补充即使取消机器 的向导，通过按下
[SUPPLY PARTS] 按钮也能够高效率地进行元件补充。请在以下的情况下利用本功能。
• 操作员暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。
1. 在自动运转中，请按下 [SUPPLY PARTS] 按钮。[SUPPLY PARTS] 按钮开始闪烁。
2. 显示安装画面。料盘单元 -M 进行回避动作，处于能够进供料的状态。
3. 打开正面安全门搭载料盘。搭载方法请参考 「5.6.1 向导画面和补充步骤 （Verify ON 时）」或
「5.6.2 向导画面和补充步骤 （Verify OFF 时）」。
4. 请关闭正面安全门并按 [COMPLETE] 按钮。
6<66
6833/<3$576ᣝ䪂
30SYS-0179
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
181
5.7 多功能生产运用 （AIMEX-3）
多功能生产指在双机械手机器的 Said1、Said2 两侧，各机械手独立贴装电路板的运用方法。
使用该功能时，需要满足以下条件。
• 机器必须是双搬运轨道规格。
• 每条通道都有生产 Job 被传输。
除此之外，关于多功能生产的详细说明请参考收录于 「AIMEX_ 多功能生产运用手册」。
5.7.1 操作画面
主画面显示的操作向导与一般生产时的画面相同。但是状态区的显示会发生变化，以下是详细区别。
关于状态区的显示
状态区与一般生产时相同，用于显示各侧的生产形态。
• 示意图内的数字表示为 Said 的号码。
• 背景为蓝色的示意图表示为持操作权侧。上图所示的供料器补料画面是 Said2 的向导。
• 请利用 [ENABLE/LOCK] 按钮进行操作权的切换。
30SYS-1123
30SYS-1124
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
