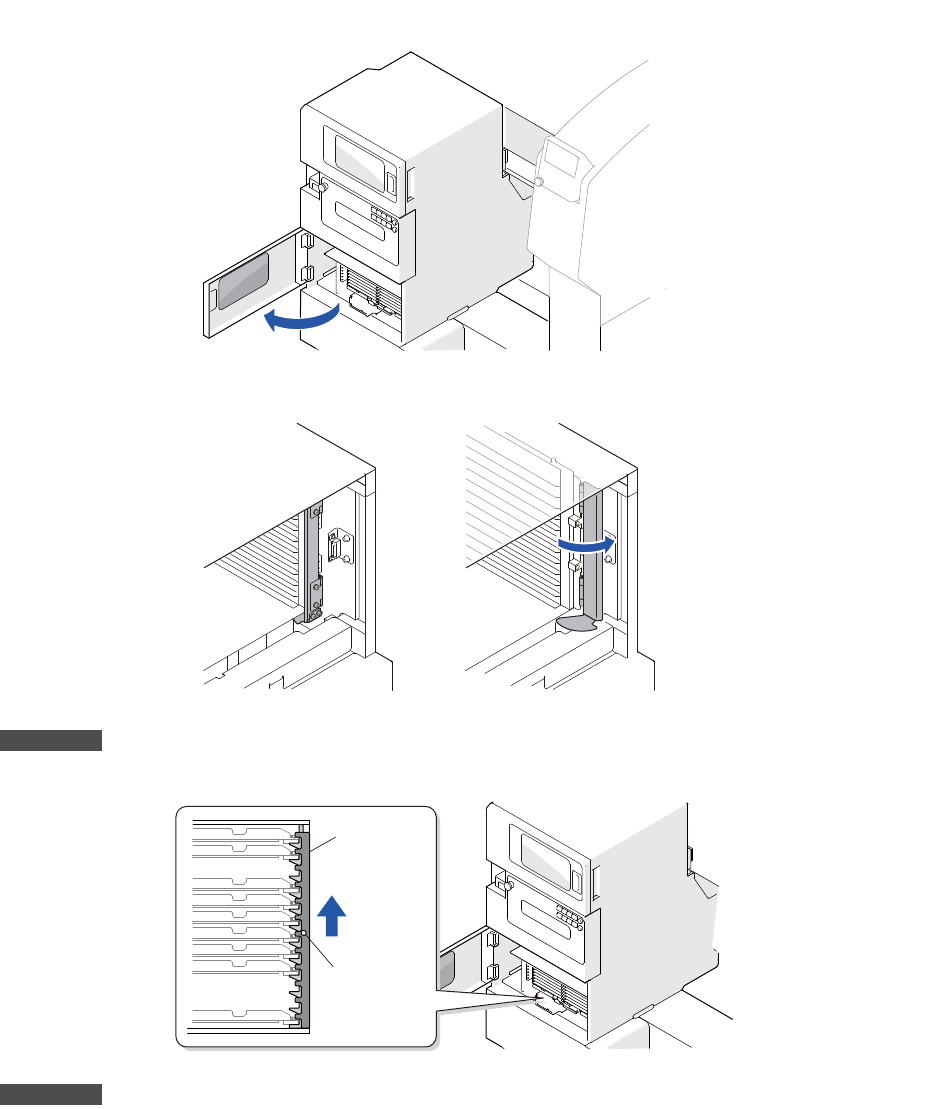

拉出料盘托架
1. 打来料盘单元 -LTW(2) 的正面安全门。请打开下层的安全门。
2. 请打开挡板的锁扣。
备注
上述操作只适用于料盘单元 -LTW2。如果使用料盘单元 -LTW，请捏住提纽将料盘托盘提上去。
备注
即时在托架挡块下降的状态下，也能拉出一半料盘托架。该设计是为了方便操作人员确认元件状态。补充料盘元件时，务必提升料盘托架。
30SYS-0731
30SYS-0961
30SYS-0732S
ᤣ
ᠬᶊᣵഫ
oNnLLVIq
oNnLLVIq
