2. 各部分的名称和功能 SYS-AIMEX3C-007S0 34 AIMEX III/AIMEX IIIc 系统手册 D: Job 显示区 显示已上传到机器的 Job 名。上段显示通道 2，下段显示通道 1。除此之外还显示通道上是否有电路板以 及生产块数的信息。 通过显示的颜色判断通道上是 否有电路板。 正反面随机生产时的 Job 显示栏 a. 在各通道上生产的电路板面 • 上传 Job 之后，立即显 示 「Lane1:Top」 「L…
SYS-AIMEX3C-007S0 2. 各部分的名称和功能
AIMEX III/AIMEX IIIc 系统手册
33
B: 画面切换按键 常设按键区
显示模组号码此外，配置有切换显示画面的按键。
• 背景是白色的按键显示活动状态。
C: 向导区
显示运转状态或者操作要求。换线和维修保养时的作业向导。
以示意图的形式进行向导。不同的向导种类显示不同颜色的示意图背景。

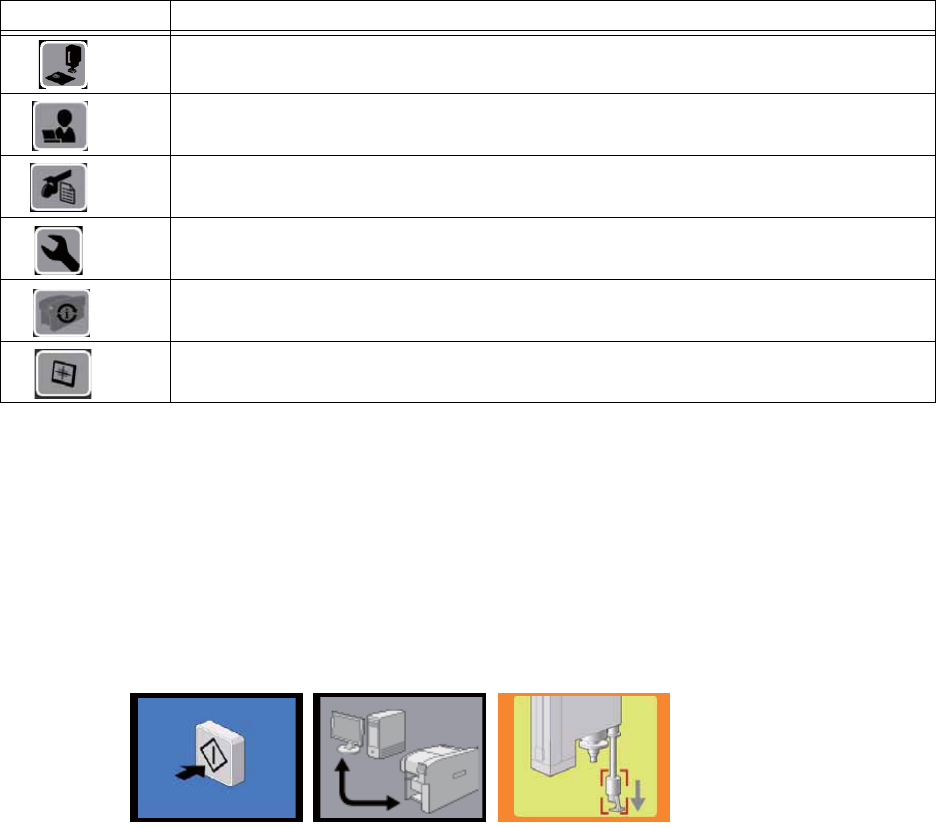

示意图 含义
[ 生产 ] 按键。按下此按键后，机器变为生产模式。
[ 机上编辑 ] 按键。按下此按键后，画面变为机上编辑菜单画面。
[ 供料器信息 ] 按键。按下此按键后，画面显示供料器信息。
[ 手动 ] 按键。按下此按键后，画面变为手动指令模式。
[ 换线信息 ] 按键。按下此按键后，画面显示换线菜单。
[ 监视器 ] 按键。按下此按键后，画面显示机器内相机拍摄的影像。
1 蓝色 表示对操作员的作业要求。
2 灰色 表示机器状态。
3 黄色 表示警告。其中特别警告部位显示为红框。
30SYS-0881
123
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
2. 各部分的名称和功能 SYS-AIMEX3C-007S0
34 AIMEX III/AIMEX IIIc 系统手册

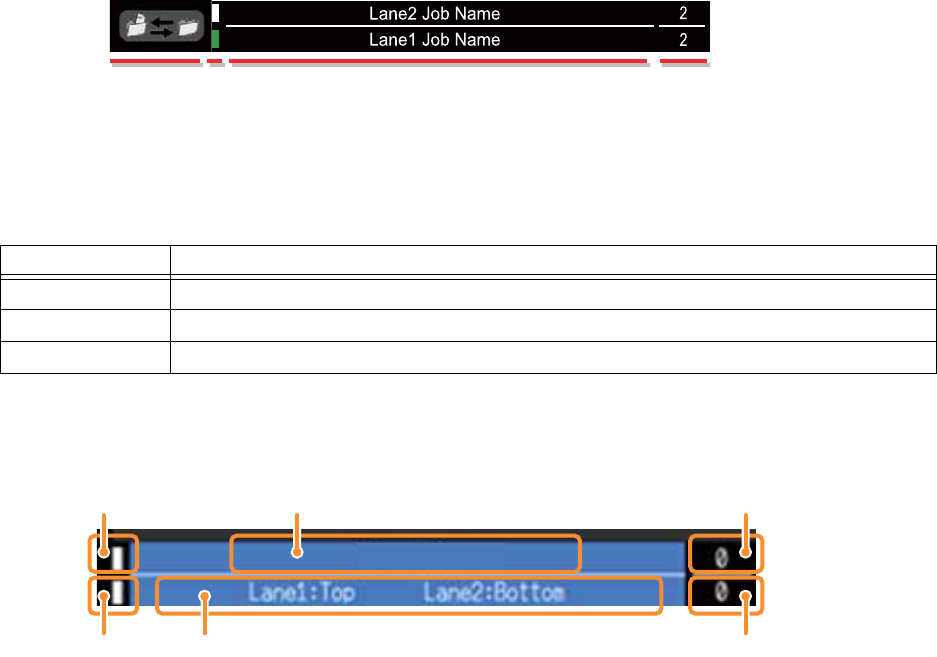

D: Job 显示区
显示已上传到机器的 Job 名。上段显示通道 2，下段显示通道 1。除此之外还显示通道上是否有电路板以
及生产块数的信息。
通过显示的颜色判断通道上是否有电路板。
正反面随机生产时的 Job 显示栏
a. 在各通道上生产的电路板面
• 上传 Job 之后，立即显示 「Lane1:Top」「Lane2:Bottom」。
• 显示生产中各通道正在生产的电路板面。
• 在通道 1 中没有电路板的状态下停止生产时，Lane1 将显示为 Top。
• 在通道 2 中没有电路板的状态下停止生产时，Lane2 将显示为 Bottom。
b. Job 名
c. Top 面完成生产的数量
d. Bottom 面完成生产的数量
e. Lane1 内是否有电路板
f. Lane2 内是否有电路板
1 Job 切换的向导 3 Job 名
2 搬运轨道上是否有电路板 4 完成生产的电路板数量
显示色 内容
白色 搬运轨道上没有电路板。
黄绿色 搬运轨道上有正在生产的电路板。
绿色 搬运轨道上有完成生产的电路板。
01SYS-0924
213 4
A Job name
01SYS-1064-a
c
d
a
b
f
e
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 2. 各部分的名称和功能
AIMEX III/AIMEX IIIc 系统手册
35

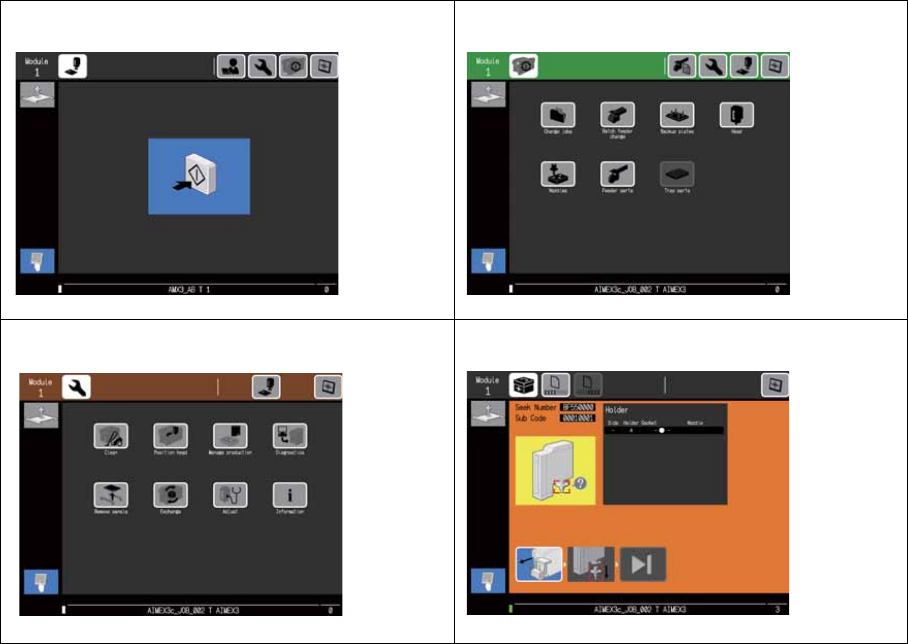

关于向导画面
机器通过画面向操作人员发出作业指示。
生产模式画面 换线信息画面
手动指令模式画面 故障接触向导画面
30SYS-0938
30SYS-0939
30SYS-0940
30SYS-0941
