9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0

286 AIMEX III/AIMEX IIIc 系统手册

回复 CPU 之后

需要进行以下操作。

a. 3.Job 传输

b. 指示校正的重新测定

c. 模组功能设定

备注

在更换 CPU 箱后，也需要再进行 [ 矩阵数据的注册 ] 和 [ 料站倾斜数据的注册 ] 关于这些作业请参照辅助软件操作手册 [6. 固有值的操作 ] 和

[12. 料站倾斜测定 ]。

除此以外，请确认贴装工作头上没有安装着吸嘴和机器内没有电路板。将机器的主电源开关为 ON 之后，

请进行以下的作业。

1. 请确认对象模组的序列号。

2. 请按照事先的备份，重新设定辅助软件的机器功能设定。

3. 将 Job 从主系统上传到机器内。

4. を在吸嘴置放台内安装治具吸嘴，指定校正的重新测定。详细内容请参照 FUJI 辅助软件操作手册

（在线手册）[ 如何进行校正值的再测定指定 ]。

5. 按下操作面板的 START 按钮后，开始校正。

备注

请在主电源开关为 ON 并经过 30 分钟以后执行此操作。因为元件相机升温需要时间。

6. 如果使用最终手动修正进行精度补正时，请实施机上 PAM，算出最终修正量。

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法

AIMEX III/AIMEX IIIc 系统手册

287

9.5 TcpIpSetting

在基座处于紧急模式下启动时，用于变更基座的网络设定。

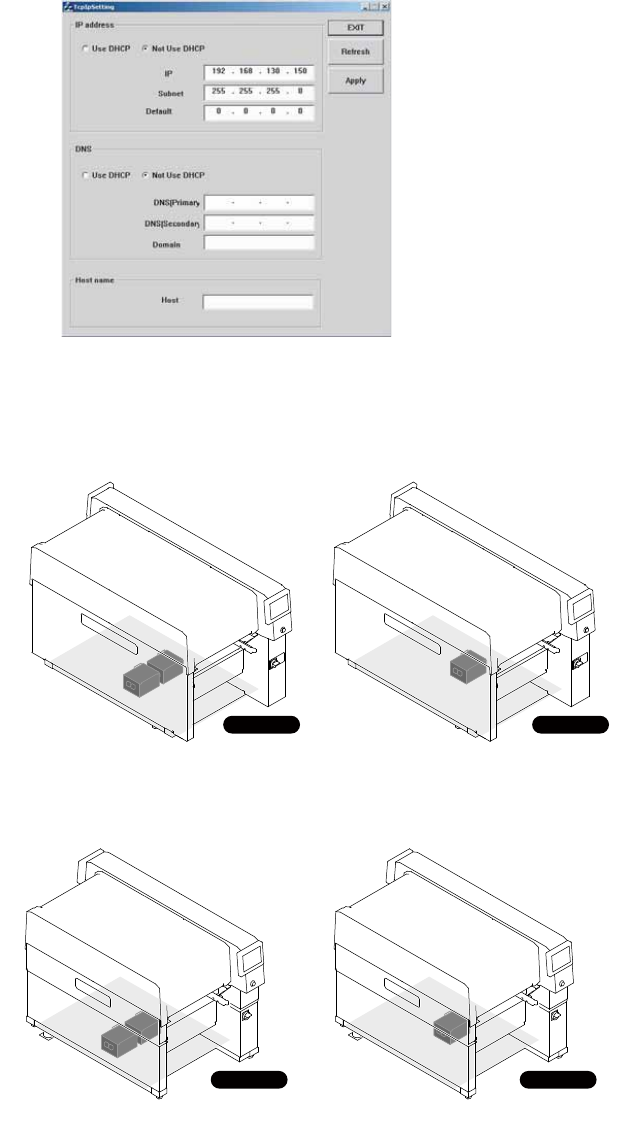

CPU 的配置如下所示。

• AIMEX-3

• AIMEX-3c

NXTST0007E

30SYS-1117

Side 1Side 1

Facing robot module Single robot module

Side 1

30SYS-1088

Side 1

Facing robot module Single robot module

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0

288 AIMEX III/AIMEX IIIc 系统手册

9.5.1 准备作业

请事先进行以下准备作业。

1. 请准备软件 DVD。

2. 将机器的主电源开关 OFF 后，取下 CPU 正面的输送槽或者盖罩等。详细内容请参考机械手册的「7.

元件的更换」- 「CPU 箱的更换」。

3. 请准备交叉以太网电缆。需要链接机器与 PC 的延长线。

备注

根据使用 PC 情况，也可以使用直通电缆进行连接。

9.5.2 设定步骤

1. 请用电联连接 CPU 箱与 PC。

2. 将PC 的IP 地址变更为“169.254.0.200”。

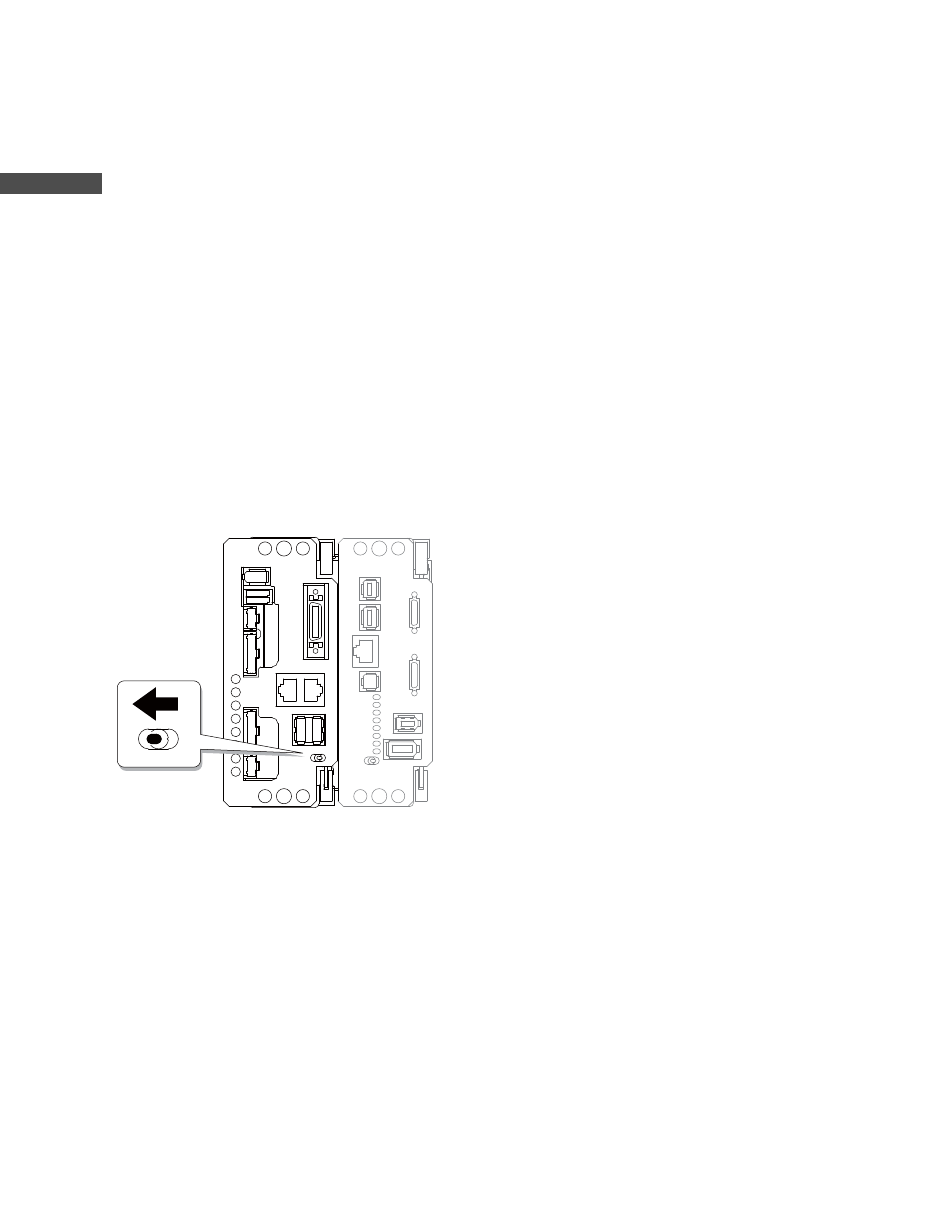

3. 将纽子开关设置到右侧。这样将 CPU 的电源 ON 时，CPU 就会以 emergency mode 启动。进行双机

械手的模组 CPU 恢复时，同时将边上 CPU 的纽子开关也向右设置。

4. 将机器的主电源开关设置为 ON。

5. 将软件 DVD 插入驱动器中，从资源管理器中启动 DVD。

6. 双击 [AIMEX] 后，双击 [Tool]。

7. 启动 TcpIpSetting.exe。

8. 在各自相应的文本框内指定新的 IP 地址、子网掩码以及默认值网关。

9. 指定主电脑名使用域时，也请输入域信息。

10. 使用 DNS 服务器时，在相应的文本框中指定代替的 DNS 服务器。

11. 所有的设定结束后，单击 [ 应用 ] 后，将新的设定传送给机器。

12. 单击 [ 结束 ]，结束软件。

01SYS-0944
