SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
79
3. 请打开机器的正面安全门。
4. 向下压拉杆，从吸嘴置放台的前方将其取出。
5. 准备要安装到机器内吸嘴置放台。
6. 滑动挡板，补充必要的吸嘴。
注意
务必阅读注意 32。
7. 将吸嘴置放台安装到机器上。向下压拉杆，将置放台从后部插入再顺势夹入机器内。
注意
务必阅读注意 33。
8. 将拉杆位置复原。
9. 确认吸嘴置放台是否完全嵌入吸嘴更换器内。
6<66
ఈ㕂ᬒৄ
ࠊᴚ
ᑇᵓ
ఈ
1;71=66
6<66
1
2
ᵼ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
80 AIMEX III/AIMEX IIIc 系统手册
10. 需要进行贴装头等其他配件的更换作业时，请再此时进行。
11. 请关闭正面安全门。
12. 请将拆下来的各配件再装回机器上。
13. 完成吸嘴的更换作业。保管卸下的吸嘴时，请在湿度低 30% 的环境下保管。
4.5.3 运用混合校正功能时
运用混合校正功能时，需要事先进行以下确认。
治具元件的确认
搭载用于混合校正的治具吸嘴是，推荐现在搬运导轨前确认已设置的治具元件。治具元件或治具台上有污
渍时，请用棉棒擦净。
• 使用 H24(G,S) 工作头进行生产时，不要将玻璃质治具元件搭载到治具台上。
注意 65
• 请注意不要使治具元件掉落或丢失在机器内等。此外，将治具元件放置在贴装区域内就关闭机器的
主电源开关，会成为丢失治具元件的原因。

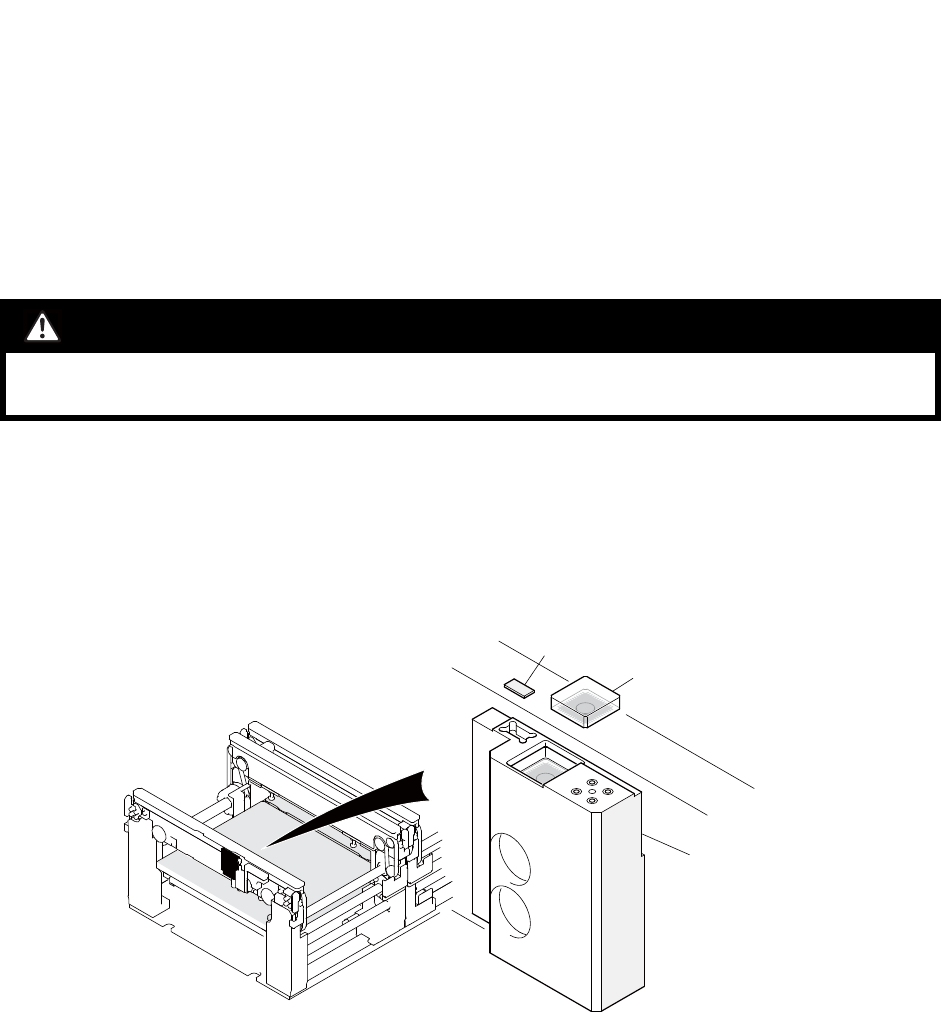

芯片治具元件
玻璃治具元件
治具台
01SYS-0273-Sa
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
81
4.5.4 吸嘴一览表
所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别吸嘴。
H01, H02(F) 工作头
备注
HBC 是混合校正的缩写。
备注
使用带元件有无确认传感器的工作头的时候，请不要安装带橡胶垫的吸嘴 (2.5G、5.0G 等 )。如果安装了带橡胶垫的吸嘴，就无法进行元件有
无的确认。
吸嘴尺寸 识别色 H01/H02(F) 用吸嘴 （ID）
φ 1.0 粉红色 AA0ASxx (L13)
φ 1.3 绿色 AA0AXxx (L14)
φ 1.3 MELF 橙色 AA0MZxx (L34)
φ 1.8 水蓝色 AA0HSxx (L15)
φ 1.8 MELF 橙色 AA11Rxx (L35)
φ 2.5 紫色 AA0HTxx (L16)
φ 2.5 MELF 橙色 AA0MLxx (L36)
φ 2.5 G 紫色 AA084xx (L56)
φ 3.7 黄绿色 AA0HWxx (L17)
φ 3.7 G 黄绿色 AA085xx (L57)
φ 5.0 淡紫色 AA0HXxx (L18)
φ 5.0 G 红色 AA072xx (L58)
φ 7.0 淡紫色 AA080xx (L19)
φ 7.0 G 深红色 AA073xx (L59)
φ 10.0 淡紫色 AA081xx (L20)
φ 10.0 G 深蓝色 AA074xx (L60)
φ 15.0 淡紫色 AA082xx (L21)
φ 15.0 G 白色 AA075xx (L61)
φ 20.0 淡紫色 AA083xx (L22)
φ 20.0 G 灰色 AA076xx (L62)
治具 AA05Zxx (J03)
治具 （用于角度补正） AA50Sxx (J08)
治具 （用于贴装 HBC 玻璃元件） AA78Exx (J11)
治具 （用于贴装 HBC 芯片元件） AA78Fxx (J12)
吸嘴识别色
吸嘴识别色
