4. 生产准备 SYS-AIMEX3C-007S0 90 AIMEX III/AIMEX IIIc 系统手册 2. 将 MFU-65(II) 插入机器内。 备注 MFU-65(II) 的搭载方法请参考 「AIMEX3c 机械手册」的 「基本操作」 。 3. 当操作画面显示为 如下的示意图时，请点击 [ 实行 ] 按键。机器会自动夹紧 MFU-65(II)。 备注 示意图上显示出红框时，表示 MFU-65(II) 的推入量不足。3 处红框…

100%1 / 365
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
89
MFU-65(II) 的卸载
1. 请点击 [ 卸载料站 ] 按键。
2. 慢慢地将 MFU-65(II) 从机器中拉出。
MFU-65(II) 的卸载
1. 准备搭载了供料器的 MFU-65(II)。
30SYS-0927
30SYS-0955
30SYS-0958
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
90 AIMEX III/AIMEX IIIc 系统手册
2. 将 MFU-65(II) 插入机器内。
备注
MFU-65(II) 的搭载方法请参考 「AIMEX3c 机械手册」的 「基本操作」。

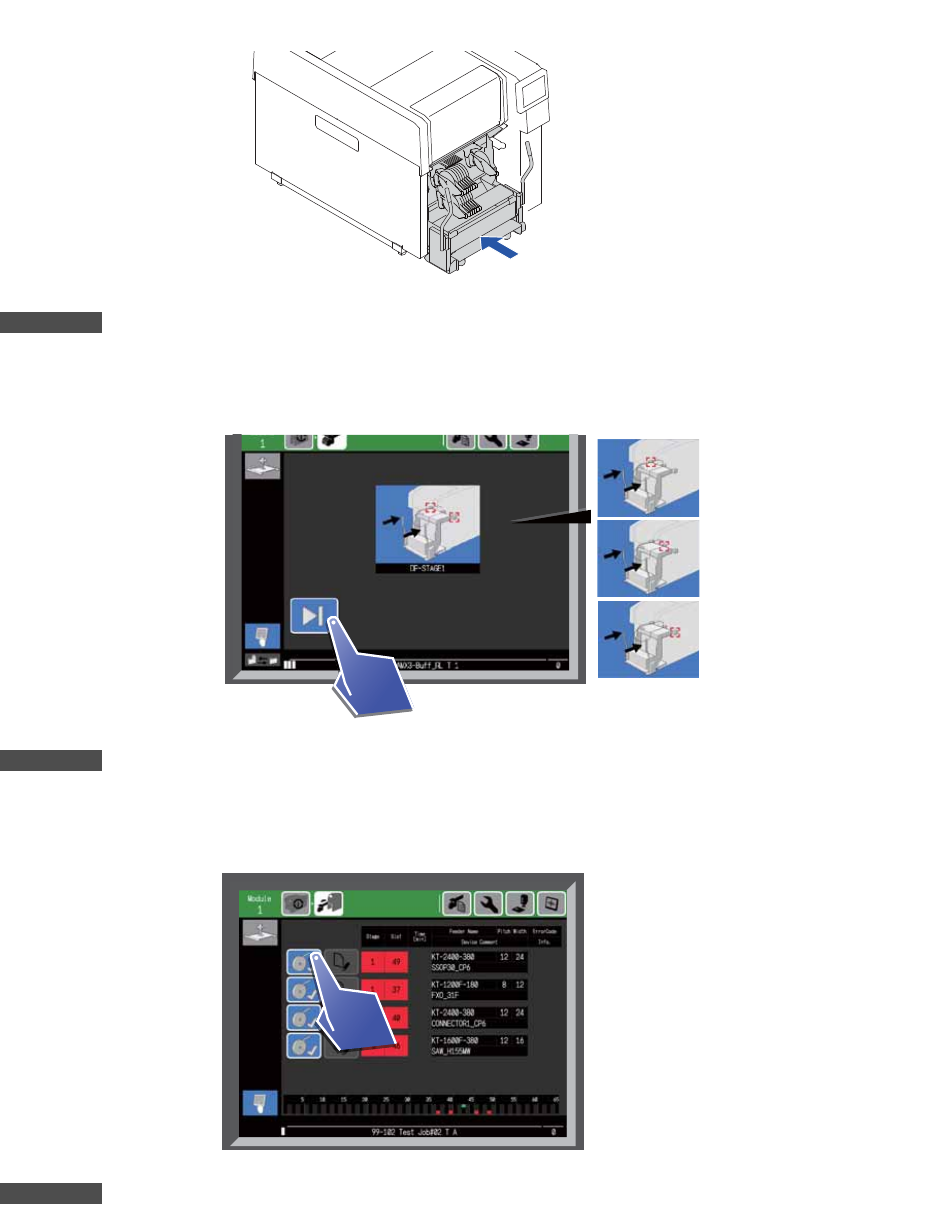

3. 当操作画面显示为如下的示意图时，请点击 [ 实行 ] 按键。机器会自动夹紧 MFU-65(II)。
备注
示意图上显示出红框时，表示 MFU-65(II) 的推入量不足。3 处红框消失后，MFU-65(II) 会自动被夹紧。
4. 请点击 [ 搭载供料器 ] 按键。
备注
请点击全部的 [ 搭载供料器 ] 按键。
30SYS-0957
30SYS-0928
30SYS-0929
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
91
4.7 供料器的更换
供料器上预先安装料带。料带的安装方法请参照 FUJI 智能供料器手册。
4.7.1 供料器更换向导画面

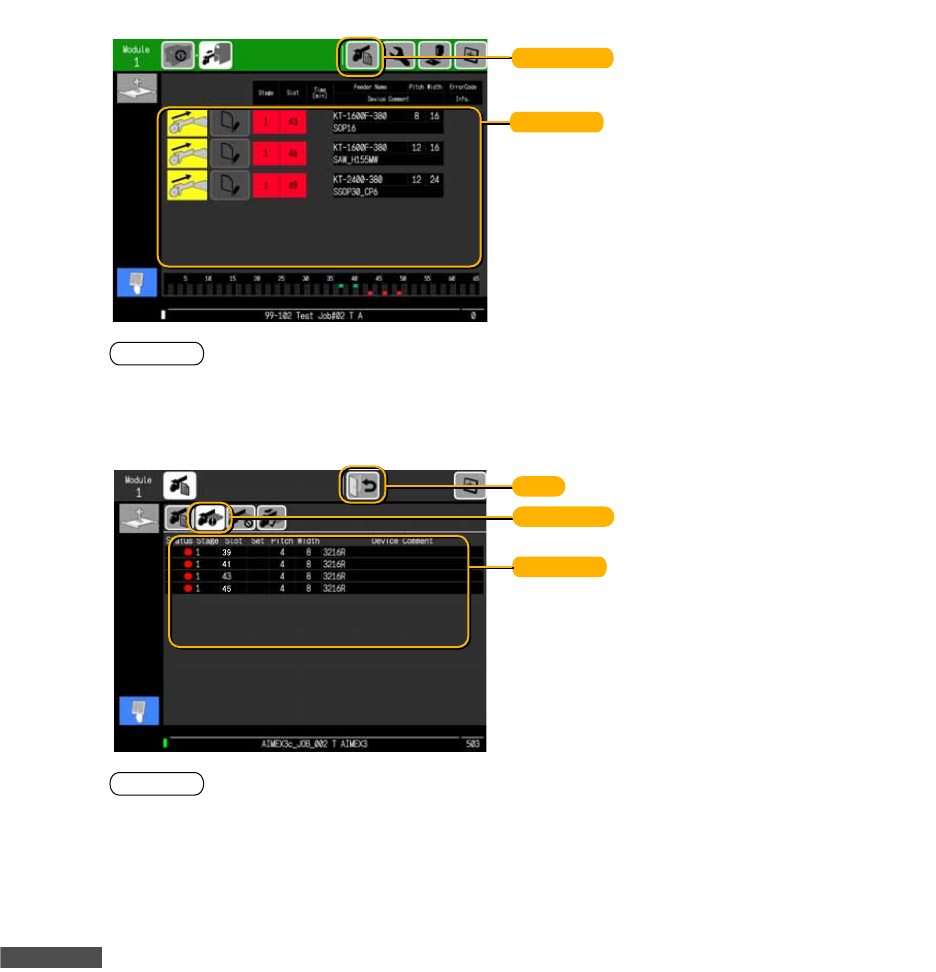

供料器更换向导画面分为 「详细显示」与 「一览显示」2 种。总之都要在显示的料槽上搭载供料器。
显示料槽一览的方法是点击 [ 搭载供料器信息 ] 按键，等到画面切换后再点击 [Unusable] 按键。
备注
请根据向导画面进行供料器的更换。还可以在生产中进行供料器的更换。
30SYS-0930-S
