SYS-AIMEX3C-007S0 6. 手动模式指令的操作 AIMEX III/AIMEX IIIc 系统手册 215 7. 请将治具芯片安装 到治具台上。 8. 请点击 [ 实行 ] 按键。 9. 请关闭正面安全门 。 10. 取出供料单元时，请进行 以下操作。 a. 请将供料单元插入机器内。 b. 操作画面上显示以下 示意图时，请点击 [ 实行 ] 按键。机器将自动夹紧供料单元 。 另一侧也进行相同的操作。 01SYS-0953 …
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
214 AIMEX III/AIMEX IIIc 系统手册
b. 固定式料站时，画面上显示打开正面安全门的指示。
备注
为了不妨碍作业，请事先拆除搭载的供料器以及废料带箱。
4. 请打开正面安全门。
注意
务必阅读注意 66。
5. 请取出治具芯片。
备注
在取出治具元件时请使用塑料材质的较软的镊子夹取，注意避免绥化元件或收存部。
注意
务必阅读注意 65。
6. 清扫治具芯片。先检查表面，如果表面有灰尘等请用棉棒擦净。
备注
不要用水或溶剂清洗。
30SYS-1072
01SYS-0952
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
215

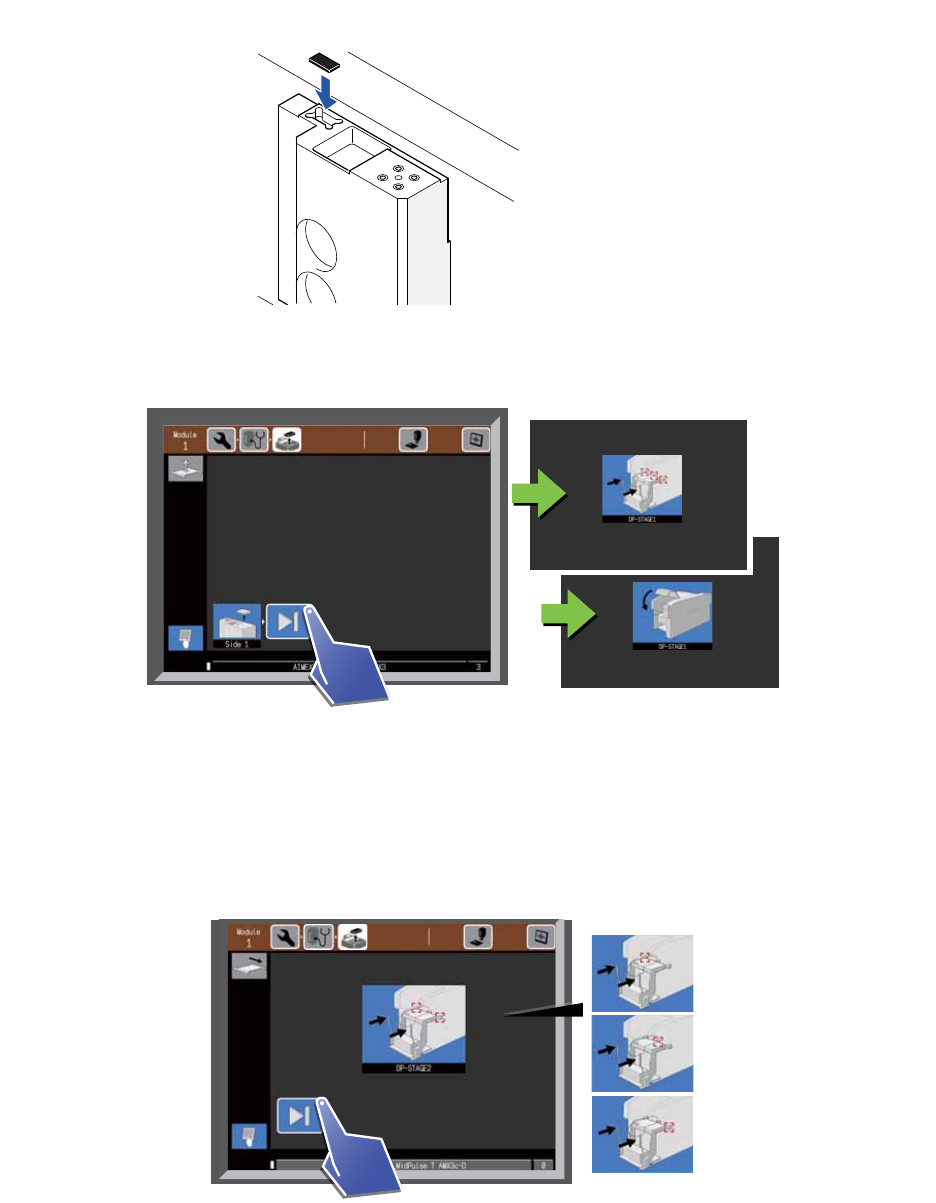

7. 请将治具芯片安装到治具台上。
8. 请点击 [ 实行 ] 按键。
9. 请关闭正面安全门。
10. 取出供料单元时，请进行以下操作。
a. 请将供料单元插入机器内。
b. 操作画面上显示以下示意图时，请点击 [ 实行 ] 按键。机器将自动夹紧供料单元。
另一侧也进行相同的操作。
01SYS-0953
30SYS-1076
30SYS-1077
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
216 AIMEX III/AIMEX IIIc 系统手册
6.9 信息指令
选择该指令后，显示模组、基座以及模组上搭载的各种配件的信息。
1. 请选择 [Information] 指令。
2. 新式信息显示画面。
3. 选择显示的各配件后，就会切换成各配件的信息画面。
a. 要向返回到生产的开始等待画面，请点击 [ 生产 ] 按键。
b. 要想返回到手动指令的菜单画面，请点击 [ 手动 ] 按键。
30SYS-1078
30SYS-1079
30SYS-1080
