Aimex3C系统手册.pdf - 第288页
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0 272 AIMEX III/AIMEX IIIc 系统手册 8.3.8 吸嘴不良检测功能设定 如果在生产中吸嘴折断的时候 ( 吸嘴长度比设定的公差值短的时候 ) 显示错误编码 (8407) 停止。因此，可 以事前防止因为吸嘴折断而引 起的元件吸取不良。 显示供料器的更换向导时，请在 「生产动作功能设定」类别的 「吸嘴不良检测功能设定」的 「吸嘴折断 · 弹性不良公差值」中设…
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
271
8.3.7 设定元件废弃动作
在影像处理错误和在 IPS 判断为错误的元件的废弃后是否进行元件确认的设定。这个功能有 2 种类的设定
项目。
設定項目 説明
错误元件的废弃前落下确认功能 在带 IPS 工作头时，在影像处理错误和在 IPS 判断为错误时，设
定在废弃元件前确认落下的功能有效 / 无效。设定时，周期时间
会延长一些。( 对象工作头 :V12, V12D, H12HSQ, H12L, H24)
错误元件的废弃后带回确认功能 设定废弃错误元件后确认带回的功能的有效 / 无效。设定时，周
期时间会延长一些。( 对象工作头 :V12,H24)
01SYS-1080E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
272 AIMEX III/AIMEX IIIc 系统手册

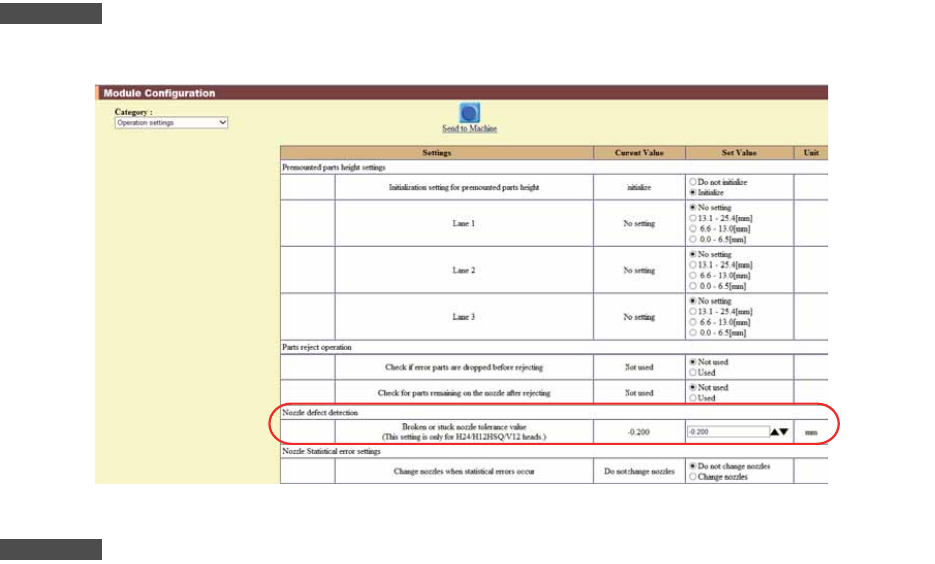

8.3.8 吸嘴不良检测功能设定
如果在生产中吸嘴折断的时候 ( 吸嘴长度比设定的公差值短的时候 ) 显示错误编码 (8407) 停止。因此，可
以事前防止因为吸嘴折断而引起的元件吸取不良。
显示供料器的更换向导时，请在 「生产动作功能设定」类别的 「吸嘴不良检测功能设定」的 「吸嘴折断 ·
弹性不良公差值」中设定公差值。( 推荐值 :-0.2mm)
备注
设定了 0mm 时，这个功能无效。
备注
此设定只有在使用 H24/H12HSQ/V12 工作头时有效。
01SYS-1084E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
273

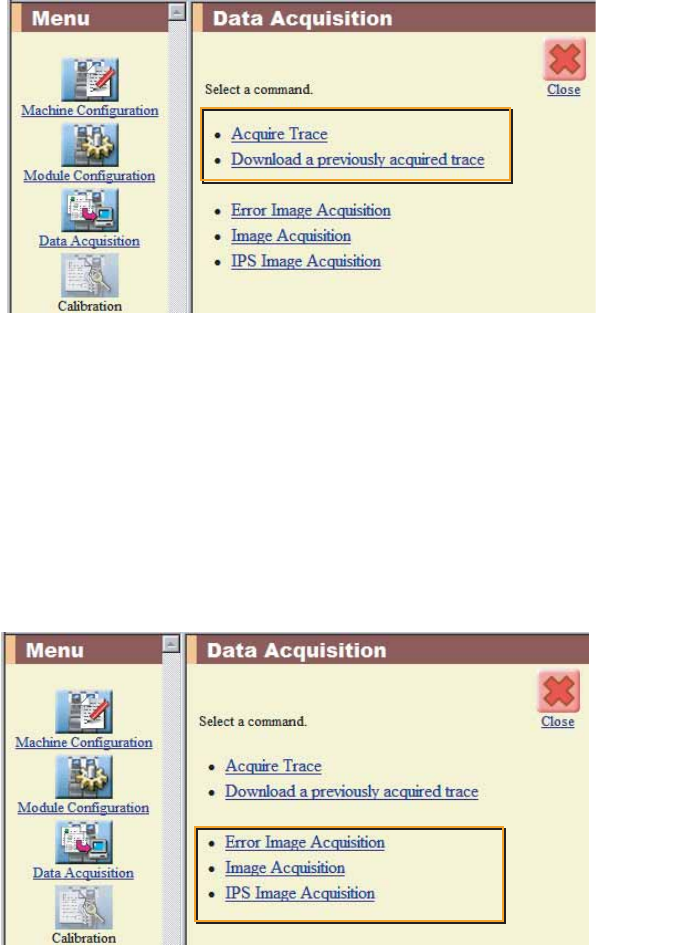

8.4 获取机器信息
在机器的使用中发生了不能解决的问题时，从机器获取跟踪数据和影像信息可以有助于解决问题。
8.4.1 获取跟踪数据
跟踪数据的获取分 2 个阶段进行。首先，通过服务器获取来自模组的跟踪数据，然后通过本地 PC 获取服
务器所获取的跟踪数据。
有关跟踪数据的取得方法，请参照 [FUJI 辅助软件操作手册（在线手册）] 的 [ 第 6 章机器设定软件 ]-[4 机
器的跟踪 ]。
8.4.2 获取影像信息
在生产中发生影像处理错误时，发生错误的元件的影像信息有助于故障排除。
从机器上获取元件的影像信息存在着 2 种模式 （仅仅显示发生错误的影像信息和显示模组内所有影像信息
的模式）。使用 ImageViewer 软件后，可以显示已下载的影像信息。
有关影像信息的取得方法，请参照 [FUJI 辅助软件操作手册 （在线手册）] 的 [ 第 6 章机器 设定软件 ]-[5
影像处理错误的故障排除 ]。
NXTAS0022bE
NXTAS0023aE
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
