SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法 AIMEX III/AIMEX IIIc 系统手册 285 5. 请进行以下作业 。 a. 请按 [POWER] 按钮。 b. 确认在数秒钟后显示出 "SELFCHECK PASS" 的文字。"SELFCHECK FAIL M ODULE" 的信息时，请 与本公司代理店联系。 • 根据机器，也可能出现按下 [POWER] 按钮后画面…
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0
284 AIMEX III/AIMEX IIIc 系统手册
9.4.1 准备作业
请事先进行以下准备作业。
1. 请准备收录了软件的 DVD。需要与机器安装软件相同版本的 DVD。
2. CPU 恢复后，需要重新设定辅助软件的模组功能设定。请准备备份设定值。
3. 将机器的主电源开关 OFF 后，取下 CPU 正面的输送槽或者盖罩等。详细内容请参考机械手册的 「7.
元件的更换」。
4. 请准备交叉以太网电缆。需要可以连接模组和 PC 的长度。
• 根据使用 PC 情况，也可以使用直通电缆进行连接。
9.4.2 Installer 的操作
基座 CPU 的恢复作业
1. 使用事先准备电缆连接恢复后的 CPU 箱和 PC。
2. 将PC 的IP 地址变更为“169.254.0.200”。

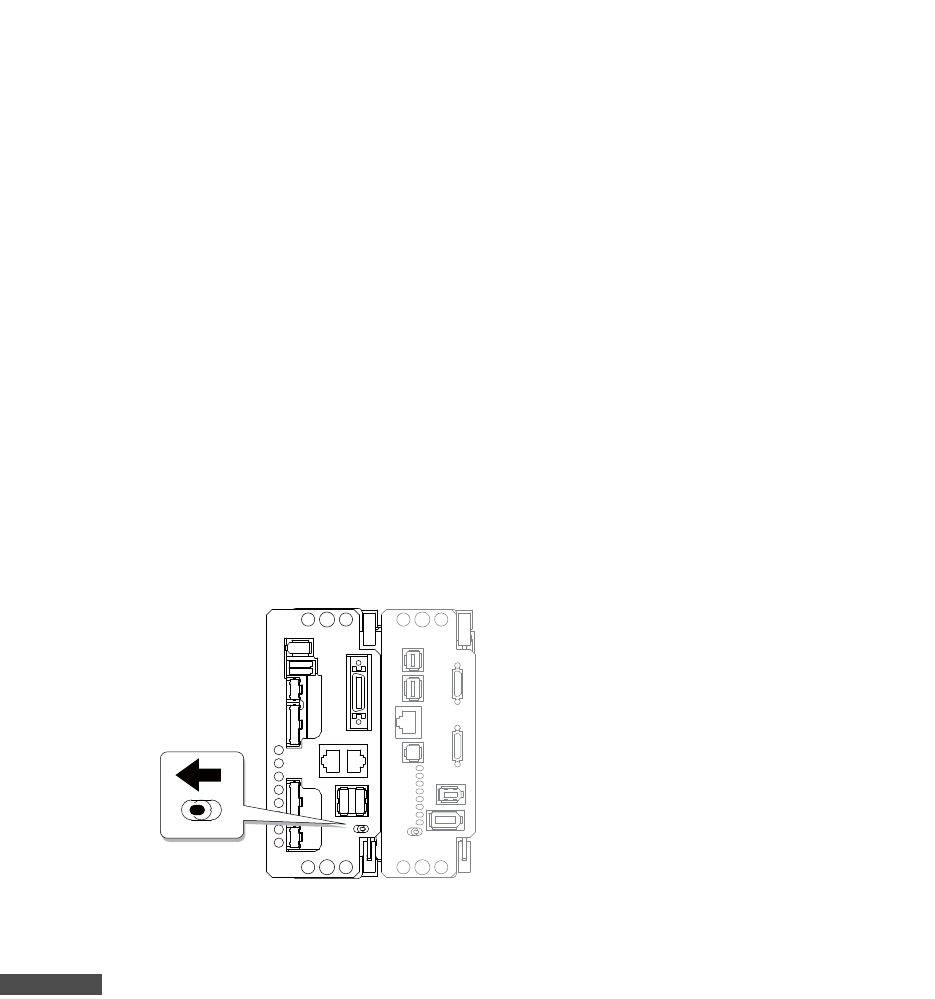

3. 将纽子开关向上设置。这样将 CPU 的电源 ON 时，CPU 就会以 emergency mode 启动。进行双机械
手的模组 CPU 恢复时，同时将边上 CPU 的纽子开关也向左设置。
4. 将机器的主电源开关设置为 ON。
备注
双机械手机时，当此后操作面板上显示出开机错误的画面时，请确认左右并列的 CPU 的纽子开关是否 2 个都向上设置。
01SYS-0944
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法
AIMEX III/AIMEX IIIc 系统手册
285
5. 请进行以下作业。
a. 请按 [POWER] 按钮。
b. 确认在数秒钟后显示出 "SELFCHECK PASS" 的文字。"SELFCHECK FAIL MODULE" 的信息时，请
与本公司代理店联系。
• 根据机器，也可能出现按下 [POWER] 按钮后画面表示混乱的情况。此时请按下操作面板的
MONITOR 按钮
6. 将软件 DVD 插入驱动器中，从资源管理器中启动 DVD。
7. 双击 [AIMEX] 后再双击 [Tool]。

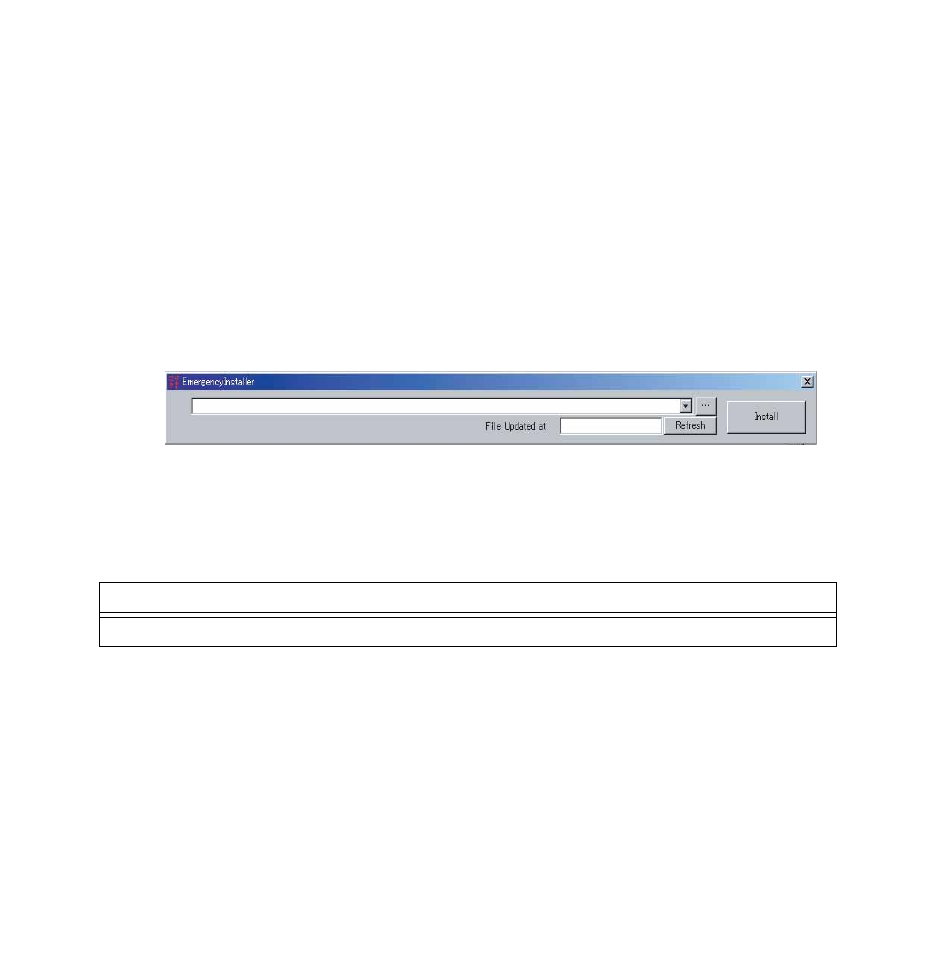

8. 双击 EmergencyInstaller.exe，启动软件。
9. 单击 [...]，选择进行版本更新项目的 bin 文件。选择进行版本更新的单元的文件然后单击 [ Open]，路
径和文件就会显示在文本框内。
10. 单击 [Install] 后，就会将文件安装到对象 CPU 中。安装结束后显示信息。
11. 单击 [OK]，关闭信息框
12. 进行双机械手的模组 CPU 恢复时，更换对边上 CPU 的连接，重复从第 5 项到第 11 项。
13. 将机器的主电源开关为 OFF。
14. 将向上设置的纽子开关返回到向下。
15. 拆下与 CPU 连接的电缆，重新连接原来的电缆。
16. 将 PC 的 IP 地址返回到原来的数值。
选择的 bin 文件
AIMEX\FujiInstSoft\Fuji\System3\Program\System\module3.bin
NXTST0005a
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0
286 AIMEX III/AIMEX IIIc 系统手册
回复 CPU 之后
需要进行以下操作。
a. 3.Job 传输
b. 指示校正的重新测定
c. 模组功能设定
备注
在更换 CPU 箱后，也需要再进行 [ 矩阵数据的注册 ] 和 [ 料站倾斜数据的注册 ] 关于这些作业请参照辅助软件操作手册 [6. 固有值的操作 ] 和
[12. 料站倾斜测定 ]。
除此以外，请确认贴装工作头上没有安装着吸嘴和机器内没有电路板。将机器的主电源开关为 ON 之后，
请进行以下的作业。
1. 请确认对象模组的序列号。
2. 请按照事先的备份，重新设定辅助软件的机器功能设定。
3. 将 Job 从主系统上传到机器内。
4. を在吸嘴置放台内安装治具吸嘴，指定校正的重新测定。详细内容请参照 FUJI 辅助软件操 作手册
（在线手册）[ 如何进行校正值的再测定指定 ]。
5. 按下操作面板的 START 按钮后，开始校正。
备注
请在主电源开关为 ON 并经过 30 分钟以后执行此操作。因为元件相机升温需要时间。
6. 如果使用最终手动修正进行精度补正时，请实施机上 PAM，算出最终修正量。
