4. 生产准备 SYS-AIMEX3C-007S0
76 AIMEX III/AIMEX IIIc 系统手册

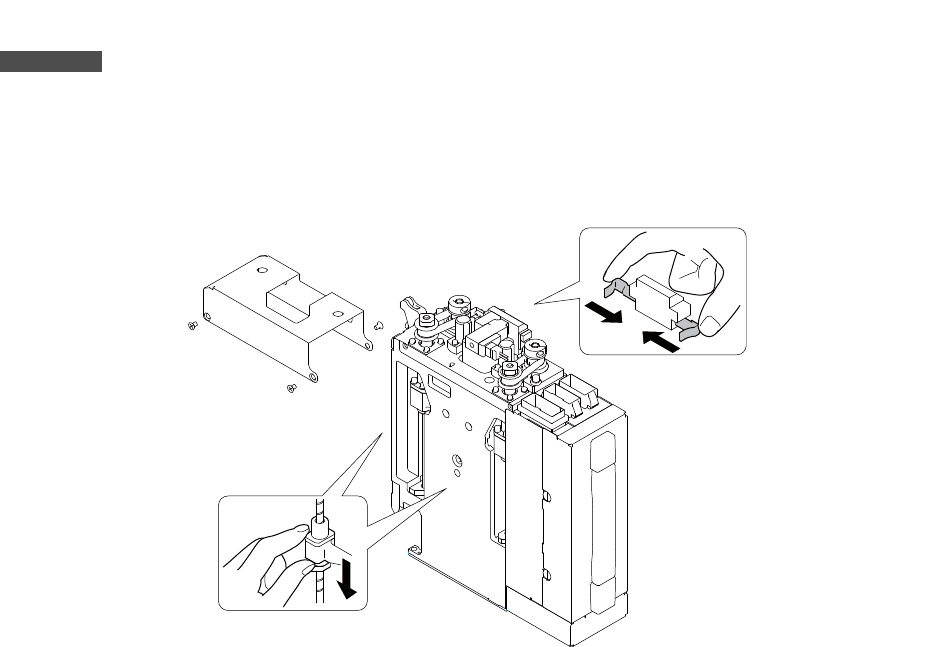

1. 请拧松螺丝将拆卸隔板。
备注
请妥当保管拆下来的隔板。将 H02F 工作头搭载到 AIMEX-2 等机器上时，还能利用。
2. 请安装适用于本款机型的隔板并用螺丝固定。
3. 请下降 2 个 Z 轴，确认安装的隔板与 Z 轴的活动部位是否发生干扰。
a. 拆下挡板。
b. 一边用手按住防止 Z 轴落下的制动器两端，一边用手指拿住 Z 轴滚珠螺母降低到下降端为止。
c. 确认隔板会不与 Z 轴活动部发生干扰。
01SYS-0943
0.69 Nm
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
77
4.5 吸嘴的更换
将 Job 中指定的吸嘴安装到吸嘴置放台内。
4.5.1 吸嘴更换向导画面
在吸嘴置放台中不存在生产中所需要的吸嘴时，在向导画面上显示那些吸嘴种类的画面。请向吸嘴置放台
补充需要的吸嘴。
30SYS-0923-S
㔕䇗ഴ㺞ᱴ⽰ᗻ㾷Ⲻ֒ѐȾ䈭ԄᐜםⲺ֒ѐᔶခ䘑㺂Ⱦ
䎚㢨φ'⸷䈱ཧ䍛Ƚᡌ㘻੮౪㔕䇗ᔸᑮⲺ੮౪Ⱦ
ȼȼȼ䈭䘑㺂ᢡᡌ㘻ᴪᦘੂ〃੮౪Ⱦ
⍻㬓㢨φ⭕ӝѣֵ⭞Ⲻ੮౪Ⱦ
唈㢨φу䴶㾷ᆿ㻻⭕ӝѣֵ⭞੮౪Ⱦ
ȼȼȼ䈭ᆿ㻻⋱ޭ੮౪Ⱦ
ԛ੮౪Ⲻࡡᱴ⽰ᆿ㻻੮౪Ⲻࡍ㺞Ⱦ
഼ᖘḽ䇦Ⲻ仒㢨ᱥ੮౪Ⲻ䇼ࡡ㢨Ⱦ䇼ࡡ㢨㻡দ൞੮౪Ⲻ㕎䶘рȾ
сੇсⲺ㇣ཪ䭤ቧՐ┐ࣞ੮౪ࡍ㺞Ⱦ
ᴪᦘੇሲ
䴶㾷ᴪᦘᡆᡶᱴ⽰Ⲻ੮౪㖤᭴ਦ㊱ශȾ
ྸ᷒у䴶㾷ᴪᦘ੮౪㖤᭴ਦθਠᱴ⽰ᇔ䱻㻡ᆿ㻻Ⲻ㊱ශȾ
ᴪᦘੇሲ
ᆿ㻻⣬ᘷ
᭬ᆎṲѣᡶᆿ㻻Ⲻ੮౪Ⲻ⣬ᘷᖧ܅Ⱦ
ṯᦤ੮౪Ⲻ⣬ᘷθ᭬ᆎṲਭ⸷Ⲻ㜂Ქ㢨уੂȾ
ᆿ㻻⣬ᘷ
੮౪ࡍ㺞
੮౪ࡍ㺞
֒ѐ↛僚
֒ѐ↛僚
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
78 AIMEX III/AIMEX IIIc 系统手册
4.5.2 吸嘴的卸下和安装
请将吸嘴更换侧的操作权设置为有效并进行以下作业。
1. 请点击 [ 卸载料站 ] 按键。
2. 请慢慢将供料单元拉出机器之外。
注意 32
• 请将吸嘴的切口部分对准吸嘴置放台的销后放置吸嘴。如果销与切口部分的位置不重合，就会产生
吸嘴更换错误的原因。
注意 33
• 在合上吸嘴置放台时，请注意不要夹住手指。
䬶㕰ਙ
⧥ᖘᓝ
NXTNZC028-Sa
30SYS-0924
30SYS-0955
