SYS-AIMEX3C-007S0 2. 各部分的名称和功能 AIMEX III/AIMEX IIIc 系统手册 31 2.3 操作面板 说明操作面板上的各按钮及操 作画面。 2.3.1 操作按钮 1 [ENABLE/LOCK] 开关 4 [READY ON] 按钮 2 [POWER] 按钮 5 [CYCLE STOP] 按钮 3 [START] 按钮 6 [EMERGENCY] 按钮 30SYS-0876 1 2 3 4 5 6 oN…
2. 各部分的名称和功能 SYS-AIMEX3C-007S0
30 AIMEX III/AIMEX IIIc 系统手册

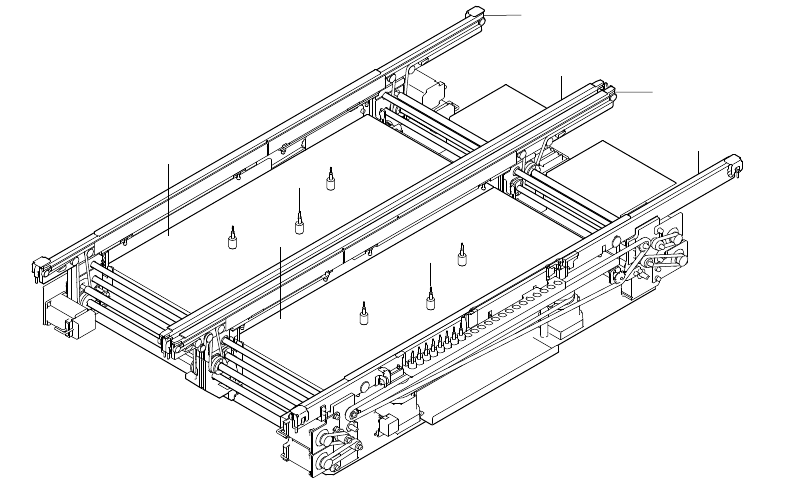

2.2.2 双搬运轨道
1 基准轨道 （通道 1）
2 从属轨道 （通道 1）
3 基准轨道 （通道 2）
4 从属轨道 （通道 2）
5支撑板
6支撑销
30SYS-1116
4
2
5
5
1
3
6
6
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 2. 各部分的名称和功能
AIMEX III/AIMEX IIIc 系统手册
31
2.3 操作面板
说明操作面板上的各按钮及操作画面。
2.3.1 操作按钮
1 [ENABLE/LOCK] 开关 4 [READY ON] 按钮
2 [POWER] 按钮 5 [CYCLE STOP] 按钮
3 [START] 按钮 6 [EMERGENCY] 按钮
30SYS-0876
1
2345
6
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
2. 各部分的名称和功能 SYS-AIMEX3C-007S0
32 AIMEX III/AIMEX IIIc 系统手册
2.3.2 操作画面
关于显示区
操作画面细分为以下几个显示区。
A: 状态显示区
用于显示机器的生产形态和状态。
示意图 含义
进行单通道生产。
进行双通道生产。
通道 1 和通道 2 都是传送模式。
使用通道 1 进行生产。通道 2 是传送模式。
吸嘴统计警告／简易定期吸嘴切换功能为有效。
子电路板跳过功能为有效。
30SYS-0877
A
B
C
D
