9.7.3 确认生产线外的机器
在维修保养室等场所进行生产线外的机器的动作确认时，变成了在主系统 的管理之外 进行动作确认。在生
产线外的 PC 中启动 Equipment Check 进行机器的确认。

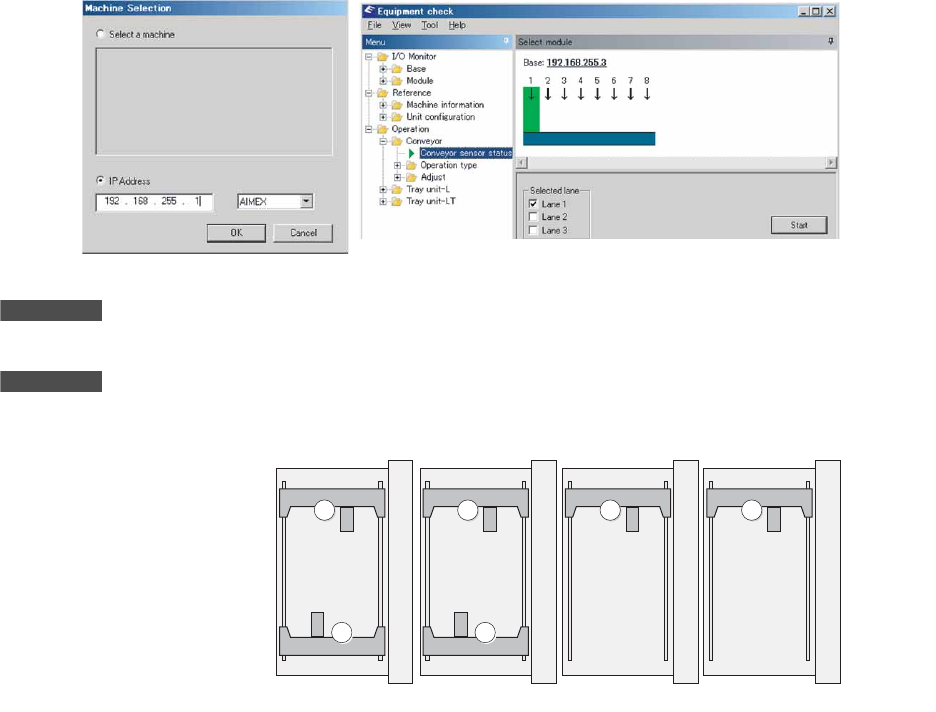

首先，在 [ 机器选择对话框 ] 内指定对象机器 （基座）的 IP 地址。接着，从 EquipCheck 窗口的
[Selectmodule] 框内选择进行操作的模组并进行以下的确认。「9.7.4 通过传感器、I/O 确认故障状态」
备注
进行料盘单元 -LTW (2) 的确认时，事先请确认生产中不使用的托盘没有被安装在料盘箱 内。
备注
因为确认画面上没有显示模组的图，此时请直接选择要确认的机械手号码。号码排列方式参考下图。
30SYS-0376E
30SYS-0691S
ջ䴶1
ջ䴶2
ջ䴶1
ջ䴶2
4
3 5
ջ䴶1
ջ䴶2
7
ջ䴶1
ջ䴶2
2
1
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0
298 AIMEX III/AIMEX IIIc 系统手册
9.7.4 通过传感器、I/O 确认故障状态
〈搬运轨道〉
1. 请从 [ 菜单 ] 框内选择 [ 操作 ]-[ 搬运轨道 ]-[ 搬运轨道传感器状态 ]。
2. 在 [ 选择平台 ] 框内选择要执行的平台。
3. 机器启动后如果还没有按下过 START 按钮时，请按下操作面板的 START 按钮。机器进行电路板有无
的确认。接着，按下 CYCLE STOP 按钮。
4. 请单击 [ 开始 ]。显示传感器状态。
＜料盘单元 -LTW(2) ＞
1. 请从 [ 工具 ] 菜单中选择 [ 调试模式开始 ]。
备注
机器已经是调试模式时，不需要该操作。
2. 请从 [ 菜单 ] 框内选择 [ 操作 ]-[ 料盘单元 LTW]-[I/O 状态确认 ]。
3. 请点击 [ 开始 ]。显示传感器状态。
4. 完成确认后请请选择 [ 工具 ] 菜单内的 [ 调试模式 ] を選択し、装置を通常モードにしてください。
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法
AIMEX III/AIMEX IIIc 系统手册
299
〈基座、模组〉

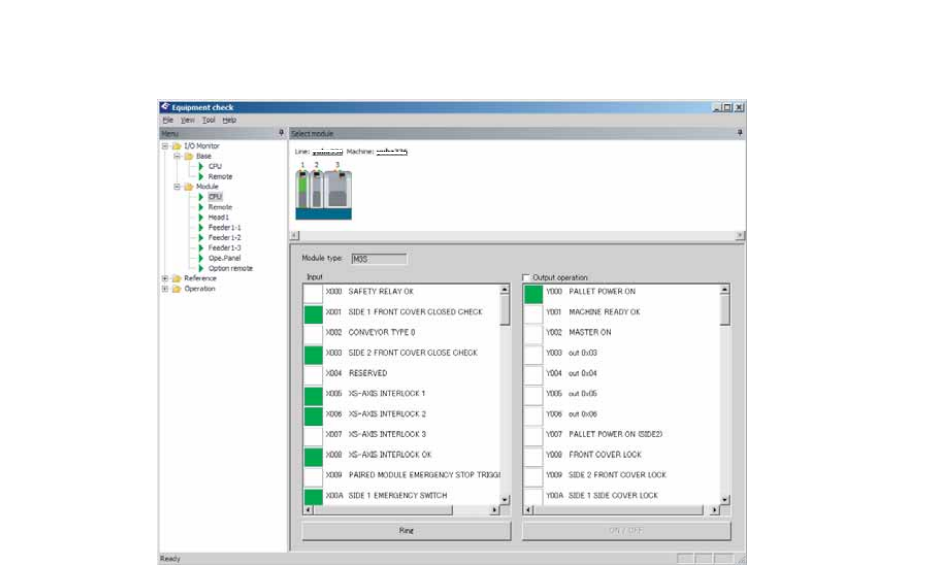

1. 请从 [Menu] 框内选择 [I/O monitor]-[Base] 或 [Module]，然后选择各项目。
2. 显示 I/O 监视器。
a. [Input signal]
• 绿色的指示器表示输入为 ON，白色的指示器表示输入为 OFF。
b. [Output signal]
• 绿色的指示器表示输出为 ON，白色的指示器表示输出为 OFF。选择 [Output signal] 后，锁定对象
模组的各项目，能够变更输出状态。
c. [Ring]
• 能够设定成当输入为 ON 时发出铃声。在选择了想要发出铃声的 I/O 项目后，请单击 [Ring]。
d. [ON/OFF]
• 在切换输出状态时使用。选择 [ 输出操作 ] 并选择 I/O 项目后，请单击 [ON/OFF]。
01SYS-0346E
