4. 生产准备 SYS-AIMEX3C-007S0

118 AIMEX III/AIMEX IIIc 系统手册

4.9.3 指定料盘元件的吸取开始点

将料盘元件安装到料盘单元 -M 中的时候，通过在操作画面或 KIT Handy 上指定最初吸取的元件的位置坐

标，能够指定料盘元件的吸取开始点。

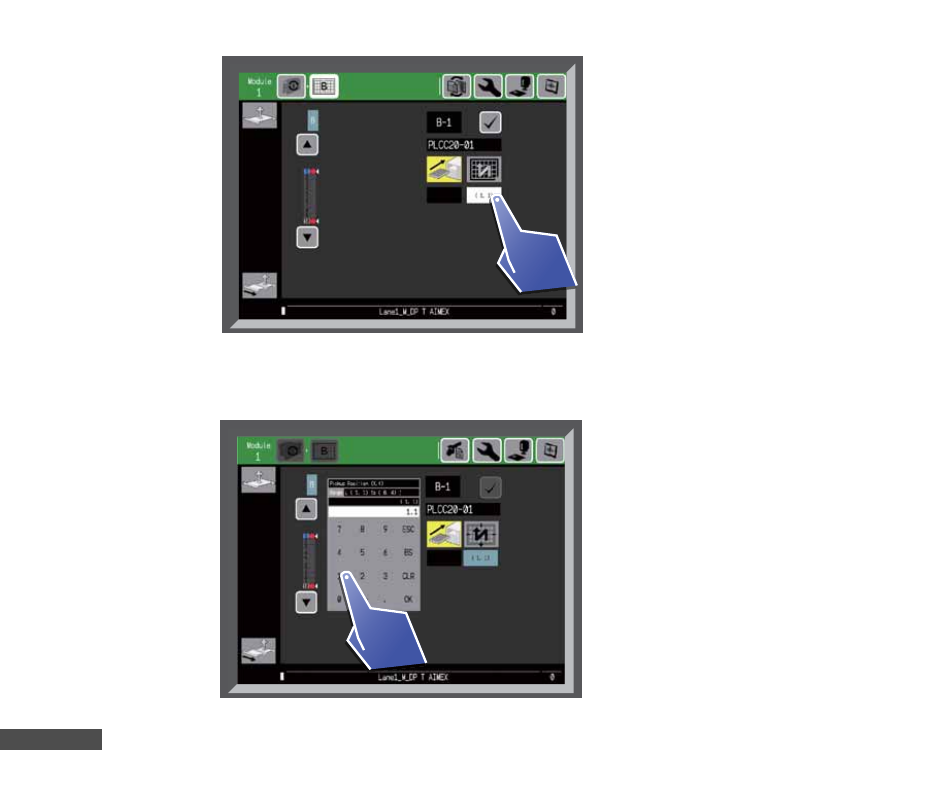

机上的指定

在机上指定吸取点时，画面将有料盘更换向导画面转移到吸取点指定画面。

1. 请再显示料盘更换向导画面的状态下点击吸取开始点的显示。

2. 请设置 X, Y 的吸取点。

备注

设置栏内的 X, Y 初始值显示当前的吸取点。

3. 完成设置后，请点击键盘上的 OK 按键。

30SYS-0974

30SYS-0975

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

119

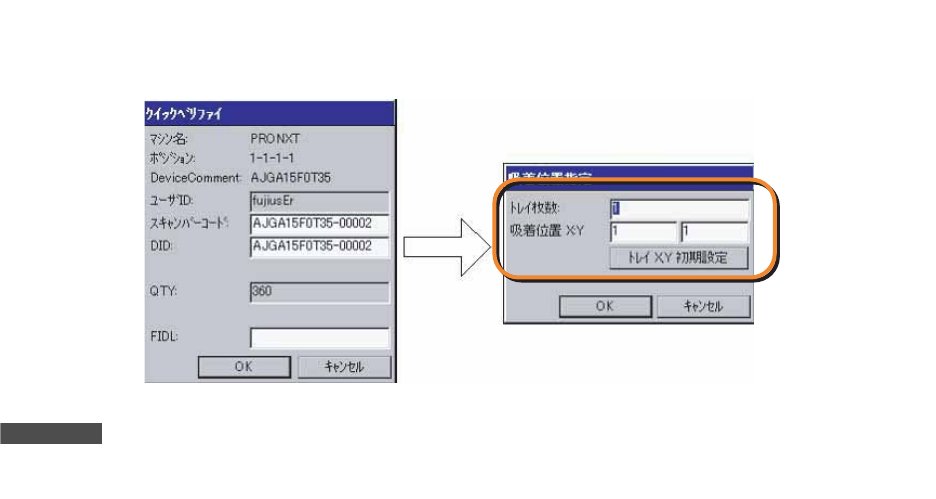

利用 KIT Handy 的指定

请用 KIT Handy 进行以下操作。

1. 用 KIT Handy 读取要搭载的条形码。

2. 请输入最初吸取元件的 X, Y 坐标。

备注

此时如果设置了没有元件的坐标 ( 比如料盘以外 )，则料盘元件的吸取点指定无效，将会通过对话框显示无效通知。

3. 请点击 OK 按键。

30SYS-0171J

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

120 AIMEX III/AIMEX IIIc 系统手册

4.9.4 插入料盘时的注意事项

1. 料盘具有方向性。将料盘插入料盘单元 -M 时，请注意方向。

2. 在开闭正面门时，请不要有冲击。元件有可能移位或从料盘中跳出。从安全上考虑，这些门实施了自

动锁定而有可能不能打开，此时请不要强行打开。

3. 请不要使用右前方存在缺口的料盘。

4. 在进行了元件补充向导的一侧（Stage）没有操作权时，画面上显示作业向导，请变更操作权补充元

件。请变更操作权后补充元件。

30SYS-0967
