6. 手动模式指令的操作 SYS-AIMEX3C-007S0
212 AIMEX III/AIMEX IIIc 系统手册
6.8.3 取出混合校正用芯片治具元件
该指令用于从治具台的收存部取出混合校正专用治具芯片时。在进行缓和校正之前，请清扫取出的治具芯
片。
不能取出玻璃质的治具元件。
1. 请选择 [Remove jig parts] 指令。
注意 66
• 打开正面门时请完全向上抬起。如果正面门抬起到一半位置停止时，有落下的危险。
注意 65
• 请注意不要使治具元件掉落或丢失在机器内等。此外，将治具元件放置在贴装区域内就关闭机器的
主电源开关，会成为丢失治具元件的原因。
30SYS-1070
30SYS-1071
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
213

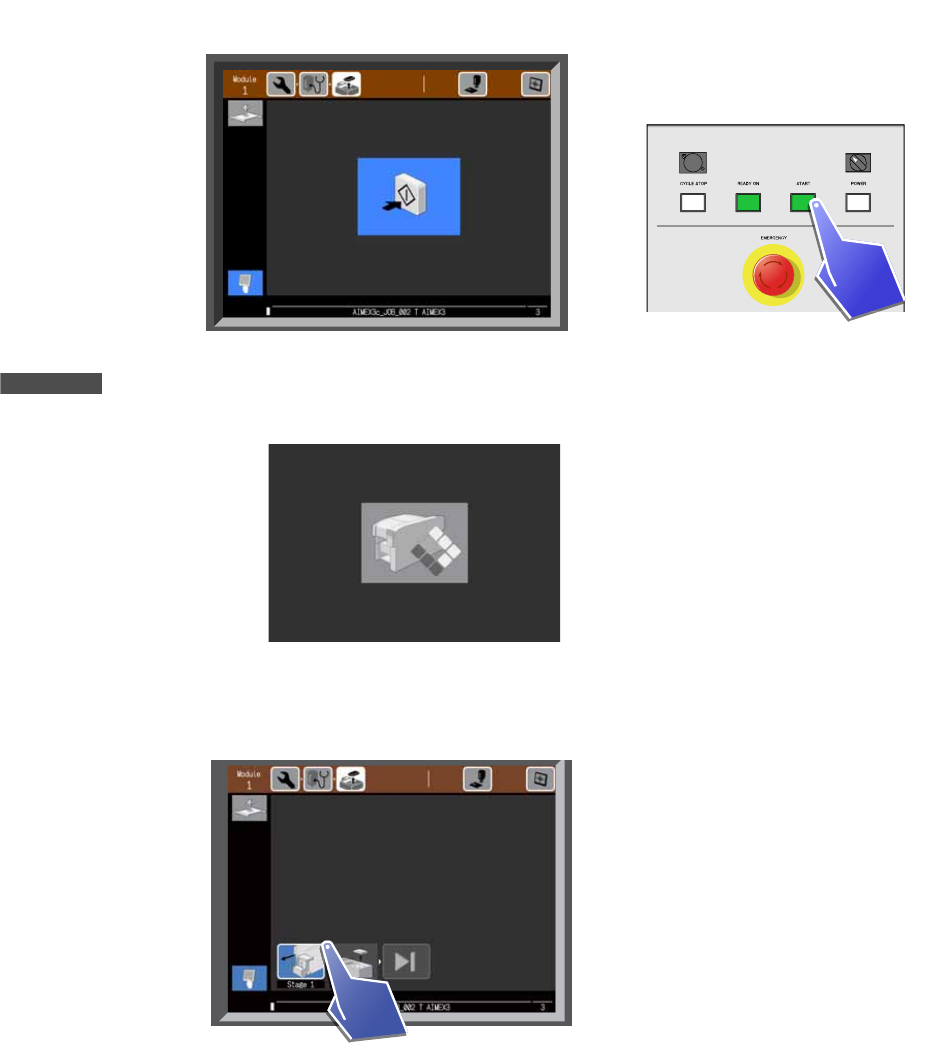

2. 显示治具元件取出的开始等待画面。请按下 [START] 按钮。
备注
在实行指令期间，显示机器正在运转的示意图。从治具台的收存部将治具芯片移动到贴装区。
3. 机器的类型不同时，之后的操作步骤也不同。
a. 移动式料站的机器时，显示 [ 取出料站 ] 按键。
1) 请点击 [ 取出料站 ] 按键。
2) 请慢慢将供料单元拉出机器之外。
30SYS-1073
30SYS-1031
30SYS-1074
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
214 AIMEX III/AIMEX IIIc 系统手册
b. 固定式料站时，画面上显示打开正面安全门的指示。
备注
为了不妨碍作业，请事先拆除搭载的供料器以及废料带箱。
4. 请打开正面安全门。
注意
务必阅读注意 66。

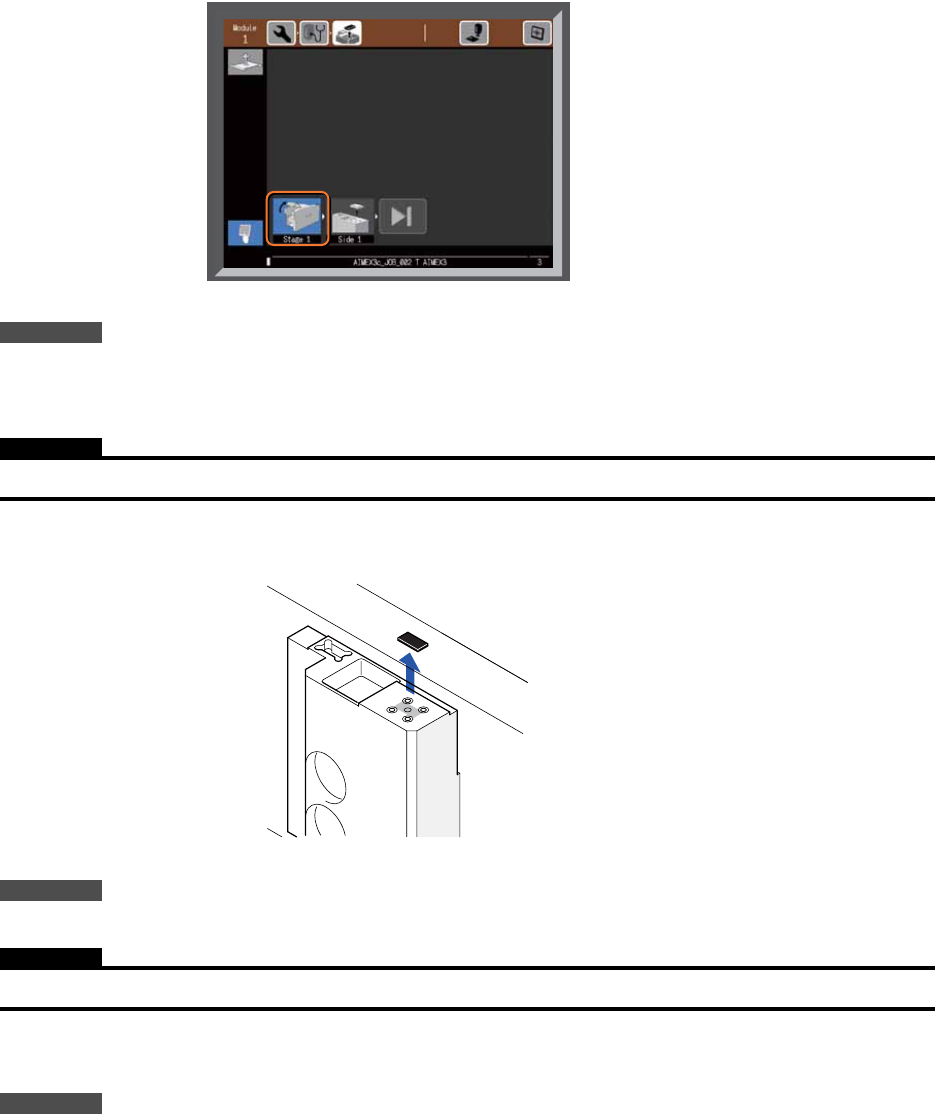

5. 请取出治具芯片。
