4. 生产准备 SYS-AIMEX3C-007S0 100 AIMEX III/AIMEX IIIc 系统手册扫描元件。不运用 Verify 功能时，不需要该操作。 1. 请使用 KIT Manager 或 KIT Handy 进行料盘验证。 a. 请在 KIT Handy 或 KIT Manager 的画面上选择要补料的料槽。 b. 请利用 KIT Handy 或手持式扫描器扫描元件的条形码或 DID。运用定位检测式料盘验证时…

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

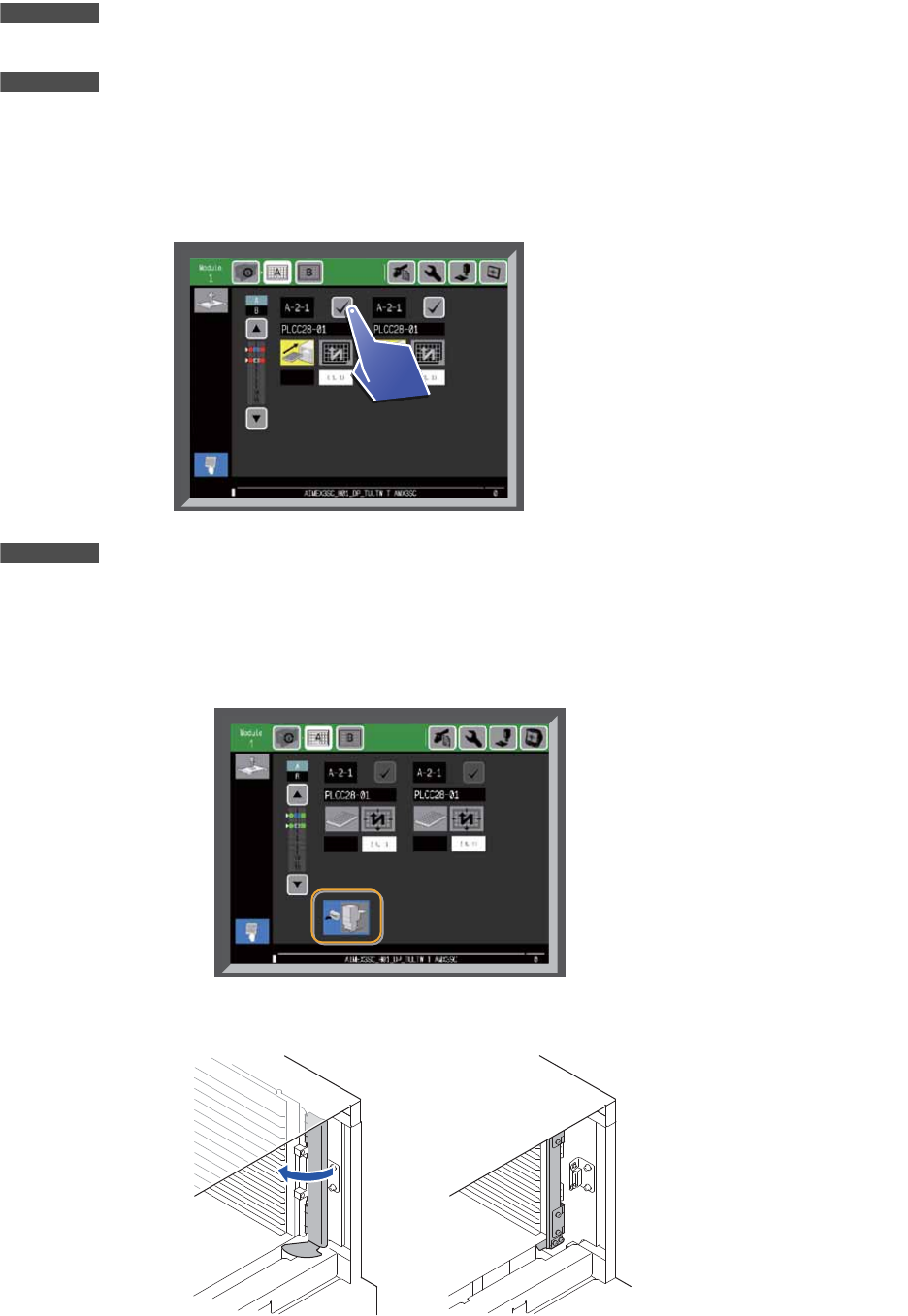

3. 请打开挡板的锁扣。

备注

上述操作只适用于料盘单元 -LTW2。如果使用料盘单元 -LTW，请捏住提纽将料盘托盘提上去。

备注

即时在托架挡块下降的状态下，也能拉出一半料盘托架。该设计是为了方便操作人员确认元件状态。补充料盘元件时，务必提升料盘托架。

4. 从需要补充元件得了槽内抽出托盘。

30SYS-0961

30SYS-0736S

ᤣ᠟

ᠬᶊᣵഫ

01SYS-0719

oNnLLVIq
