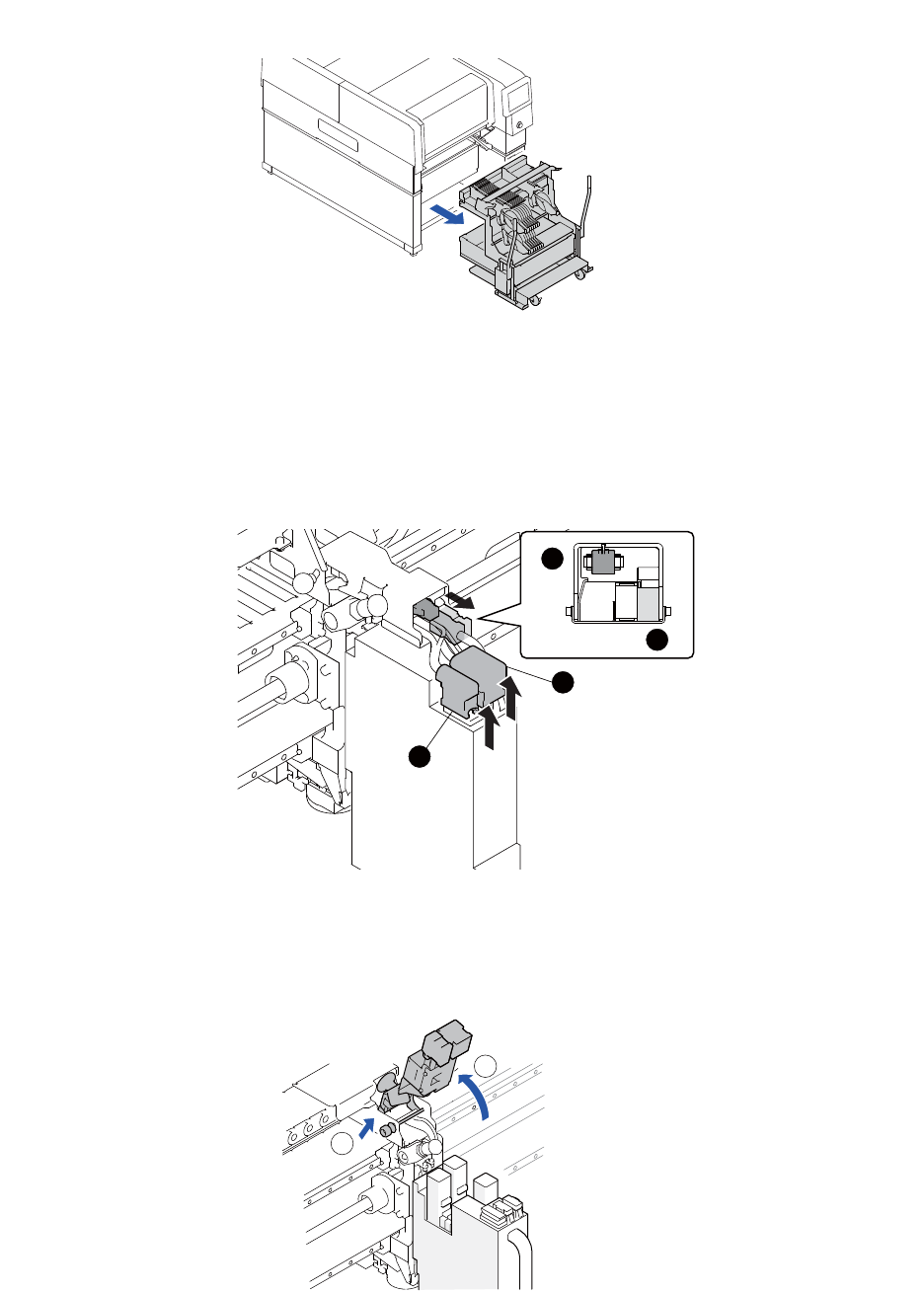

2. 请慢慢将供料单元拉出机器之外。
3. 请打开正面安全门。
4. 请拆卸贴装头上的导线接头。请根据不同种类的工作头各自按照以下步骤拆卸。
• DX 以外的工作头：请拆卸接头 1、接头 2。
• DX 工作头：请按照顺序拆卸接头 1、接头 2、接头 3、接头 4。
• 拆卸双机械手型贴装头时，请从 XY 机械手上方将手伸入内侧进行作业。
5. 请向上提把手 (1)，同时用手托住导线通道 (2)。复原把手，导线通道仍保持被抬起的状态。
30SYS-0955
30SYS-1098
30SYS-0920
1
2
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
72 AIMEX III/AIMEX IIIc 系统手册

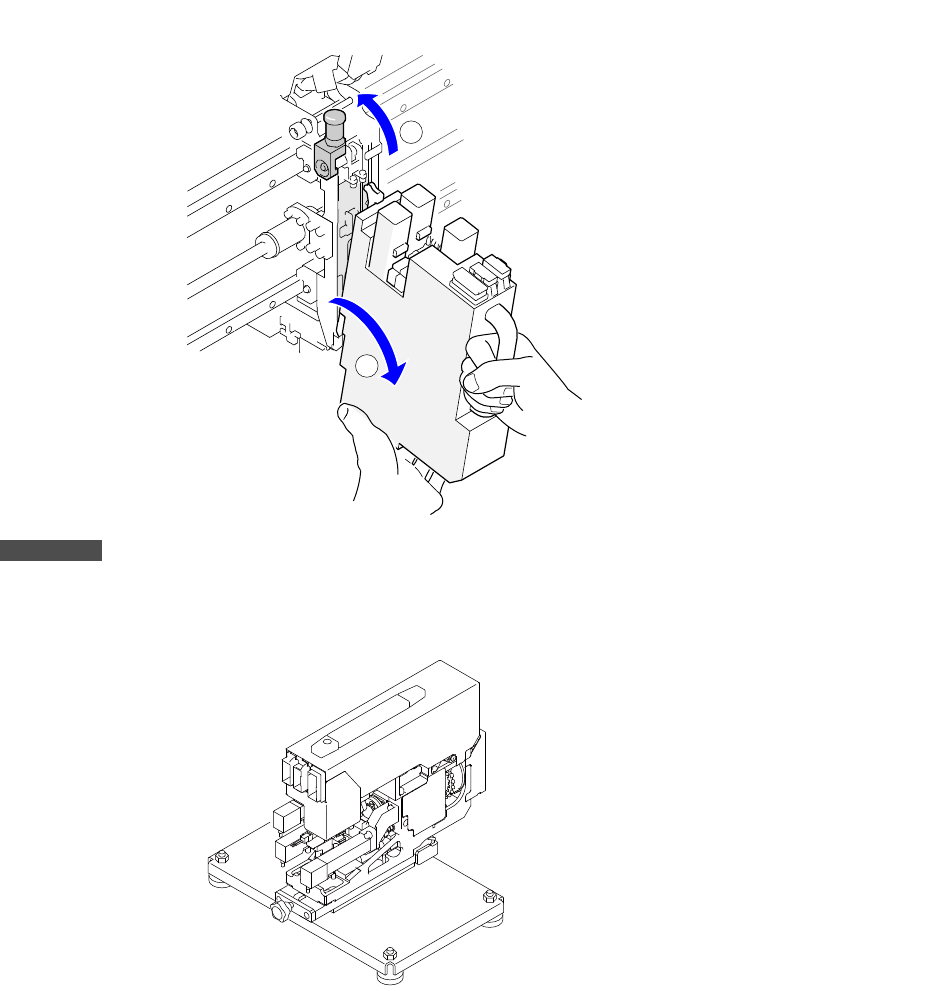

6. 请抓住贴装头的手柄，同时上提夹紧杆 (1)。然后向外拉手柄 (2) 将工作头从工作头支架上取下来。
