SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
69
4.4.2 关于线性马达的注意事项
a. 在线性马达附近 (55mm 以内 ) 操作时，不要使用通常的金属工具 ·。请使用非磁性的工具。
b. 在线性马达附近 (55mm 以内 )，请不要将磁卡、手表、精密仪器等靠近。有可能因磁力而产生故
障。
c. 在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性标尺上，会造成损伤。线性标尺
上有划痕会引发错误食指无法继续生产。此时需要换线性标尺。
警告 25
• 刚运转后，请不要直接触摸线性马达部分。有可能会因高温而被烫伤。
警告 23
• 线性马达具有强大的磁力。请使用心脏起搏器的人员不要靠近线性马达 （作业时请保持 400mm 以
上的距离）。有可能因磁力而使心脏起搏器产生故障。
1 线性马达
2 线性标尺
1
2
30SYS-1083
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
70 AIMEX III/AIMEX IIIc 系统手册

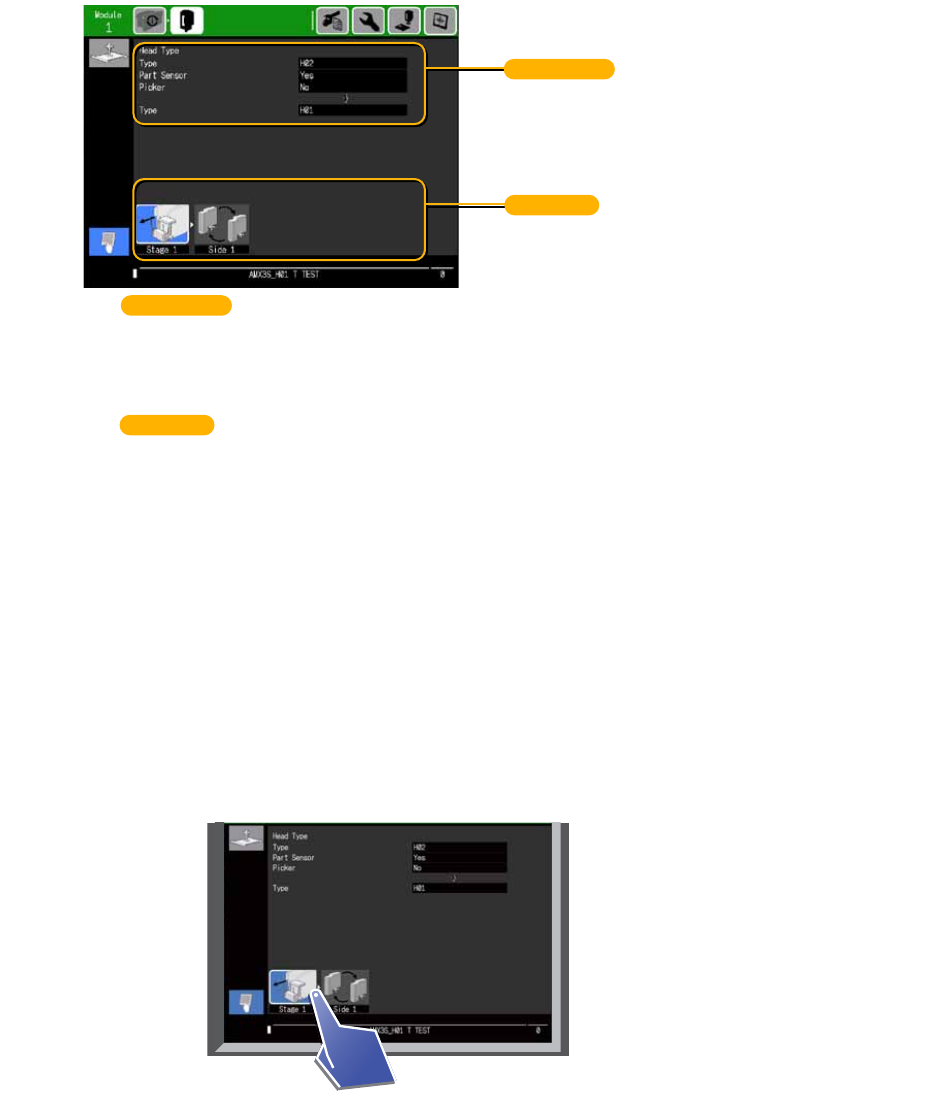

4.4.3 更换工作头向导画面
4.4.4 工作头的拆除和安装
请将要进行工作头更换的一侧的操作权变成有效，然后进行以下的作业。
卸载步骤
1. 请点击 [ 卸载料站 ] 按键。
30SYS-0918-S
>3LFNHU@<HVᱴ⽰ᑜ᭥᫇䬶੮ಞⲺᐛ֒ཪȾ
㔕䇗ഴ㺞ᱴ⽰ᗻ㾷Ⲻ֒ѐȾ䈭ԄᐜםⲺ֒ѐᔶခ䘑㺂Ⱦ
>3DUW6HQVRU@<HVᱴ⽰ᑜݹԬᴿᰖ⺤䇚ՖಞⲺᐛ֒ཪȾ
ᐛ֒ཪᴪᦘੇሲȾᱴ⽰ᴪᦘᐛ֒ཪⲺ㊱ශȾ
ᴪᦘੇሲ
֒ѐ↛僚
ᴪᦘੇሲ
֒ѐ↛僚
30SYS-0919
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
71
2. 请慢慢将供料单元拉出机器之外。
3. 请打开正面安全门。
4. 请拆卸贴装头上的导线接头。请根据不同种类的工作头各自按照以下步骤拆卸。
• DX 以外的工作头：请拆卸接头 1、接头 2。
• DX 工作头：请按照顺序拆卸接头 1、接头 2、接头 3、接头 4。
• 拆卸双机械手型贴装头时，请从 XY 机械手上方将手伸入内侧进行作业。
5. 请向上提把手 (1)，同时用手托住导线通道 (2)。复原把手，导线通道仍保持被抬起的状态。
30SYS-0955
30SYS-1098
30SYS-0920
1
