SYS-AIMEX3C-007S0 9. 各种软件工具的使用方法
AIMEX III/AIMEX IIIc 系统手册
279
9. 各种软件工具的使用方法
AIMEX 系列的 DVD 收存在以下软件工具内。本章节对各种软件工具的使用方法进行说明。
软件 说明
Image Viewer 用于显示从机器上取得的影像。可以显示影像信息、影像处理的详
细信息、以及所发生的错误。该软件通过 DVD 安装到客户端 PC 后
使用。存在于 DVD 的基本目录的 ViewerSoft 文件夹内。
NetworkSetting 进行基座的网络设定。变更网络设定时，需要知道基座当前的 IP 地
址。无需安装这个软件。存在于 DVD 的 AIMEX 文件夹内。
VersionUp 用于将当前的控制软件版本变更为光盘的版本。进行版本更新时，
有必要预先知道需要版本更新的基座的当前 IP 地址。没有必要安装
这个软件，存在于 DVD 的 AIMEX 文件夹中。无需安装这个软件。
存在于 DVD 的 AIMEX 文件夹内。
EmergencyInstaller 因为某种错误原因，不能正常地进行各种项目的版本更新时使用。
将要版本更新的项目直接与 PC 连接，使软件运行。该软件没有必要
安装到 DVD 的 AIMEX\Tool 文件夹内。
TcpIpSetting 在基座处于紧急模式下引导时，用于变更基座的网络设置。与
NetworkSetting 工具不同，即使不知道当前的 IP 地址也可以 进行
操作。软件在紧急模式下使用默认值 IP 地址进行基座的搜索。请从
DVD 的 AIMEX\Tool 文件夹内查找该软件并进行安装。
Motion Adjustment Tool 用于伺服记数器值的显示、装置机器的伺服参数的版本更新以及进
行原来位置的复位。
从 DVD 的 AIMEX 文件夹内找出该软件并安装。
EquipmentCheck 能够进行所指定模组的各单元的信息取得和 I/O 状态及单动动作的
确认。是一种在进行维修保养时及发生故障时帮助进行恢复作业的
工具。
MEdit 使用该软件能够进行 Job 数据的基本的编辑作业。另外，使用该软
件也能够取得机器侧的 Job。数据编辑后，将变更反映到总目录中并
进行向机器重新传送编辑数据。
Data Checker 使用该软件能够对 MEdit / Fuji Flexa 中所编辑的 Job 进行基本的检
查。条件是创建 AIMEX-2S 用 Job 时要使用的 Fuji Flexa 被安装着。
请从辅助软件的下载处下载数据检查安装程序。
IPS Viewer 在运用带元件侧面识别功能的工作头期间，将通过辅助软件取得的
根据 IPS(Intelligeng Parts Sensor) 的各种判定结果，在 PC 上进行
确认的工具。除了可以通过影像确认吸嘴的状态和元件的吸取状态
等，也可以确认判定时使用的参数。
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
9. 各种软件工具的使用方法 SYS-AIMEX3C-007S0
280 AIMEX III/AIMEX IIIc 系统手册
9.1 Image Viewer
使用这个软件可以显示及检查从机器处取得的影像处理结果。
9.1.1 安装 Image Viewer
1. 将收录有软件的光盘插入光盘驱动器中。
2. [Welcome to Software Installation] 画面自动启动。如果没有启动，请双击光盘内的
[PMemu.exe]。
3. 请从 [ 管理电脑终端用 ] 的菜单中选择 [ 安装管理电脑终端用的支持工具 ]。
4. 在安装组件的选择画面中，勾选 [ViewerSoft] 后，单击 [Next]。软件被安装，显示最后的步骤。
5. 单击 [Finish]，结束安装。
9.1.2 通过 Image Viewer 检查影像
1. 在 [Start] 菜单上，指向 [Programs] 后显示出 [ImageViewer]。选择 [ImageViewer] 后，打开
[ImageView]。
2. 在 [File] 菜单上选择 [Open]。
3. 指定从机器处下载的影像文件的目录。
4. 双击对象文件，在画面上显示出影像文件。
备注
软件安装后，双击下载的影像文件后，可以打开 Image Viewer 内的影像。

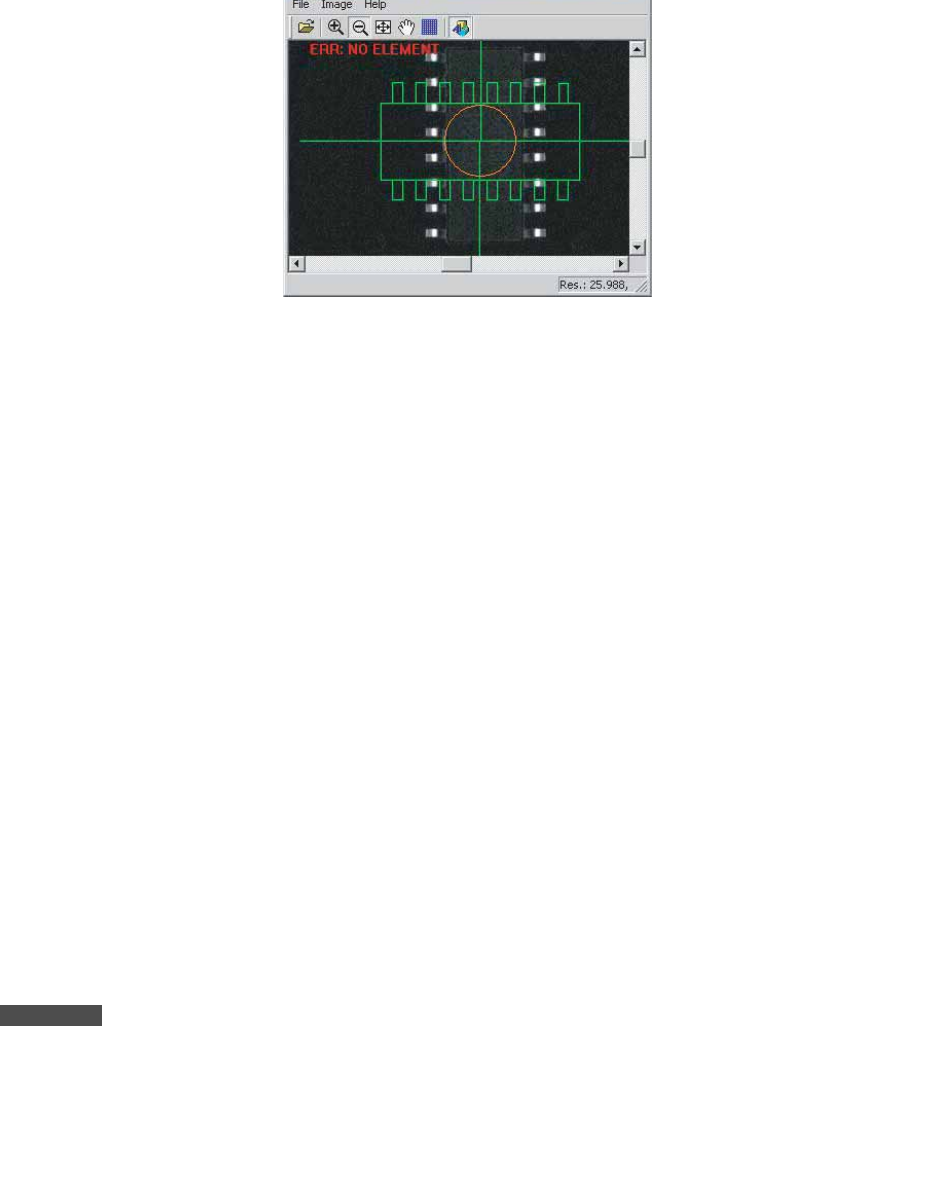

5. 在 [Image] 菜单上单击 [Tablet Display] 后，变为影像处理结果和信息显示画面。
6. 确认是否显示出作为错误信息以及问题的解决对策的元件状态。
7. 完成元件检查后，在 [file] 菜单上单击 [Exit]，关闭 Image Viewer。
NXTST0001E
