SYS-AIMEX3C-007S0 6. 手动模式指令的操作 AIMEX III/AIMEX IIIc 系统手册 187 6. 手动模式指令的操作 本章说明在进行维修保养或者 其他特别操作时使用的手动指令。 6.1 菜单画面上显示的项目 开始等待画面切换为手动指令 画面。画面的切换方法请参考 「3.4 显示手动模式画面」 。 号码 指令名 功能 1 Cl ean （清扫） 实行该指令后，MFU-6 5 或料盘单元 -LTW(2) 将被解…
5. 生产 SYS-AIMEX3C-007S0
186 AIMEX III/AIMEX IIIc 系统手册

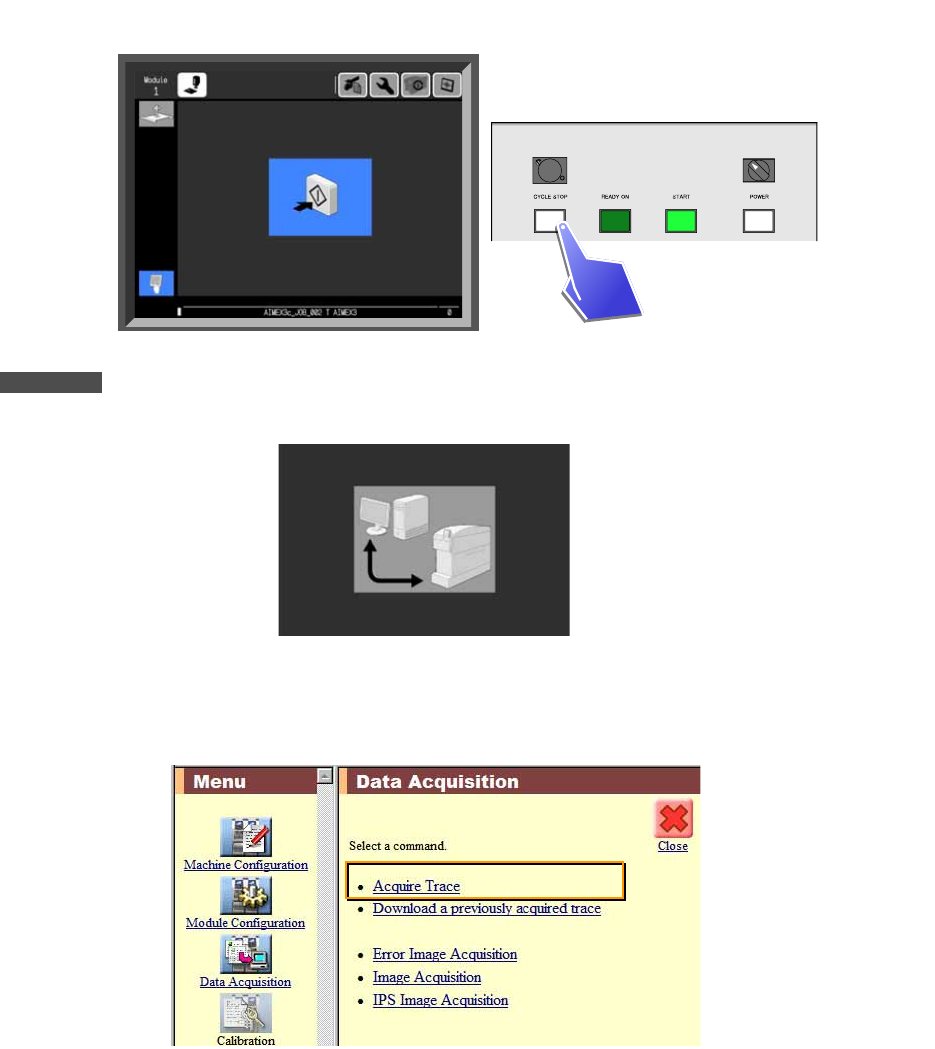

5.9 可跟踪数据的保存
当发生异常停止时，如果保存可跟踪数据，对解决故障方面将起到帮助作用。
操作画面变为 START 等待、指令等待或者异常解除等待状态后，请实行以下操作。
1. 请按住 [CYCLE STOP] 按钮 10 秒钟。
备注
在保存可跟踪数据的途中，操作画面将如下图所示无法进行任何操作。
2. 当画面改变，表示完成可跟踪数据的保存。
3. 请通过辅助软件的 「跟踪数据的取得」指令获取跟踪数据。
30SYS-1121
10 seconds
30SYS-1122
01SYS-1058-E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 6. 手动模式指令的操作
AIMEX III/AIMEX IIIc 系统手册
187
6. 手动模式指令的操作
本章说明在进行维修保养或者其他特别操作时使用的手动指令。

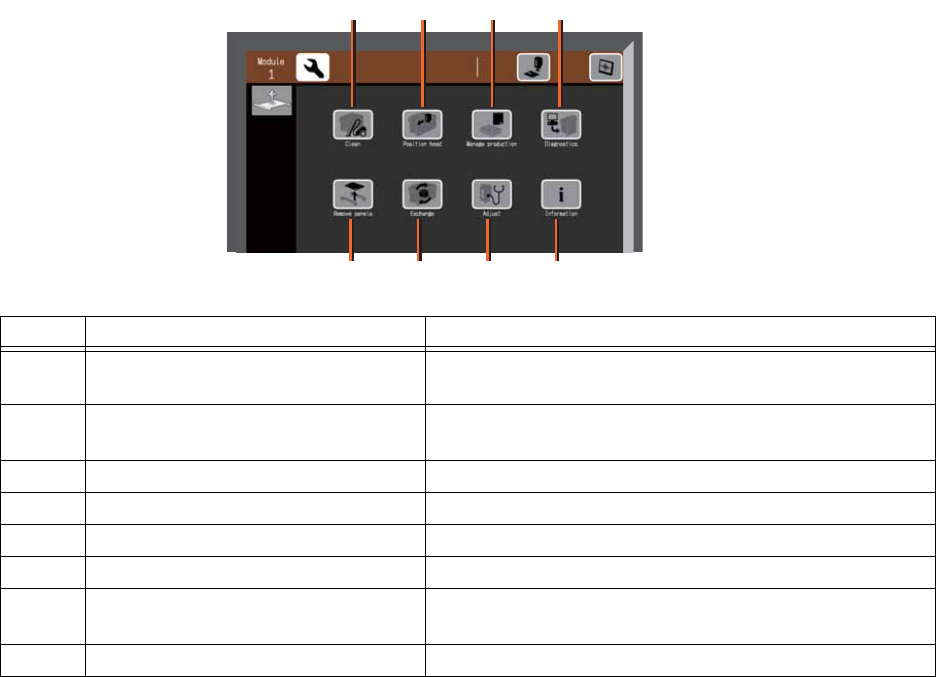

6.1 菜单画面上显示的项目
开始等待画面切换为手动指令画面。画面的切换方法请参考 「3.4 显示手动模式画面」。
号码 指令名 功能
1 Clean （清扫） 实行该指令后，MFU-65 或料盘单元 -LTW(2) 将被解
锁。
2 Position head （工作头回避） 实行该指令后，工作头将撤回到便于进行加油等作业的
位置。
3 Manage production （生产管理） 需要确认元件吸取位置时，请选择该指令。
4 Diagnostics （自我诊断） 需要升级控制软件时，请选择该指令。
5 Remove panels （电路板除去） 实行该指令后，可以从搬运轨道上取出电路板。
6 Exchange （更换配件） 更换工作头或 MFU-65 以及排出吸嘴时选择该指令。
7 Adjust （调试工作头） 用于搭载了带刷子供料器的机器。或者用于取出混合校
正专用的治具元件。
8 Information （信息） 现实模组、基座、工作头等各配件的相关信息。
30SYS-1015
1234
5678
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
6. 手动模式指令的操作 SYS-AIMEX3C-007S0
188 AIMEX III/AIMEX IIIc 系统手册

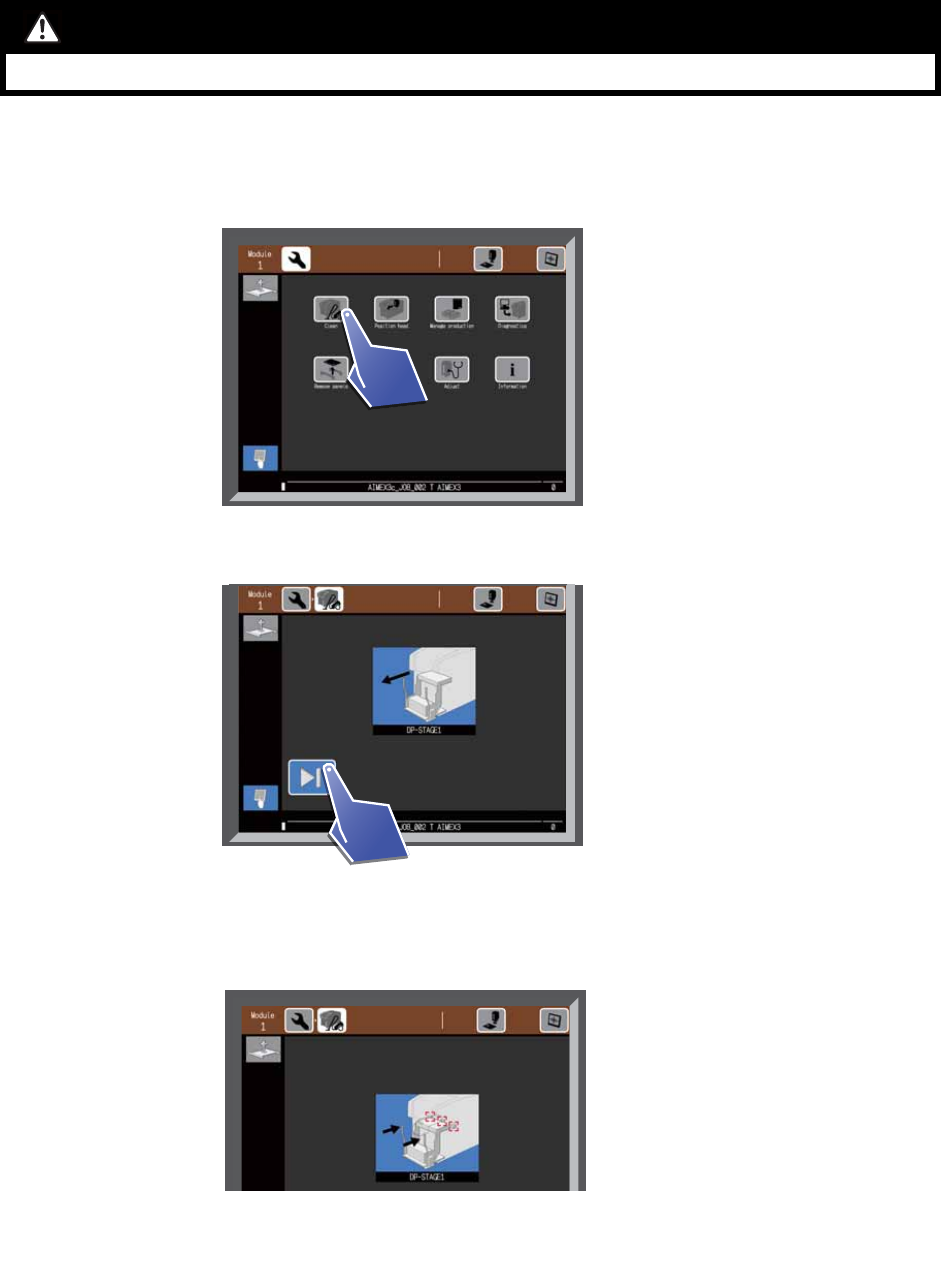

6.2 清扫指令
用于在机器内进行维修保养时。
1. 请选择 [Clean] 指令。
2. 请点击 [ 实行 ] 按键。
3. 请慢慢将供料单元拉出机器之外。
• 此后操作画面上显示搭载供料单元的指示。
4. 请打开正面安全门。
5. 请进行不要的维修保养作业。
注意 66
• 打开正面门时请完全向上抬起。如果正面门抬起到一半位置停止时，有落下的危险。
30SYS-1016
30SYS-1017
30SYS-1018
