2. 各部分的名称和功能 SYS-AIMEX3C-007S0
34 AIMEX III/AIMEX IIIc 系统手册
D: Job 显示区
显示已上传到机器的 Job 名。上段显示通道 2，下段显示通道 1。除此之外还显示通道上是否有电路板以
及生产块数的信息。
通过显示的颜色判断通道上是否有电路板。
正反面随机生产时的 Job 显示栏
a. 在各通道上生产的电路板面
• 上传 Job 之后，立即显示 「Lane1:Top」「Lane2:Bottom」。
• 显示生产中各通道正在生产的电路板面。
• 在通道 1 中没有电路板的状态下停止生产时，Lane1 将显示为 Top。
• 在通道 2 中没有电路板的状态下停止生产时，Lane2 将显示为 Bottom。
b. Job 名
c. Top 面完成生产的数量
d. Bottom 面完成生产的数量
e. Lane1 内是否有电路板
f. Lane2 内是否有电路板
1 Job 切换的向导 3 Job 名
2 搬运轨道上是否有电路板 4 完成生产的电路板数量
显示色 内容
白色 搬运轨道上没有电路板。
黄绿色 搬运轨道上有正在生产的电路板。
绿色 搬运轨道上有完成生产的电路板。
01SYS-0924
213 4
A Job name
01SYS-1064-a
c
d
a
b
f
e
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 2. 各部分的名称和功能
AIMEX III/AIMEX IIIc 系统手册
35
关于向导画面
机器通过画面向操作人员发出作业指示。
生产模式画面 换线信息画面
手动指令模式画面 故障接触向导画面
30SYS-0938
30SYS-0939
30SYS-0940
30SYS-0941
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
2. 各部分的名称和功能 SYS-AIMEX3C-007S0
36 AIMEX III/AIMEX IIIc 系统手册

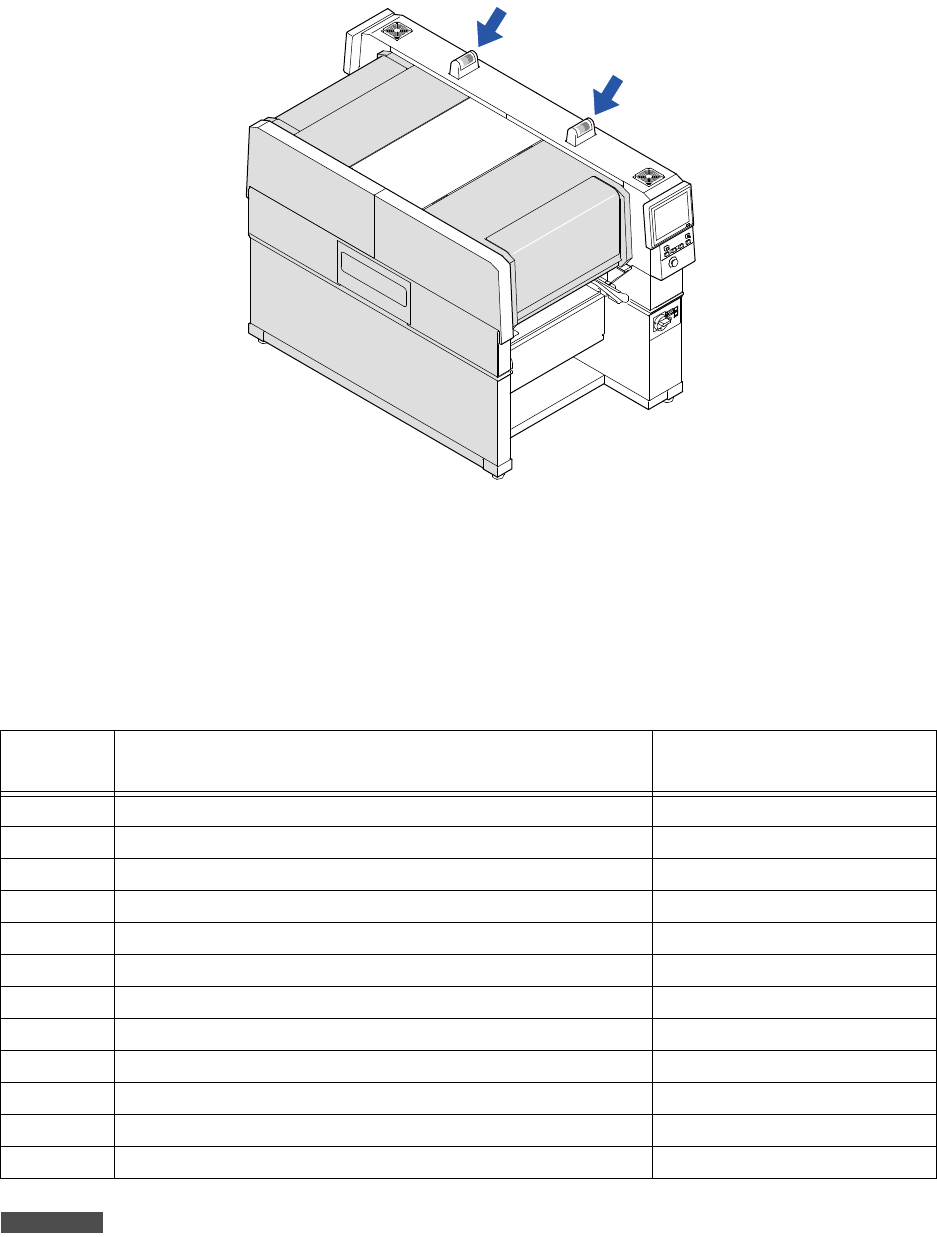

2.4 信号指示灯
2.4.1 指示灯的显示和机器的状况
机器上有信号灯有 3 种颜色变化。相关人员可通过信号灯颜色与状态 ( 闪烁、亮灯、灭灯 ) 的变化即时掌握
机器的状况。
信号灯有 2 个，分别设置在机器的两侧。各侧的信号灯负责向操作人员提示各侧的机器状态。
备注
关于信号灯的显示，有一部分可通过辅助软件的设置进行变更。详细内容请参考 「FUJI 辅助软件操作手册」。
应对措施
优先度
机器状态名 信号灯的状态
（画面状态）
1 正在确认生产线 （正在确认主系统的设置） 3 种颜色全部亮灯
2 发生故障 ( 机器发生故障 ) 红色灯亮灯、蜂鸣器鸣叫
3 手动模式 （例如实行手动指令、PAM 测定、测试模式） 绿色灯亮灯
4 生产停止 （等待操作员的作业、发生重置） 红色灯亮灯、蜂鸣器鸣叫
5 没有开始生产 （正在换线等还没开始生产时） 绿色灯闪烁
6 要求操作员进行操作 （生产开始后，等待上料时） 黄色灯闪烁
7 生产即将停止 （存在不能吸取的元件时） 红色灯亮灯、蜂鸣器鸣叫
8 产能下降 （攒在发生统计警告的元件时） 黄色亮灯
9 正在信息发送 （料尽预告时） 黄色灯闪烁
10 正在生产预备 （校正时） 绿色灯亮灯
11 正在生产 （正常生产时） 绿色灯亮灯
12 前后工序等待 （等待前工序或后工序的完或正在运板时） 绿色灯闪烁
30SYS-0882
