SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

107

取出料盘箱

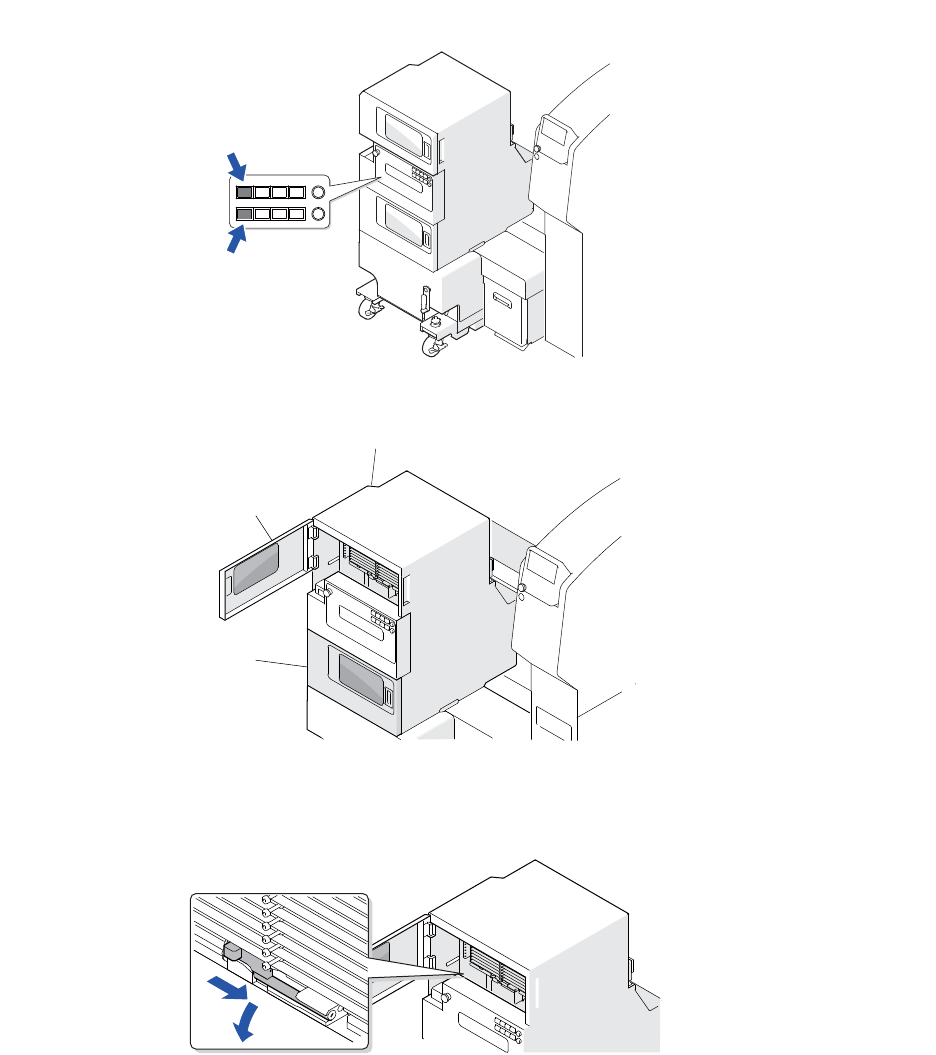

1. 请按下 [MAGAZINE CLAMP] 按钮。料盘箱分为上下 2 层。请按下需要更换料盘箱侧的按钮。

2. 打开正面安全门。请打开要更换一侧的安全摁。

3. 从料盘单元 -LTW 中将料盘箱分离出来。

a. 缓动料盘箱上的挡块。

30SYS-0728

30SYS-0699S

ℷ䴶䮼

30SYS-0250E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

4. 生产准备 SYS-AIMEX3C-007S0

108 AIMEX III/AIMEX IIIc 系统手册

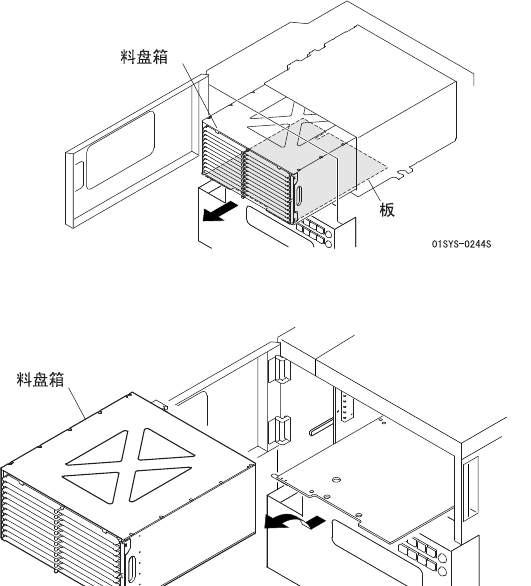

b. 拉出承载料盘箱的托板。缓慢向外拉出托板直到被锁上。

c. 将料盘箱移到正前方然后下哦那个料盘单元 -LTW 上分离出来。

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 4. 生产准备

AIMEX III/AIMEX IIIc 系统手册

109

安装料盘箱

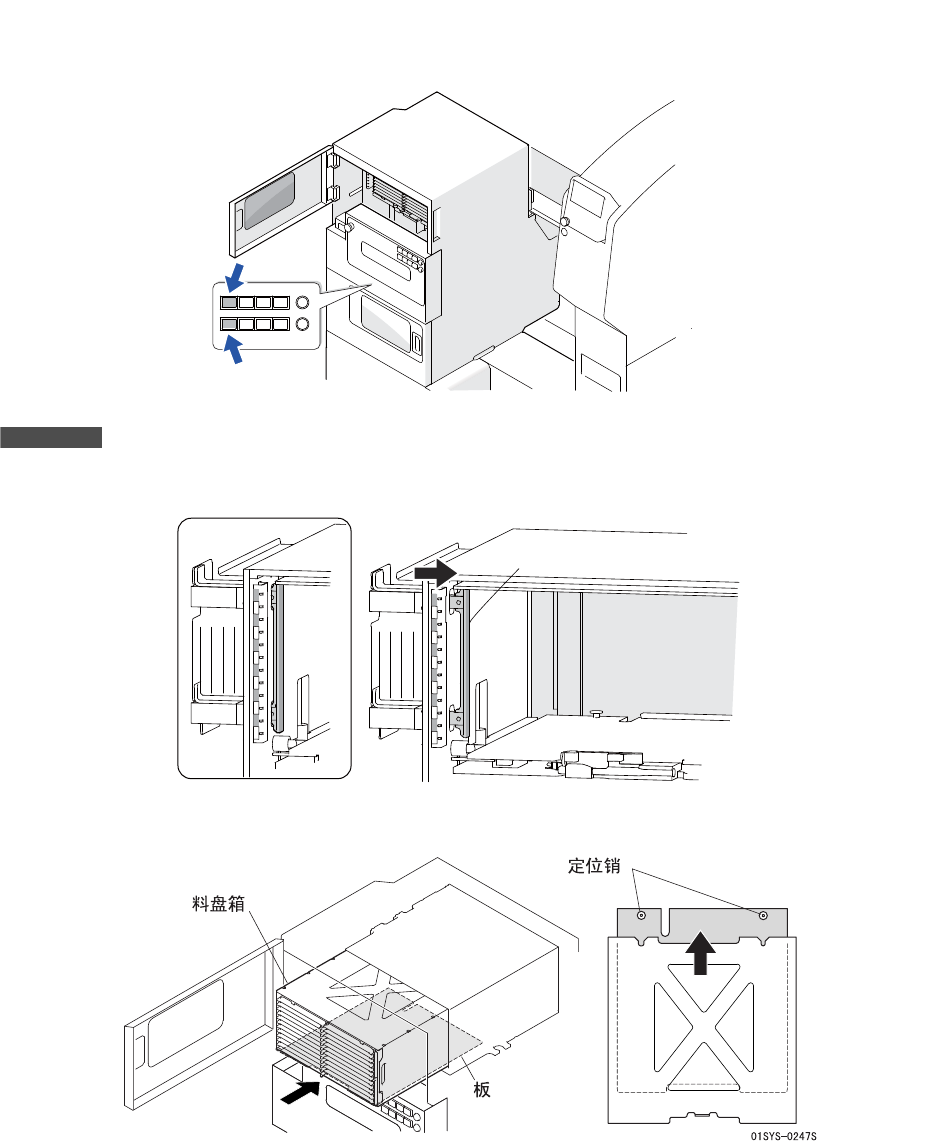

1. 将装有料盘元件的料盘箱安装到料盘单元 -LTW 上。

a. 请确认 [MAGAZINE CLAMP] 按钮是否灭灯。

备注

如果 [MAGAZINE CLAMP] 显示为亮灯，料盘箱无法卡入料盘单元。此外在安装料盘箱时料盘单元 -LTW 没有通电，请目视确认料盘箱上夹具

的位置。

b. 请将料盘箱放倒托板后再向里推。推到有定位销的位置。

30SYS-0251E

⺤䇚ם཯ඍᐨ㔅シ࠰

01SYS-0355-S
