Aimex3C系统手册.pdf - 第277页

SYS-AIMEX3C-007S0 8. 各种功能的设定和管理 AIMEX III/AIMEX IIIc 系统手册 261 8.2.12 防止供料器的按钮操作引起的吸嘴落下的设定机器运转中，利用供料器的按键进行送料时，吸嘴与载带有可能发生干扰。为了防止因干扰而导致的吸嘴脱落或损坏，将正在送料的供料器的操作无效的功能。 • •[Disable feeder button s during production to preve…

8. 各种功能的设定和管理 SYS-AIMEX3C-007S0

260 AIMEX III/AIMEX IIIc 系统手册

为了使设定有效，必须事先完成 Multi 生产用的 Job 设定。

8.2.11 更换工作头时的校正时间缩短功能

缩短更换了工作头后的自动校正时间的功能。

通常，机器在每次更换头后进行自动校正。但是，通过保存使用过的工作头校正结果，省去了再次使用时

的校正。

• [Shorten auto calibration when replacing heads]：[ON]

30SYS-0430S

(mm)

ϸッ⿏ࡼ

ϸッ⿏ࡼᯊⱘ᳔໻䯈䎱

通道2

通道1

01SYS-0586E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 8. 各种功能的设定和管理

AIMEX III/AIMEX IIIc 系统手册

261

8.2.12 防止供料器的按钮操作引起的吸嘴落下的设定

机器运转中，利用供料器的按键进行送料时，吸嘴与载带有可能发生干扰。

为了防止因干扰而导致的吸嘴脱落或损坏，将正在送料的供料器的操作无效的功能。

• •[Disable feeder buttons during production to prevent collisions with nozzles setting]:：

「Do not prsvent collision」

选择干扰预防（H01/H02）时，该功能只针对 H01, H02 工作头生效。而且供料器的固件必须为以下版

本。

注意

如果供料器的固件是旧版本，在运用该功能时，将供料器搭载到机器上后将会发生错误。

W04b, W08b/W08c Feeder (W04b/W08b/W08c) V1.22 或更高版本

W04f, W08f Feeder (W04f/W08f) V4.39 或更高版本

W8, W12(c) ～ W104 Feeder V3.21 或更高版本

01NST-1030

㹃㹐㹐

㹎㹕㹐

01NST-1031-E

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

8. 各种功能的设定和管理 SYS-AIMEX3C-007S0

262 AIMEX III/AIMEX IIIc 系统手册

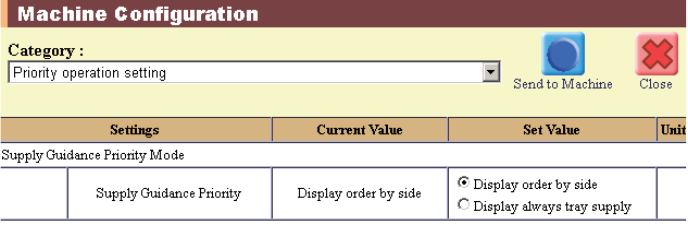

8.2.13 设定补充向导的优先显示

在 Side1、Side2 中，设定需要补充料盘元件和供料器元件时的向导顺序。

• [Supply Guidance Priority]：选择 [Display order by side] 或者 [Display always tray supply]

• 运用多功能生产时，[ 优先显示料盘元件的补充向导 ] 的设定为无效。

[ 优先操作权 Side 的补充向导 ]

Side1 和 Side2 分别有各自的操作者时，请选择此设定。

完成料盘元件的补充后，就会在操作画面上显示接下来的供料器元件的补充向导。

即使另一侧的供料平台需要进行元件补充，也优先显示正在操作的一侧的供料器元件补充向导。

[ 优先料盘元件的补充向导 ]

1 名操作者进行 Side1、Side2 的元件补充时，请选择此设定。

当另一侧的供料平台需要进行料盘元件补充时，即使没有完成正在操作一侧的供料器元件的补充，也优先

显示另一侧的料盘元件补充向导。

操作者能够确认另一侧所需的元件种类，在准备了元件后移动到另一侧。由此，能够缩短作业移动路线。

01SYS-0813E
