SYS-AIMEX3C-007S0 4. 生产准备 AIMEX III/AIMEX IIIc 系统手册 109 安装料盘箱 1. 将装有料盘元件的 料盘箱安装到料盘单元 -LTW 上。 a. 请确认 [MAGAZINE CLAMP] 按钮是否灭灯。 备注 如果 [MAGAZINE CLAMP] 显示为亮灯，料盘箱无法卡入料盘单元。此外在安装料盘箱时料盘单元 -LTW 没有通电，请目视确认 料盘箱上夹具 的位置。 b. 请将料盘箱放倒托板…
4. 生产准备 SYS-AIMEX3C-007S0
108 AIMEX III/AIMEX IIIc 系统手册
b. 拉出承载料盘箱的托板。缓慢向外拉出托板直到被锁上。
c. 将料盘箱移到正前方然后下哦那个料盘单元 -LTW 上分离出来。
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 4. 生产准备
AIMEX III/AIMEX IIIc 系统手册
109
安装料盘箱
1. 将装有料盘元件的料盘箱安装到料盘单元 -LTW 上。
a. 请确认 [MAGAZINE CLAMP] 按钮是否灭灯。
备注
如果 [MAGAZINE CLAMP] 显示为亮灯，料盘箱无法卡入料盘单元。此外在安装料盘箱时料盘单元 -LTW 没有通电，请目视确认料盘箱上夹具
的位置。
b. 请将料盘箱放倒托板后再向里推。推到有定位销的位置。
30SYS-0251E
⺤䇚םඍᐨ㔅シ࠰
01SYS-0355-S
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
4. 生产准备 SYS-AIMEX3C-007S0
110 AIMEX III/AIMEX IIIc 系统手册

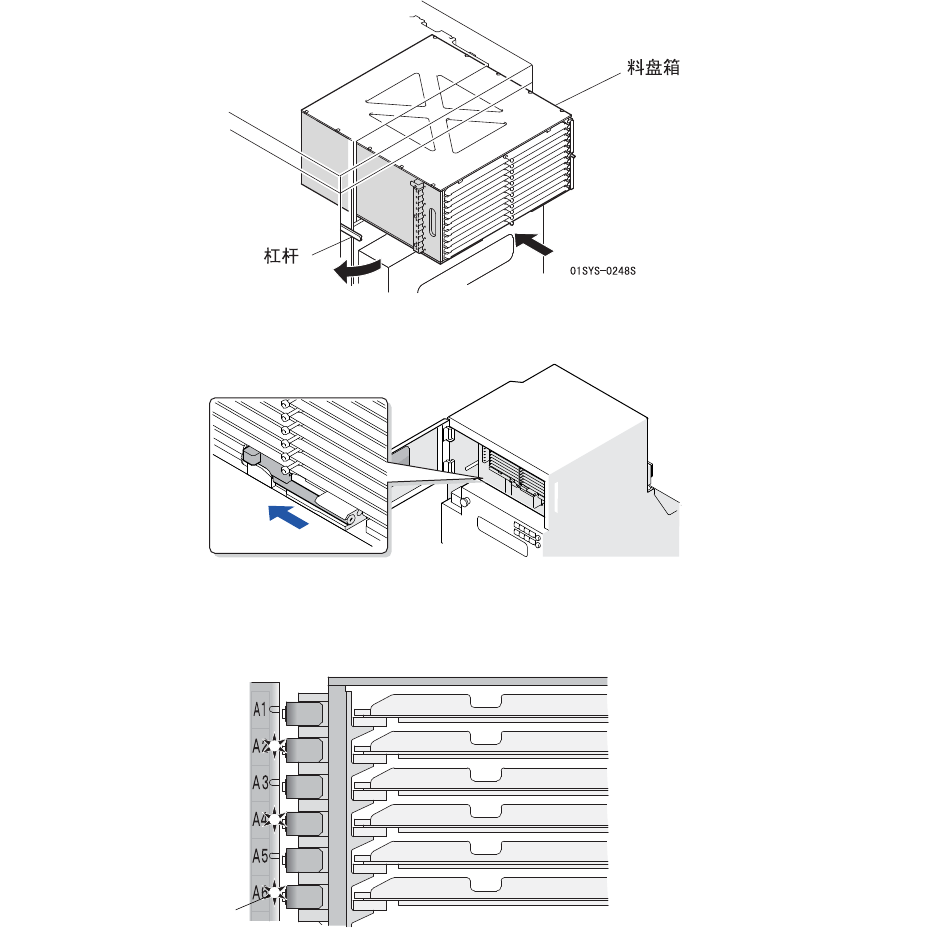

c. 请放下拉杆将托盘解锁，然后顺势将料盘箱插入料盘单元。
d. 缓动料盘箱上的挡块。料盘箱上锁。
2. 请确认搭载到料盘想的个料盘种类的正确性。
a. 检查灭灯的料槽内的元件，如果不正确请点击操作面板上的 [ 搭载料盘 ] 按键。
b. 此处指定最初吸取的元件。详细操作请参考 「4.8.3 料盘元件的第一个取料点」。
c. 请擦免考操作画面，在所有需要呆在料盘的料槽上反复操作 a 与 b。
30SYS-0252
01SYS-0246
LED
