5. 生产 SYS-AIMEX3C-007S0

168 AIMEX III/AIMEX IIIc 系统手册

KIT Manager 时

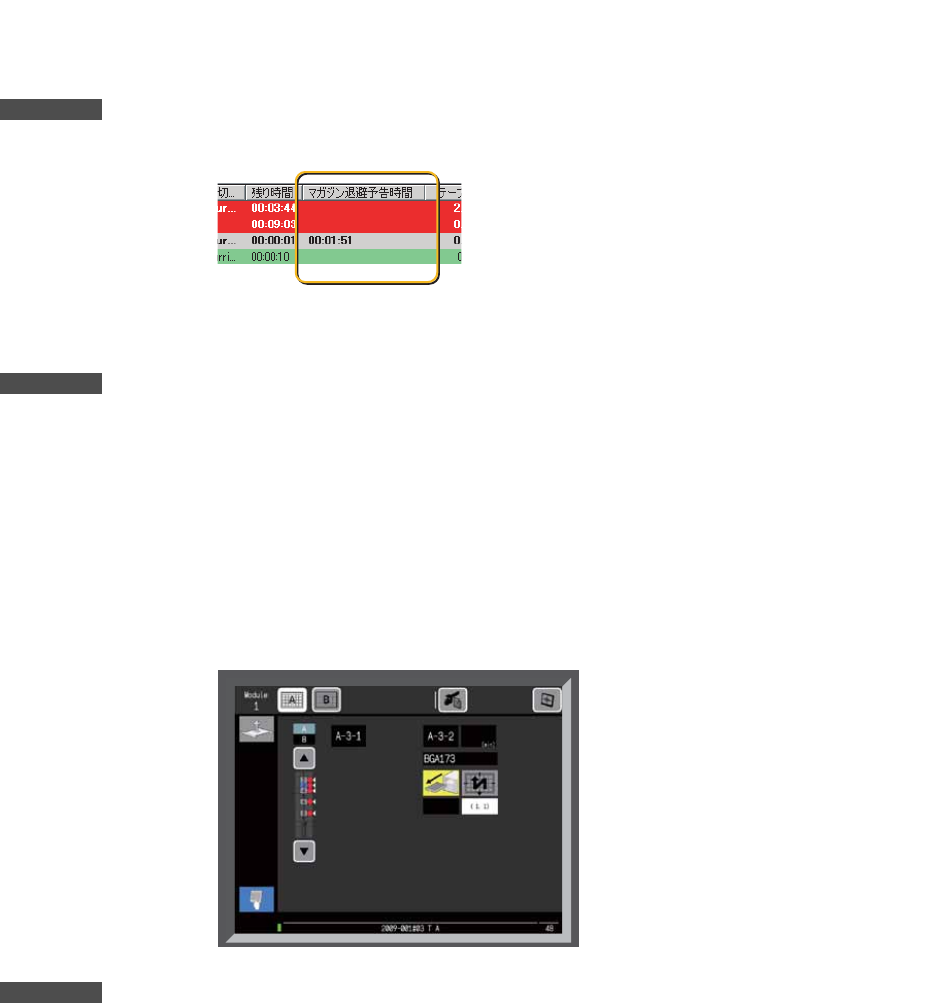

1. 请从 KIT Manager 画面打开料站显示画面。

2. 请确认料盘箱会不预告时间。显示每种元件到下次补料为止的时间。

备注

利用排序功能可以进行降序、升序的排列。

3. 请对相应的料盘进行验证然后插入空料槽内。

备注

KIT Manager 的详细使用方法请参考「Fujitrax Verifier 用户手册」的「2.KIT Manager 的操作方法」。

关于补充料盘元件使得托盘取出指示

进行料盘的次料站补充时，可以向用于补充的料盘箱内任意的料槽内搭载料盘。

如果是以下的状态，因为已经显示取出托盘的指示，所以请根据指示取出托盘并将其插到其他托盘上。

a. 搭载的料盘过高，抵到排出专用料槽时

备注

按下 [COMPLETE] 按钮，然后进行料盘高度的测定。当在排出专用料槽下面所搭载的料盘高度已经侵占了排出专用料槽的空间时，将显示出

请取出的知识。

01SYS-0504J

30SYS-1005

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

SYS-AIMEX3C-007S0 5. 生产

AIMEX III/AIMEX IIIc 系统手册

169

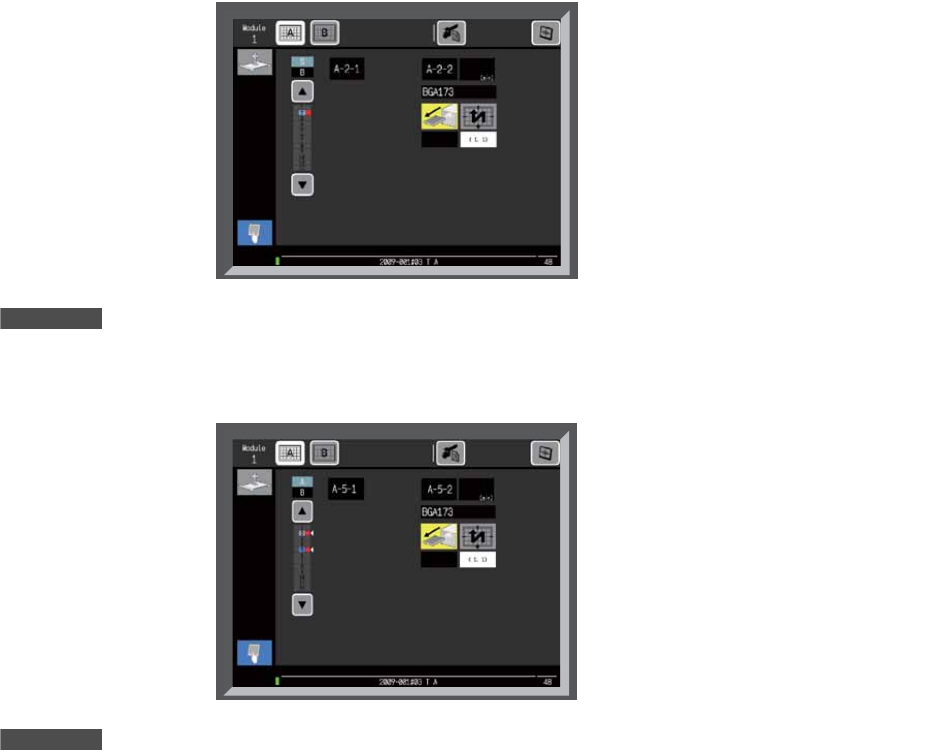

b. 将料盘插进排出专用料槽时

备注

即使将料盘插进排出专用的料槽内，「Set OK」也不会生效，而是显示取出托盘的指示。

c. 在料盘的占有料槽上进行了侵占性安装时

备注

侵占其他料盘的占有料槽来安装料盘、或者不能确保安装料盘的占有料槽时，不能变为「Set OK」，此时显示出取出托盘的指示。

30SYS-1006

30SYS-1007

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U

5. 生产 SYS-AIMEX3C-007S0

170 AIMEX III/AIMEX IIIc 系统手册

5.5.5 有效利用供应预约功能时

根据机器的向导画面，能够高效率地进行料盘单元 -LTW(2) 的元件补充即使取消机器的向导，通过按下

[SUPPLY PARTS] 按钮也能够高效率地进行元件补充。请在以下的情况下利用本功能。

• 操作员暂时离开机器，为了不发生料尽，现在就想要完成次料站的元件补充。

请将进行元件补充一侧的操作权变成有效，进行以下的作业。

1. 在自动运转中，请按下 [SUPPLY PARTS] 按钮。[SUPPLY PARTS] 按钮开始闪烁。

2. 显示安装画面。料盘单元 -LTW(2) 进行回避动作，处于能够进供料的状态。

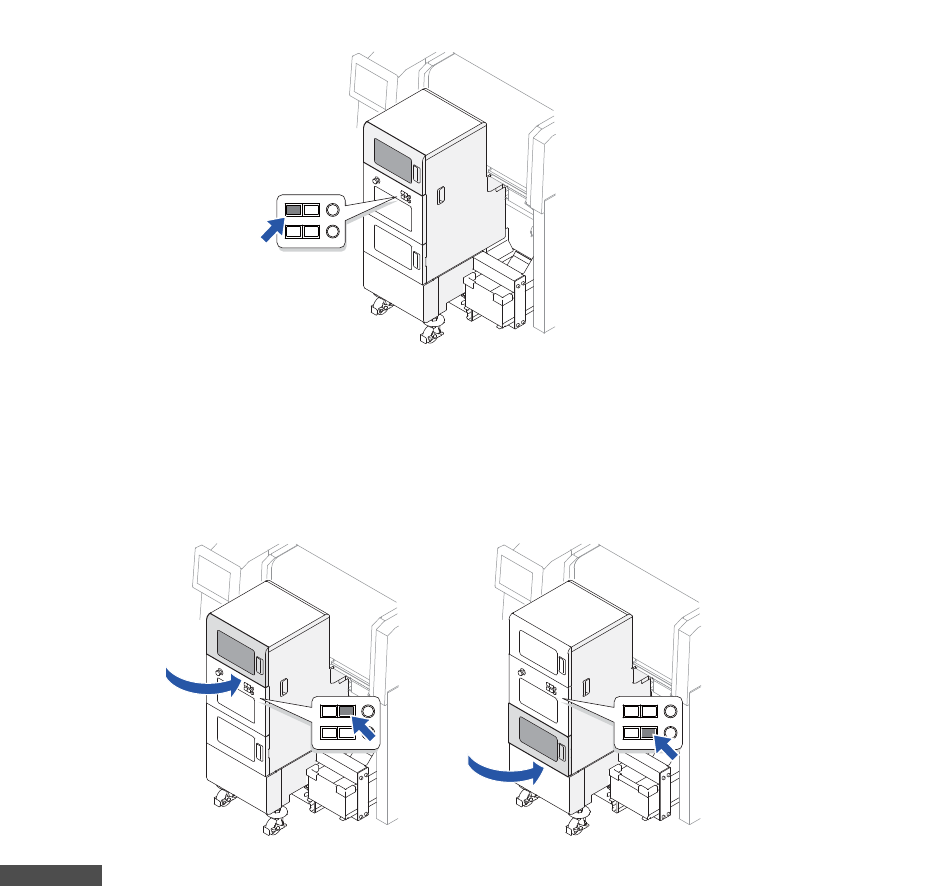

3. 打开正面安全门搭载料盘。搭载方法请参考「5.5.1 向导画面和补充步骤（Verify ON 时）」或

「5.5.2 向导画面和补充步骤（Verify OFF 时）」。

4. 请关闭正面安全门并按 [COMPLETE] 按钮。

备注

请避免与料盘单元 -LTW(2) 发生冲撞，安静的关闭正面安全门。

30SYS-1008

30SYS-0963

oNnLLVIq

Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
