10. 更新软件版本 SYS-AIMEX3C-007S0
328 AIMEX III/AIMEX IIIc 系统手册
10.2 更新单元软件版本
使用该指令进行工作头、料站托架等个配件的软件升级。升级时，对象排解必须搭载到机器上。
1. 在装有辅助软件上 PC 内安装各配件的应用软件。
2. 确认进行版本更新的 AIMEX-2S 的主开关处在 ON，并且模组没有在进行生产或者没有进行特殊的处
理。
3. 请将操作画面换成手动模式后再进行软件加载。
4. 如果工作头上安装着吸嘴，请通过以下的操作，将工作头上的吸嘴收纳在吸嘴置放台内。
a. 请从指令菜单中选择 [Exchange]。
b. 请选择 [Nozzles] 指令。
c. 点击 [START] 按键，工作头上的吸嘴将返回到吸嘴置放台。
d. 操作画面上显示了取出去除料站指示后，再点击 [ 手动 ] 按键。不需要取出料站。
5. 请从指令菜单中选择 [Diagnostics] 指令。
6. 请点击 [ 实行 ] 按键。
7. 请确认操作画面上是否显示以下的示意图。
8. 请启动辅助软件，显示在线监视器。
9. 在监控画面上点击要升级配件软件的机器后，显示机器辅助软件的注册画面。
30SYS-1089
30SYS-1090
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 10. 更新软件版本
AIMEX III/AIMEX IIIc 系统手册
329

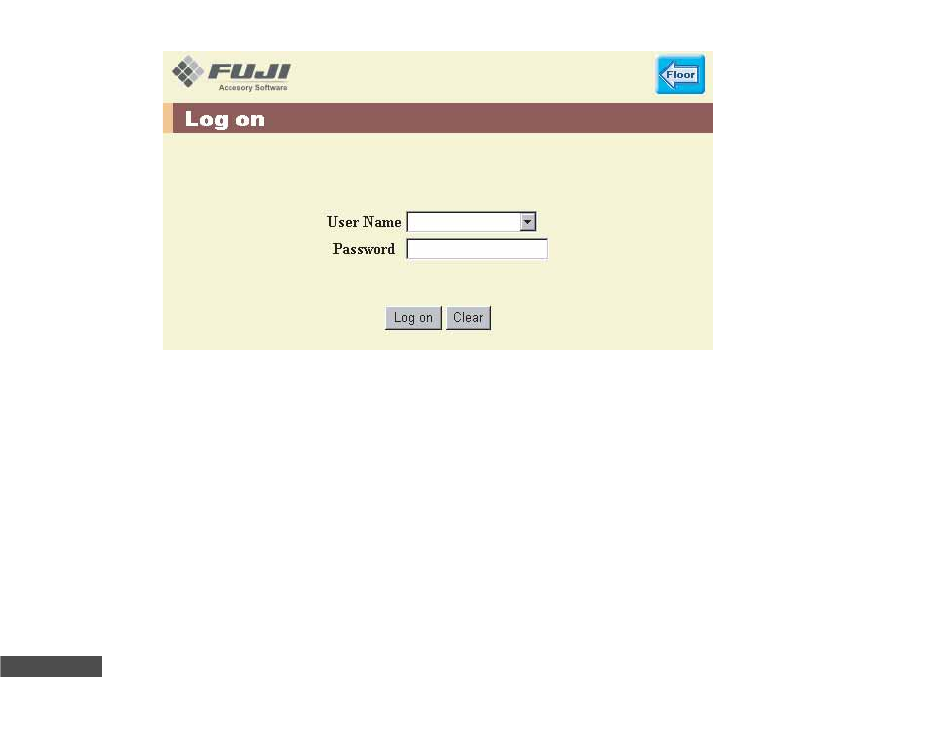

10. 直接输入用户 ID 或从选择框内选择 ID。
11. 输入用户密码，请点击 [ 注册 ]。显示菜单画面。
12. 选择要升级的模组，然后单击 [Remote operation]。
13. 单击 [Update Software ]。
14. 单击 [Start updating] 后，辅助软件就会进行单元软件的复制。复制结束后，机器就会自动地重新启
动。
15. 重新启动后，在操作画面上显示单元的选择画面。请选择要升级的单元。
备注
对所有的单元进行版本更新时，请选择 [Execute of All]。
16. 请按下 [START] 按钮。开始升级。
30SYS-0344E
