SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
257
2. 设定料盘的次料站转换条件。
• [Alternate tray change condition]：[Parts out]
3. 进行料盘单元功能的设定。
• 「料盘单元 LT/LTW 补充动作设定」：「从料盘箱 A 开始补充」或者 「从料盘箱 B 开始补充」
• 「料盘供給順序」: 「料槽号顺序」
• 「料盘动态次料站补充的料站移动顺序」: 「生产料盘箱优先」或者 「补充料盘箱优先」
使用移动顺序 A 时，可以进行任何一种设定。
设定料盘供給順序时，如果想要优先使用之前元件，请设定为 「元件登录时间顺序」。
为了将设定变成有效，需要将 Job 设定为如下。
01SYS-0895E
30SYS-0846E
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
8. 各种功能的设定和管理 SYS-AIMEX3C-007S0
258 AIMEX III/AIMEX IIIc 系统手册
a. 设定生产用料盘箱中的所有初始料站。
• 移动顺序 A 时：在初始料盘的托架上配置次料盘。
• 移动顺序 B, C 时：区别有初始料盘的托架，在其他托架上配置次料盘。
b. 选择 Machine Configuration 的 「Feeder Setup」标签页，将生产用料盘箱所有料槽的 Status 设
定为 「Fixed」。
c. 选择 Machine Configuration 的 「Feeder Setup」标签页，将补充用料盘箱所有料槽的 Status 设
定为 「Reserved」。
d. 进行优化。
备注
详细内容请参照 AIMEX 系列编程手册。
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 8. 各种功能的设定和管理
AIMEX III/AIMEX IIIc 系统手册
259
8.2.10 多功能生产运用的设定

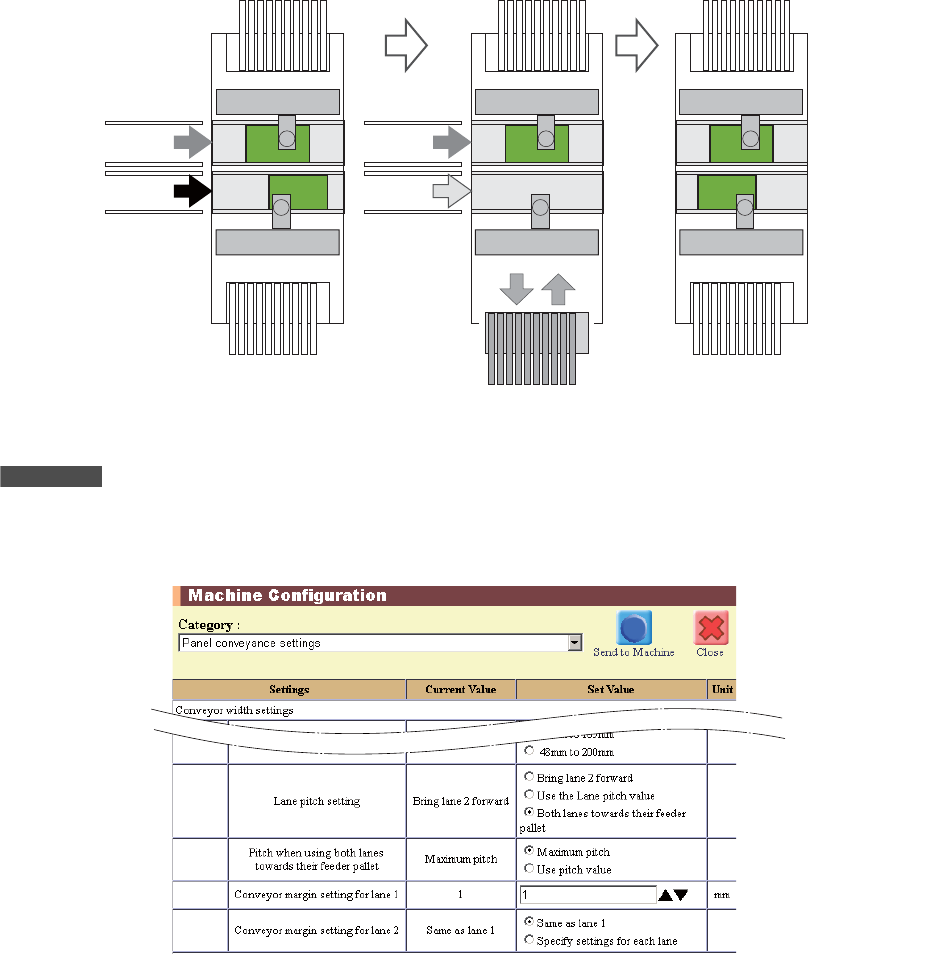

Multi 生产是一种在双机械手机的侧 1 和侧 2 上，各个机械手独立吸取和贴装元件的生产运用方法。
在以下状态时，运用 Multi 生产可以缩短前置时间。
a. 生产计划突然变更，不能使用 AIMEX 多 Job 生产线平衡
b. 一天的作业时间内换线时间所占的比例大
c. 操作员手工进行的换线作业多，不能进行完全自动的换线
1. 请进行手持式扫描器上的自动换线功能设定。
备注
详细请参照 「8.2.6 自动换线功能设定 （手持式扫描器模式）」。
2. 请进行搬运轨道宽度设定。
• 「通道间的间距指定」：两端靠近 （本公司推荐）
• 「两端靠近时的间距指定」：最大间距
30SYS-0428E
Side 2
Job B
Job A
Side 1
B
A
Side 2
Job B
Job C
Side 1
B
Side 2
Side 1
B
C
30SYS-0429E
