SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
141
5.4.3 供料器的更换 （料盘单元 -LTW(2)）
使用安装在料盘单元 -LTW (2) 中的供料器供应元件的时候，如果生产中发生料尽时，就会显示 供料器更换
向导画面。
供料器的打在方法与香料站搭载的方法相同。请将供料器插入料盘单元 -LTW(2) 的供料器专用料槽内
30SYS-0990-S
ᯏᑜᇳᓜ
ᯏㄏ⌞䀙
ᯏ″
No.
בᯏಞ
䘷ᯏ䰪䐓
ᯏ″ؗᚥ
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
5. 生产 SYS-AIMEX3C-007S0
142 AIMEX III/AIMEX IIIc 系统手册

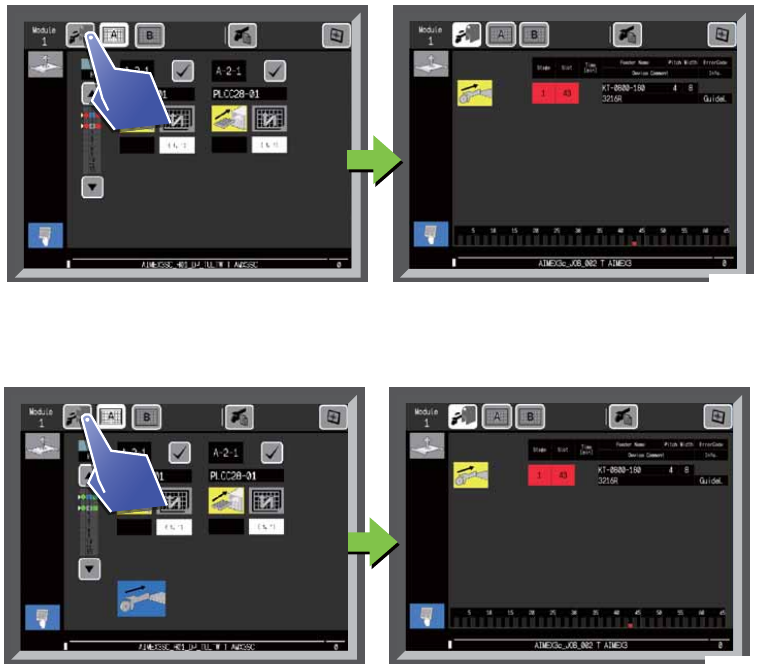

连接了料盘单元 -LTW(2) 模组的向导画面
在连接着料盘单元 -LTW(2) 的模组中，当料盘元件和供料器元件都发生料尽时，料盘元件补充 向导被优先
显示
当完成料盘补料或点击 [ 供料器搭载 ] 按键时，画面将切换成供料器搭载案内画面。
当上下任意一个料盘箱完成补充变为可生产状态时，供料器补料向导的示意图也变为有效。这种状况下点
击 [ 供料器搭载 ] 按键，画面就会切换为供料器搭载向导。
30SYS-0991
30SYS-0992
oNnLLVIq
oNnLLVIq
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
Downloaded at 2017/10/30 17:10:21 by 307B1555 DL#XAxe7m6U
SYS-AIMEX3C-007S0 5. 生产
AIMEX III/AIMEX IIIc 系统手册
143
5.4.4 运用动态次料站功能时的供料器更换
使用动态次料站 （Dynamic alternate feeder）时，如果生产中的供料器出现料尽，吸取 点就会转换到安
装在别的料槽上的替代供料器，使生产能够继续进行。
动态次料站的运用存在 2 种模式。模式的设置在 Nexim 中进行。
备注
不运用 Nexim 时，必须使用 Fujitrax verifier。
更换供料器。
1. 在机器的操作画面或 KIT Manager 状态画面、KIT Handy 的元件状态列表中确认料尽的 预告显示。
2. 将同种类型元件的新料卷安装到其他供料器上。
3. 使用 KIT Manager 或 KIT Handy 执行验证。（将供料器安装到料站上后，机器马上对安装在供料器上
的元件进行判别）
备注
如果要安装与初始元件不同元件号码的元件时，请创建另外的 ID。
4. 请将验证完毕的次供料器安装到空料槽上。
5. 请确认安装完毕的料槽的绿色 LED 亮灯此意味着次料站已经 Set OK。
6. 当生产中的供料器 （初始供料器）发生料尽时，因为吸取点会转换到次供料器，所以请卸下初始供
料器。
从这里开始，根据动态次供料器的模式设定，操作步骤变得不同。
Setting Description
Look For Removable 是一种当生产中的初始供料器处于料尽预告等的警告状态或者不能吸取
元件的状态时，能够使用次供料器的模式。
Keep Alt Feeder 是一种与生产中的初始供料器的状态无关，能够使用次供料器的模式。
